ние А. Отверстие сектора на мгновение пройдет против отвер-

стия об'ектива и осветит пластинку. Семочная резинка в одним

концом привязана к сектору, а другим—к вбитому в доску М,

гвоздику Е.

Закончив сборку атвора, склейте все три части М, П и О.

Со стороны об'ектива к дощечке М приклеивается узкий ко-

нец меха. Предварительно к нижнему краю об'ективной доски

прибивается скобочка 3, плотно охватывающая направляющую,

но способная свободно скользить по ней (рис. 109).

Широкий конец меха приклеивается к рамке так, чтобы

нигде не мог проникнуть свет. Против направляющей, на ниж-

ней стенке корпуса прибивается отрезок жести шириной 30 мм.

При складывании камеры скобочка с заводится на это про-

должение направляющей.

Рамка матового стекла склеивается также из фанеры, при

чем нужно следить, чтобы матовое стекло находилось от об'ек•-

тива точно на таком же расстоянин, как и пластинка в откры-

той кассете, вставленной в аппарат.

Сверху камеру следует оклеить черной бумагой или ко-

ленкором. Прибить кожаную ручку для ношения, и аппарат

можно считать готовым к с'емке.

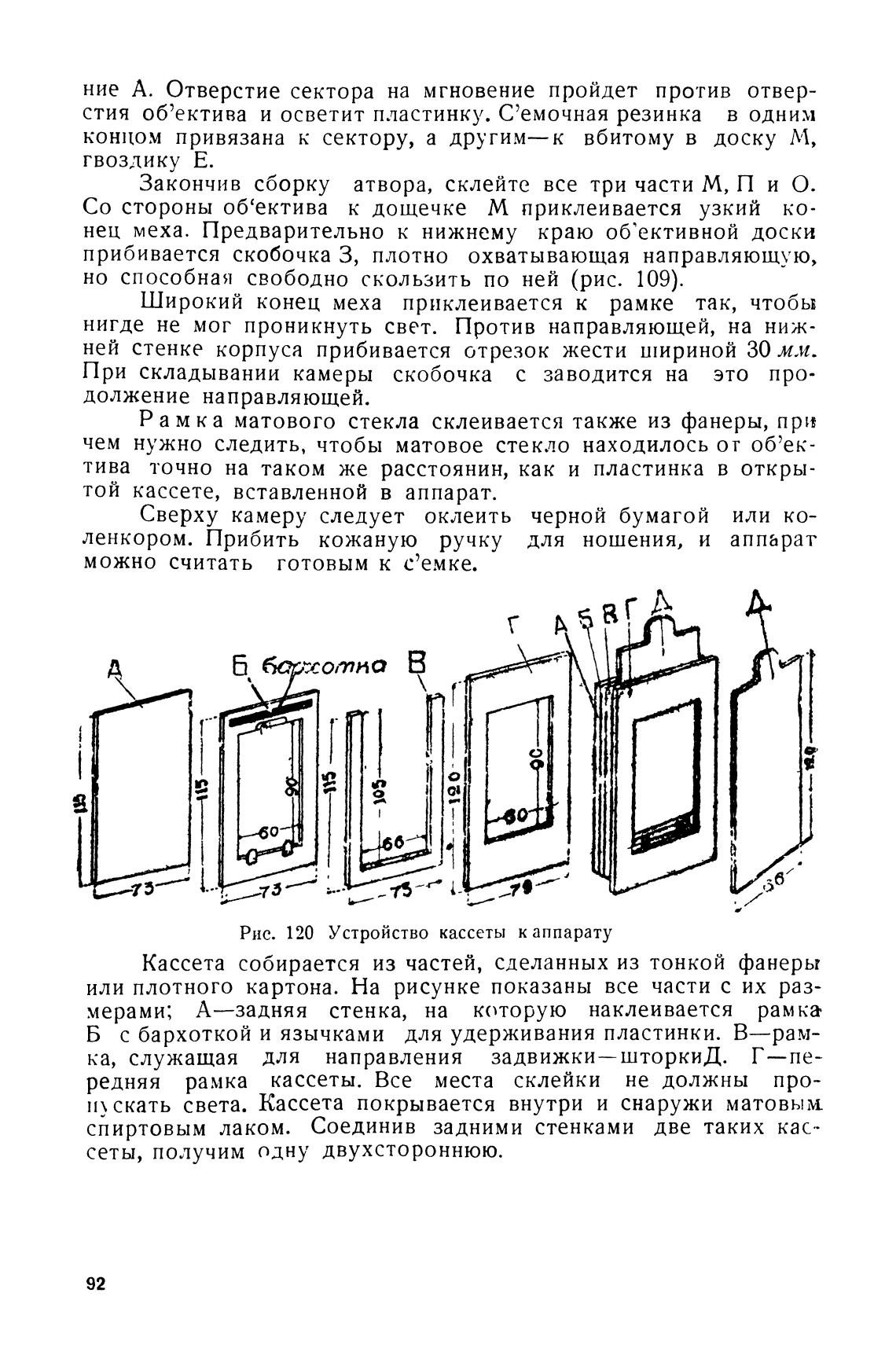

Рис. 120 Устройство кассеты к аппарату

Кассета собирается из частей, сделанных из тонкой фанеры

или плотного картона. На рисунке показаны все части с их раз-

мерами; А—задняя стенка, на которую наклеивается рамка

Б с бархоткой и язычками для удерживания пластинки. В—рам-

ка, служащая для направления задвижки—шторкиД. Г—пе-

редняя рамка кассеты. Все места склейки не должны про-

скать света. Кассета покрывается внутри и снаружи матовым

спиртовым лаком. Соединив задними стенками две таких кас-

сеты, получим одну двухстороннюю.
