Фотоувеличитель

За последнее время среди фотолюбителей начинает рас-

ространяться фотоувеличение.

Увеличение—одно из самых интересных фотографических

занятий.

За границей для увеличения появилось много всевозмож-

ных конструкций аппаратов, но немногим известно, что каждый.

имеющий фотоаппарат, любитель может самостоятельно сде-

лать приспособление, могущее заменить дорогие заграничные

образцы.

Мы даем описание практичного увеличи 1 ельного при-

способления, построенное по упрощенному принципу лучшего

немецкого увеличителя „Мирафот".

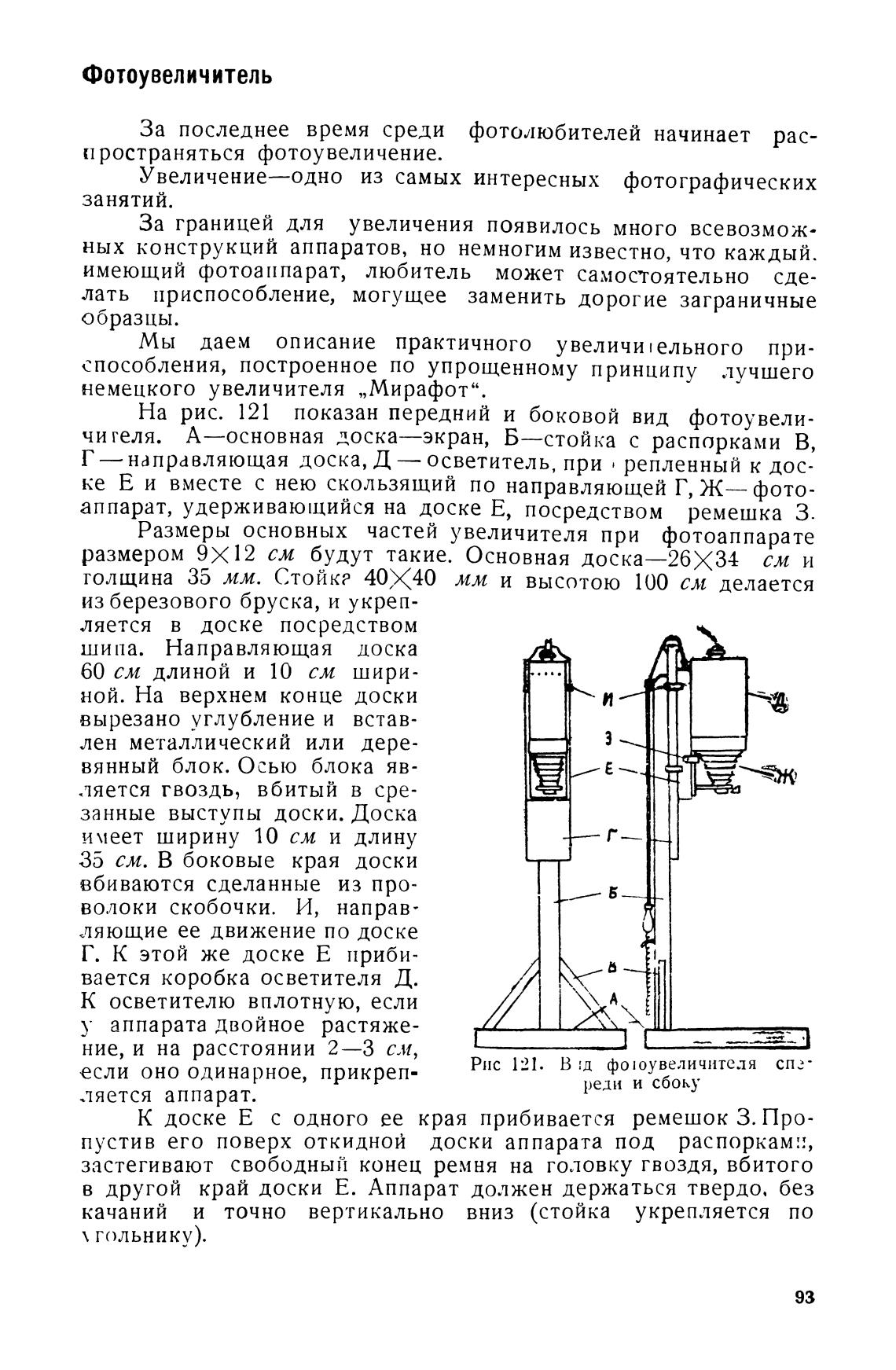

На рис. 121 показан передний и боковой вид фотоувели-

чи геля. А—основная доска—экран, Б—стойка с распорками В,

Г— направляющая доска, Д— осветитель, при репленный к дос-

ке Е и вместе с нею скользящий по направляющей Г, Ж— фото-

аппарат, удерживающийся на доске Е, посредством ремешка З.

Размеры основных частей увеличителя при фотоаппарате

размером 9Х12 см будут такие. Основная доска—26ХЗ4 см и

толщина 35 мм. Стойке 40Х4О мм и высотою 100 см делается

из березового бруска, и укреп-

ляется в доске посредством

шипа. Направляющая доска

60 см длиной и 10 см шири-

ной. На верхнем конце доски

вырезано углубление и встав-

лен металлический или дере-

вянный блок. Осью блока яв-

ляется гвоздь, вбитый в сре-

занные выступы доски. Доска

имеет ширину 10 см и длину

35 см. В боковые края доски

вбиваются сделанные из про-

волоки скобочки. И, направ-

ляющие ее движение по доске

Г. К этой же доске Е приби-

вается коробка осветителя Д.

К осветителю вплотную, если

у аппарата двойное растяже-

ние, и на расстоянии 2—3 см,

если оно одинарное, прикреп-

«ляется аппарат.

Рис 12l. В фотувеличителя спе-

реди и сбоку

К доске Е с одного ее края прибивается ремешок З. Про-

пустив его поверх откидной доски аппарата под распоркам::

застегивают свободный конец ремня на головку гвоздя, вбитого

в другой край доски Е. Аппарат должен держаться твердо. без

качаний и точно вертикально вниз (стойка укрепляется по

гольнику).
