Углы краев склепанной части надо закруглить подпилком.

Затем из плотного тонкого картона вырезываются бортики

(рис. 141) и надеваются на сердечник. Укрепить их можно

каплей синдетикона в месте соприкосновения картона с желе.зом.

Часть сердечника между бортиками оклеивается полоской

папиросной бумаги. Нижний бортик приклеен в 5 мм от сги-

ба сердечника. Эги 5 мм использ.\ ются для укрепления катушек

в стойках кронштейнах. Сердечники и бортики обеих катушек

совершенно одинаковы, но намотка разная.

Для одной из катушек (вольтметра) придется купить два-

диать Н1еСТЬ метров медной изолированной проволоки диаметром

в 0,01 мм с эмалевой изоляцией. (Можно купить в радиомага-

зине или использовать индукционную катушку телефона).

В нижнем бортике катушки прокалывается отверстие, про-

пуск.ается в него конец проволоки длиной в 5 см и наматывается

проволока на сердечник плотными оборотами от бортика до

бортика. Каждый намотанный ряд покрывается полоской папи-

росной бумаги, и только после этого мотается другой ряд.

Так ряд за рядом, сделав до 1400 оборотов, заполняется

вся катушка. Свободный конец пропускается через второе

отверстие в бортике, а верхний слой обмотки покрывается

шеллаком или оклеивается бумагой, чтобы не разматывался.

Вторая катушка обматывается проволокой в 1 мм с шел-

ковой изоляцией. Поступая так же, как при намотке первой

катушки, нужно сделать восемьдесят

оборотов. Проволоки уйдет, приблизи-

тельно, 250 см. Концы заделываются по

примеру первой катушки.

Из деревянного бруска выпили-

ваются две стойки— державки для кату-

шек (рис. 142). Отступив на 5 мм от

узкого конца, прорезываются острым

перочинным ножом углубления шириной

З мм, глубиной 6 мм и длиной 8 м и.

В эти углубления должны плохо вхо-

дить нижние концы сердечников ка-

тушек.

Стойки хорошо пропитать олифой:

тогда они не будут трескаться и коро-

биться от влажности воздуха и не

собьют точной настройки аппарата.

Покрываются концы сердечников тонким

слоем столярного клея и вставляются

в углубления стойки. При этом нужно

следить за правильным положением

сердечников. Они должны быть строго

б

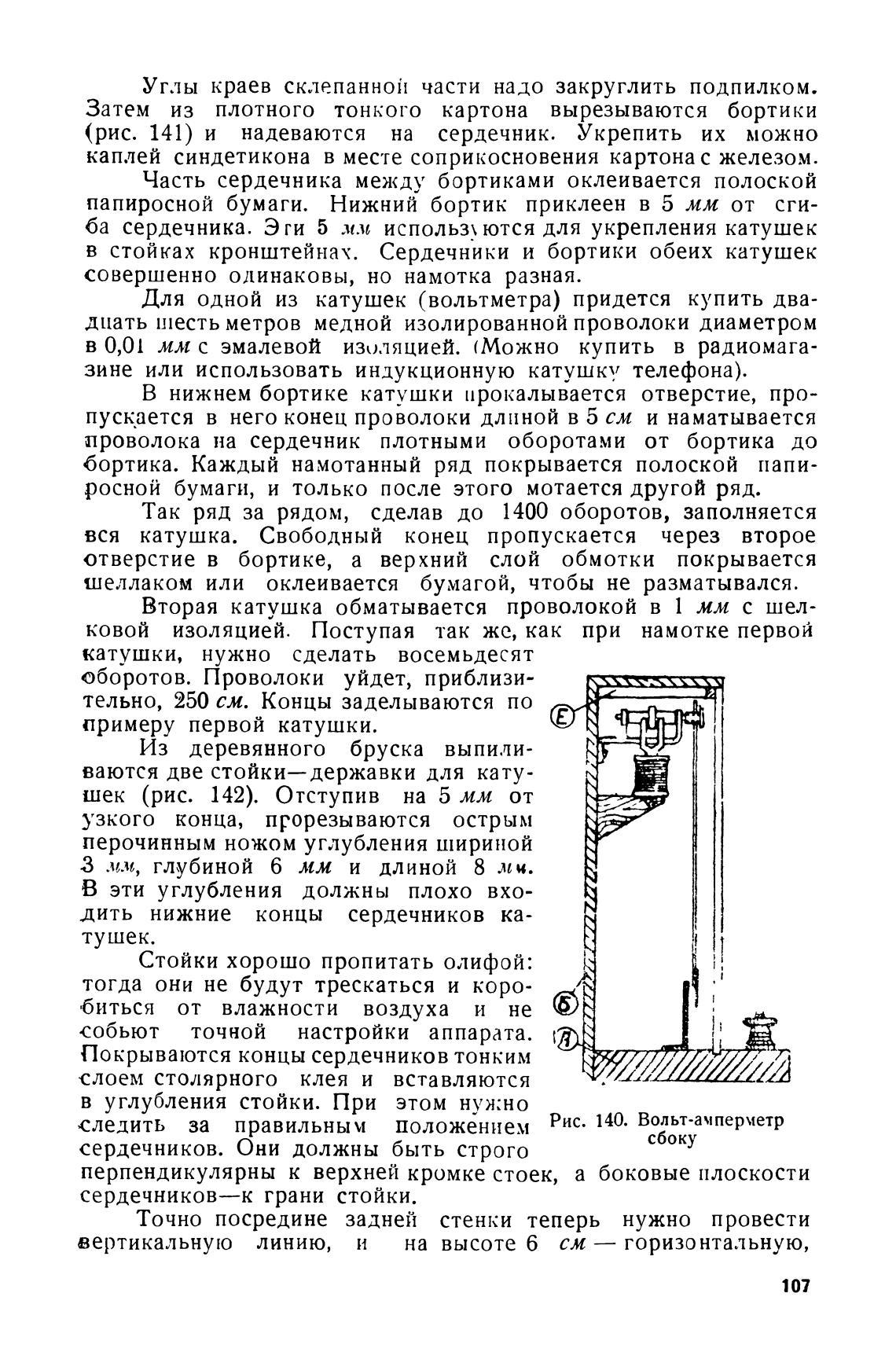

Рис. 140. Вольт-амперметр

сбоку

перпендикулярны к верхней кромке стоек, а боковые плоскости

сердечников—к грани стойки.

Точно посредине задней стенки теперь нужно провести

вертикальную линию, и на высоте б см — горизо нтальную,
