зеркальце, направляют луч света на стекло. На подставке можно
укрепить и стеклянную пробирку Г для воды.
Затем ставят пластинку Г одним отверстием над отвер-
стие.м в полоске е. Иглой или заостренной спичкой спускают
каплю в отверстие пластинки Г. Капля должна висеть в краях
отверстия, не растекаясь. Поднимая столик Б, достигают рез-
кости изображения.
Вольт-амперметр
В рабочей комнате часто бывает необходим электроизме-
.рительный прибор. Насколько истощились батареи радиоприем-
ника? Какой силы ток дает самодельная динамо? Этого не
узнать без амперметра и вольт-амперметра.
Вольт-амперметр можно сделать в несколько часов.
Из доски толщиной в 1,5 см нужно сделать основание
прибора—дощечку, в 7 см. длиной и 4,5 см шириной А (рис. 139)
Выстругайте, вычистите шкуркой и приколотить к ее длин
ному краю другую дощечку Б в 0,5 см толщиной, такой же
ширины, как и основание, но выпотой 11 см. Это будет задняя
стенка прибора.
В коротких боковых сторонах дощечки, служащей основа •
нием, надо сделать пазы В для укрепления в них боковых
стенок Г, выпиленных из фане-
ры. Боковые стенки на 1,5 см
уже ширины основания. К верх-
ней доске футляра Д прикрепить
бруски Е 5Х5Х25 мм. Стенки Б
своими верхними концами надо
приклеить столярным клеем к
брускам. Все остальные соеди-
нения футляра после сборки ме-
ханизма делаются также хоро-
шим столярным клеем.
Пока сохнет футляр, зай-
Т) митесь другими частями. По-
катушки: одна для измерения
а другая—силы
напряжения,
тока. Сердечники этих катушек
вырезаются из отожженного же-
леза (рис. 141). Толщина железа

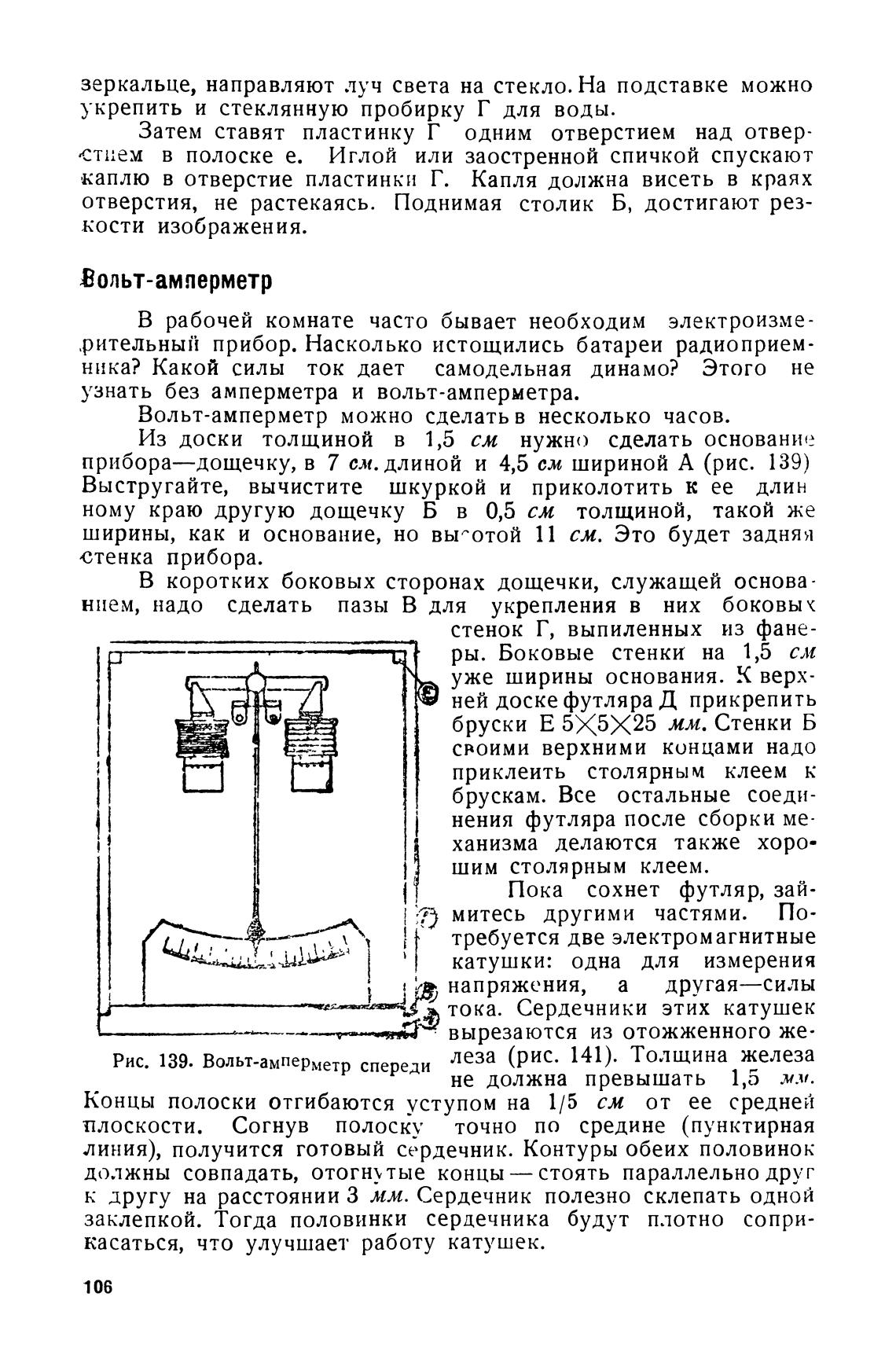

Рис. 139. Вольт-амперметр спереди
не должна превышать 1,5 мм.
Концы полоски отгибаются уступом на 1/5 см от ее средней
плоскости. Согнув полоску точно по средине (пунктирная
линия), получится готовый сердечник. Контуры обеих половинок
должны совпадать, отогнутые концы — стоять параллельно друг
к другу на расстоянии З мм. Сердечник полезно склепать одной
заклепкой. Тогда половинки сердечника будут плотно сопри-
касаться, что улучшает работу катушек.
106
