Аппарат присоединяется своими проводничками к крайним

из трех клемм трансформатора „Гном“. Такой трансформатор.

включенный в осветительную цепь городского тока, понижает

его напряжение до семи-восьми вольт, что как-раз необходимо

для горения двух ламп нашего аппарата.

На экране или белой стене должно получаться ровное

белое световое пятно. Если, вместо ровного поля, видно уве-

личенное изображение волосков- ламп, то стекло Д надо пере-

двинуты подальше от кружка Е.

Диапозитивы, т. е. презрачные, нарисованные на стекле

картинки, для нашего аппарата лучше делать на стеклянных

пластинках длиной в 15—23 см и шириной в 33 мм. На одну

такую пластинку может уместиться пять-шесть отдельных

рисунков.

Пластинки перед рисова-

нием покрываются с одной

стороны горячим раствором

обыкновенного желатина (4 гр

на стакан горячей воды).

по высохшему слою же-

латина можно рисовать цвет-

ными чернилами или анили-

новыми красками (для окра-

ски тканей и шерсти).

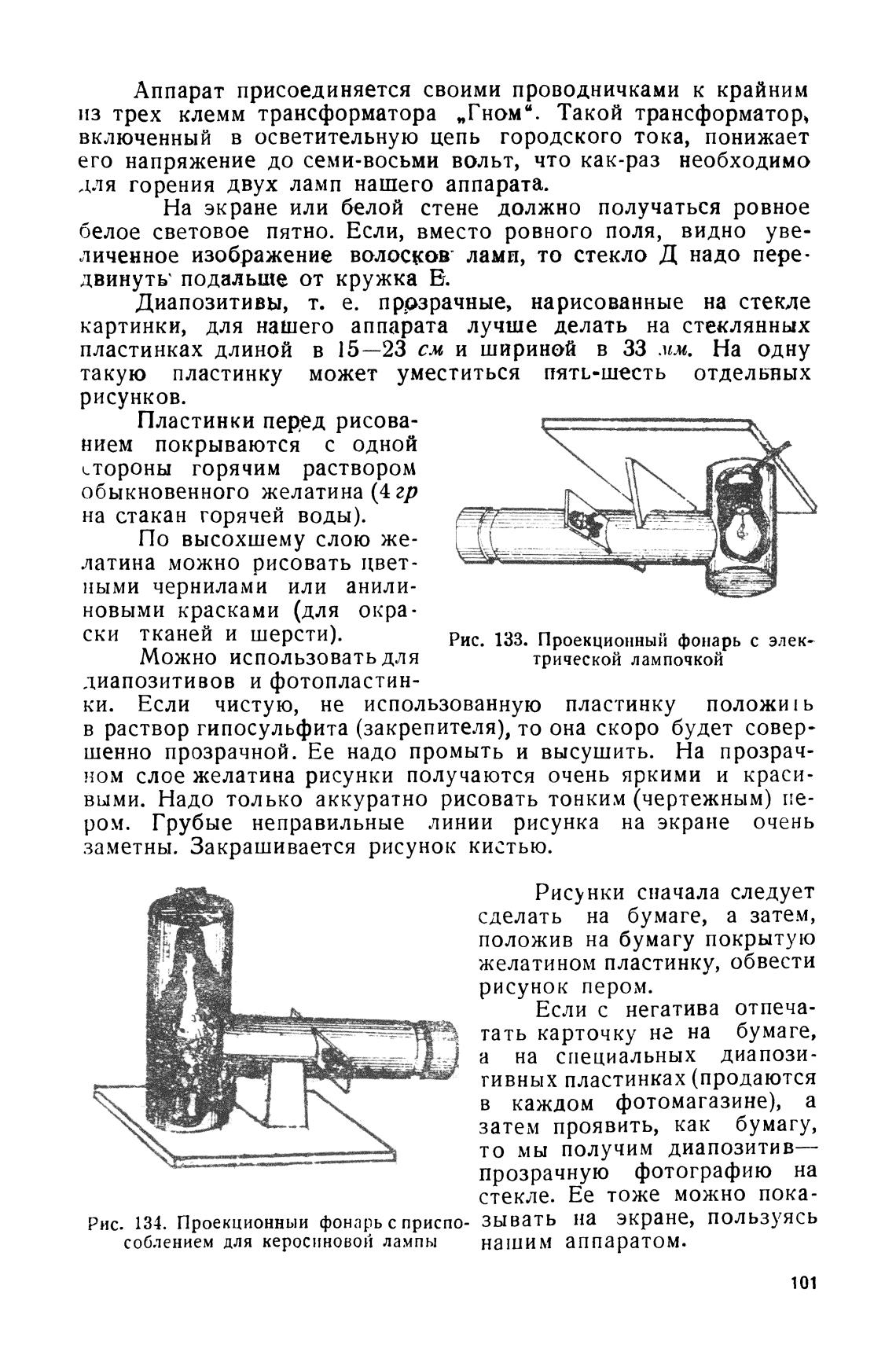

Рис. 133. фонарь с элек-

Можно использовать для

трической лампочкой

диапозитивов и фотопластин-

ки. Если чистую, не использованную пластинку положи ь

в раствор гипосульфита (закрепителя), то она скоро будет совер-

шенно прозрачной. Ее надо промыть и высушить. На прозрач-

ном слое желатина рисунки получаются очень яркими и краси-

выми. Надо только аккуратно рисовать тонким (чертежным) пе-

ром. Грубые неправильные линии рисунка на экране очень

.заметны. Закрашивается рисунок кистью.

Рисунки сначала следует

сделать на бумаге, а затем,

положив на бумагу покрытую

желатином пластинку, обвести

рисунок пером.

Если с негатива отпеча-

тать карточку не на бумаге,

а на специальных диапози-

гивных пластинках (продаются

в каждом фотомагазине), а

затем проявить, как бумагу,

то мы получим диапозитив—

прозрачную фотографию на

стекле. Ее тоже можно пока-

Рис. 134. Проекционныи фонарь с приспо- зывать на экране, пользуясь

соблением для керосиновой лампы

нашим аппаратом.

101
