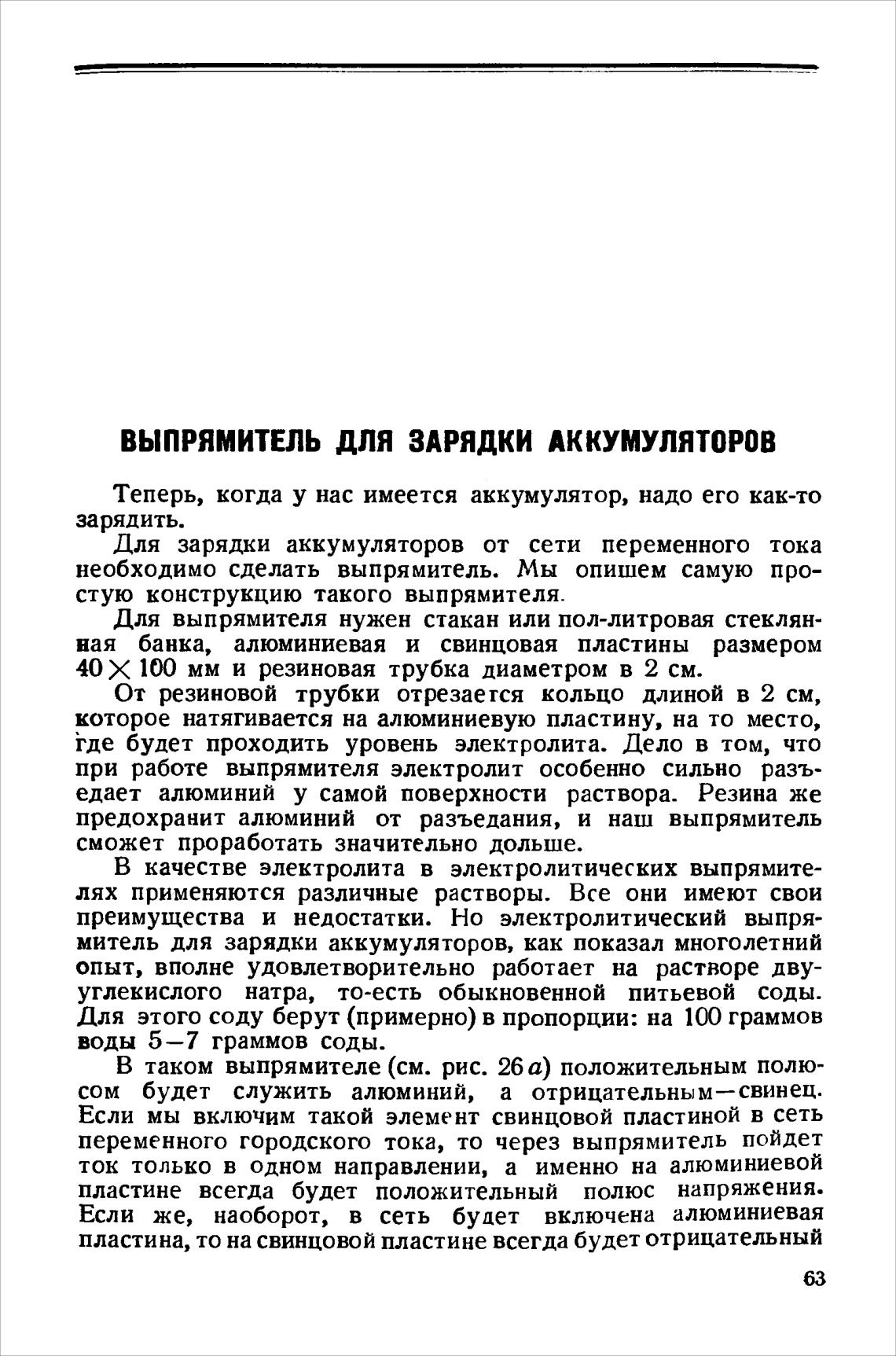

ВЫПРЯМИТЕЛЬ ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРОВ

Теперь, когда у нас имеется аккумулятор, надо его как-то

зарядить.

Для зарядки аккумуляторов от сети переменного тока

необходимо сделать выпрямитель. Мы опишем самую про-

стую конструкцию такого выпрямителя.

Для выпрямителя нужен стакан или пол-литровая стеклян-

ная банка, алюминиевая и свинцовая пластины размером

40 Х 100 мм и резиновая трубка диаметром в 2 см.

От резиновой трубки отрезается кольцо длиной в 2 см,

которое натягивается на алюминиевую пластину, на то место,

будет проходить уровень электролита. дело в том, что

при работе выпрямителя электролит особенно сильно разъ-

едает алюминий у самой поверхности раствора. Резина же

предохранит алюминий от разъедания, и наш выпрямитель

сможет проработать значительно дольше.

В качестве электролита в электролитических выпрямите-

лях применяются различные растворы. Все они имеют свои

преимущества и недостатки. Но электролитический выпря-

митель для зарядки аккумуляторов, как показал многолетний

опыт, вполне удовлетворительно работает на растворе дву-

углекислого натра, то-есть обыкновенной питьевой соды.

для этого соду берут (примерно) в пропорции: на 100 граммов

воды 5—7 граммов соды.

В таком выпрямителе (см. рис. 260) положительным полю-

сом будет служить алюминий, а отрицательным— свинец.

Если мы включим такой элемент свинцовой пластиной в сеть

переменного городского тока, то через выпрямитель пойдет

ток только в одном направлении, а именно на алюминиевой

пластине всегда будет положительный полюс напряжения.

Если же, наоборот, в сеть будет включена алюминиевая

пластина, то на свинцовой пластине всегда будет отрицательный
