напряжение в цепи и тем самым создавать нормальные усло-

вия для зарядки аккумулятора.

Способы включения выпрямителей показаны на рис. 266 и в.

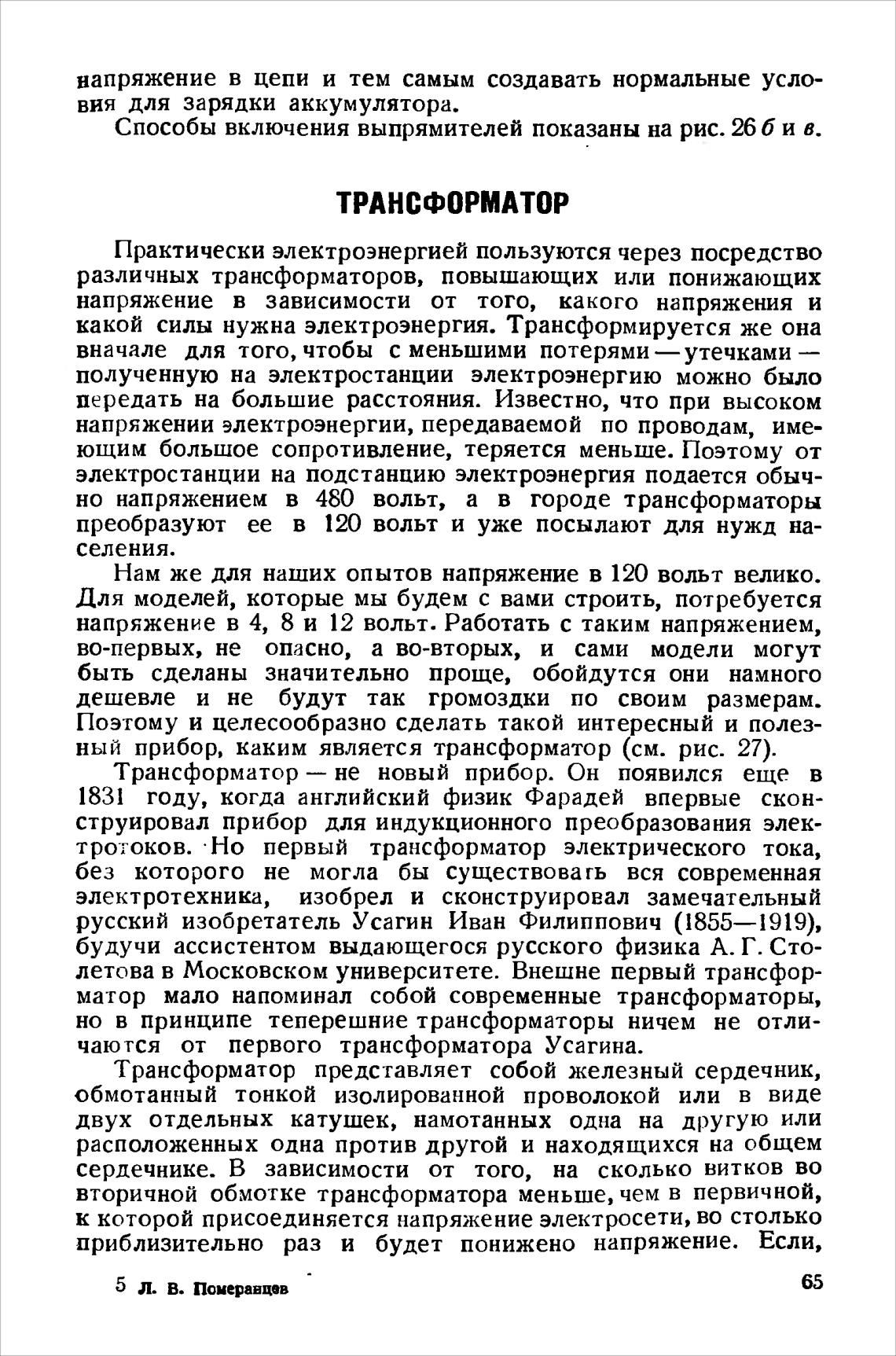

ТРАНСФОРМАТОР

Практически электроэнергией пользуются через посредство

различных трансформаторов, повышающих или понижающих

напряжение в зависимости от того, какого напряжения и

какой силы нужна электроэнергия. Трансформируется же она

вначале для того, чтобы с меньшими потерями — утечками —

полученную на электростанции электроэнергию можно было

передать на большие расстояния. Известно, что при высоком

напряжении электроэнергии, передаваемой по проводам, име-

ющим большое сопротивление, теряется меньше. Поэтому от

электростанции на подстанцию электроэнергия подается обыч-

но напряжением в 480 вольт, а в городе трансформаторы

преобразуют ее в 120 вольт и уже посылают для нужд на-

селения.

Нам же для наших опытов напряжение в 120 вольт велико.

Для моделей, которые мы будем с вами строить, потребуется

напряжение в 4, 8 и 12 вольт. Работать с таким напряжением,

во-первых, не опасно, а во-вторых, и сами модели могут

быть сделаны значительно проще, обойдутся они намного

дешевле и не будут так громоздки по своим размерам.

Поэтому и целесообразно сделать такой интересный и полез-

ный прибор, каким является трансформатор (см. рис. 27).

Трансформатор — не новый прибор. Он появился еще в

1831 году, когда английский физик Фарадей впервые скон-

струировал прибор для индукционного преобразования элек-

тротоков. • Но первый трансформатор электрического тока,

без которого не могла бы существоваљ вся современная

электротехника, изобрел и сконструировал замечательный

русский изобретатель Усагин Иван Филиппович (1855—1919),

будучи ассистентом выдающегося русского физика А. Г. Сто-

летова в Московском университете. Внешне первый трансфор-

матор мало напоминал собой современные трансформаторы,

но в принципе теперешние трансформаторы ничем не отли-

чаются от первого трансформатора Усагина.

Трансформатор представляет собой железный сердечник,

обмотанный тонкой изолированной проволокой или в виде

двух отдельных катушек, намотанных одна на другую или

расположенных одна против другой и находящихся на общем

сердечнике. В зависимости от того, на сколько витков во

вторичной обмотке трансформатора меньше, чем в первичной,

к которой присоединяется напряжение электросети, во столько

приблизительно раз и будет понижено напряжение. Если,

5 Л В. Померанцев

65
