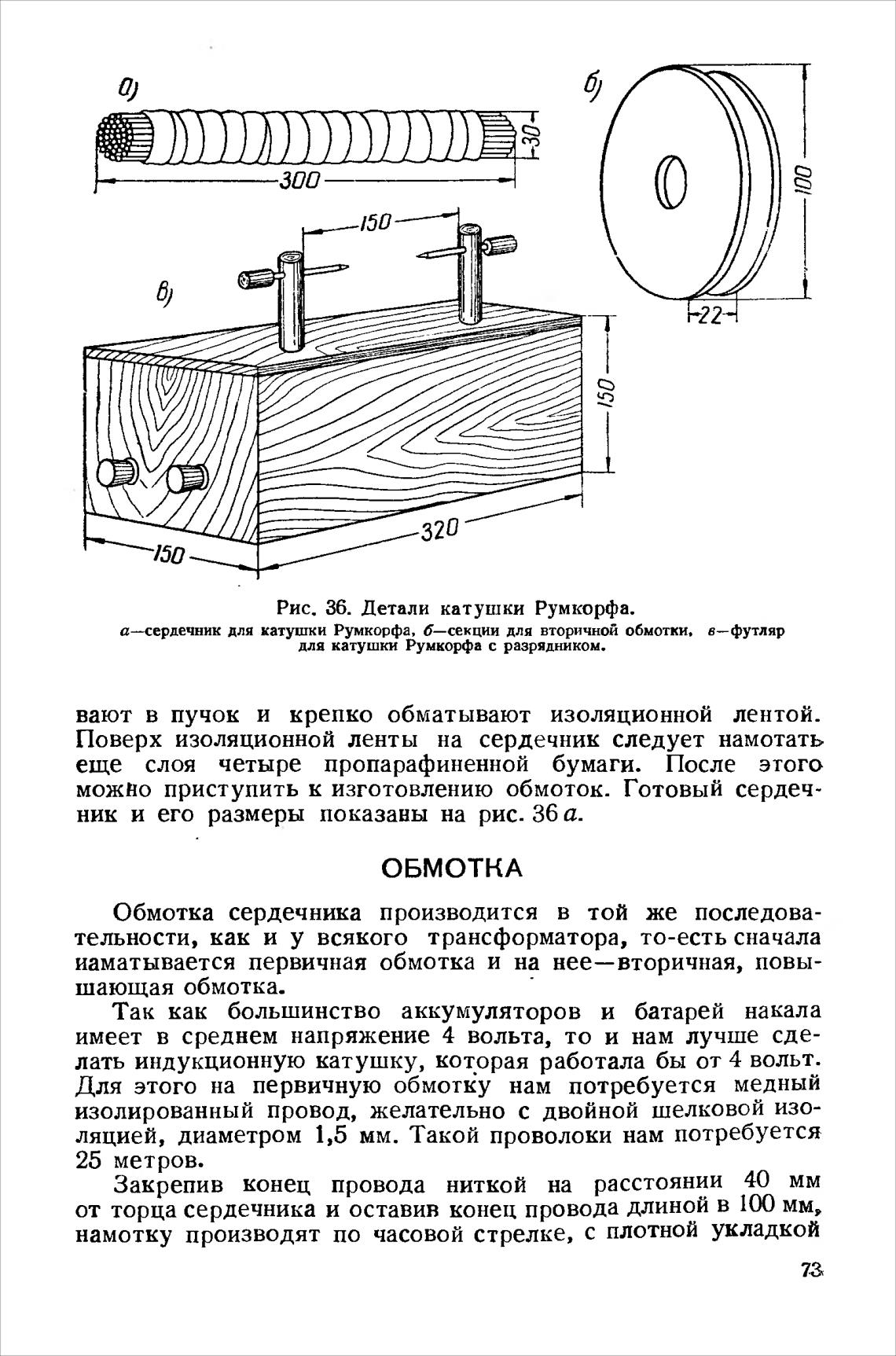

Рис. 36. Детали катушки Румкорфа.

а—сердечник для катушки Румкорфа, б—секции для вторичной обмотки. в—футляр

для катушки Румкорфа с разрядником.

вают в пучок и крепко обматывают изоляционной лентой.

Поверх изоляционной ленты на сердечник следует намотать

еще слоя четыре пропарафиненной бумаги. После этого

можно приступить к изготовлению обмоток. Готовый сердеч-

ник и его размеры показаны на рис. 36 а.

ОБМОТКА

Обмотка сердечника производится в той же последова-

тельности, как и у всякого трансформатора, то-есть сначала

иаматывается первичная обмотка и на нее—вторичная, повы-

шающая обмотка.

Так как большинство аккумуляторов и батарей накала

имеет в среднем напряжение 4 вольта, то и нам лучше сде-

лать индукционную катушку, которая работала бы от 4 вольт.

Для этого на первичную обмотку нам потребуется медный

изолированный провод, желательно с двойной шелковой изо-

ляцией, диаметром 1,5 мм. Такой проволоки нам потребуется

25 метров.

Закрепив конец провода ниткой на расстоянии 40 мм

от торца сердечника и оставив конец провода длиной в мм,

намотку производят по часовой стрелке, с плотной укладкой
