на ствол щечки тесно садились на него и не продвигались

дальше. Щечки прочно приклеиваются столярным клеем, и

каркасу дают хорошо высохнуть. Готовый каркас показан

на рис. 30.

Прежде чем начинать намотку сетевой обмотки, на каркас

надо намотать слоя три-четыре пропарафиненной бумаги или

чертежной кальки и затем уже приступить к намотке про-

волоки. Намотку производите как можно аккуратнее, укла-

дывая виток к витку. После двух-трех рядов намотки обя-

зательно прокладывайте слоя два пропарафиненной бумаги

или кальки по всей ширине катушки. Когда будет закончена

первичная обмотка, концы ее прочно закрепляются в щечке

каркаса и поверх обмотки наматывается слоев пять пропара-

финенной бумаги. Затем наматываются вторичные обмотки,

между рядов которых также прокладывается бумага.

Наматывать вторичные обмотки надо в том же направле-

нии, что и первичную. Не забудьте сделать отводы от 40-го

и 80-го витков в виде петель длиной сантиметров в 10. Все

отводы вторичных обмоток надо делать на второй щечке

каркаса. Готовую катушку следует обмотать пропарафиненной

бумагой в несколько слоев и затем оклеить клеенкой или

картоном.

В готовую катушку вставляются железные полоски на

половину их длины. Внутреннее отверстие катушки должно

быть как можно туже набито пластинами сердечника. При

этом пластины, особенно последние, надо вставлять с боль-

шой осторожностью, чтобы не прорезать каркас, не повре-

дить изоляцию на проводе и тем самым не замкнуть первич-

ную обмотку. После того как сердечник вставлен, он оги-

бается вокруг каркаса в одну сторону и соединяется внизу

о

о

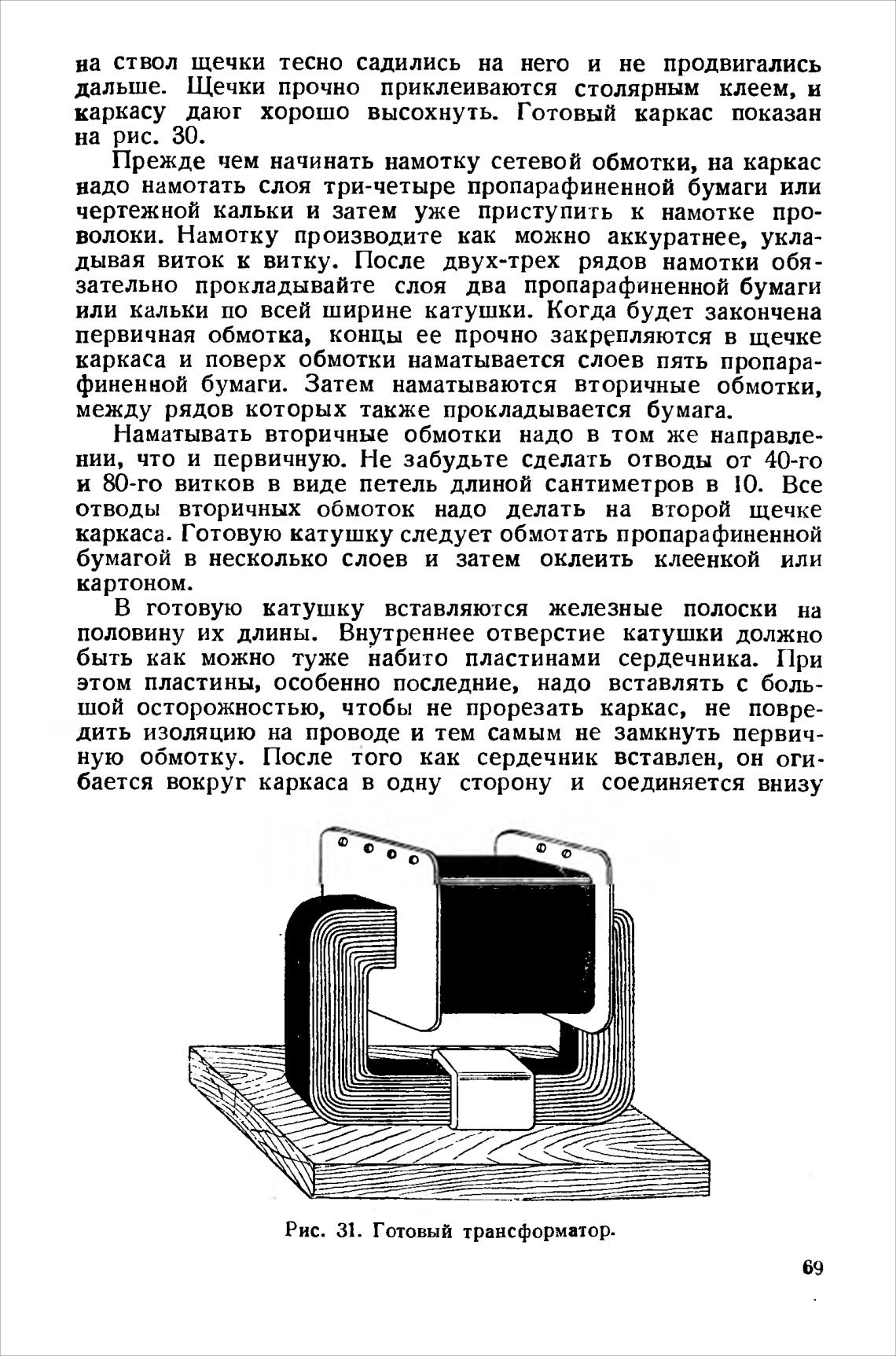

Рис. 31. Готовый трансформатор.
