6)

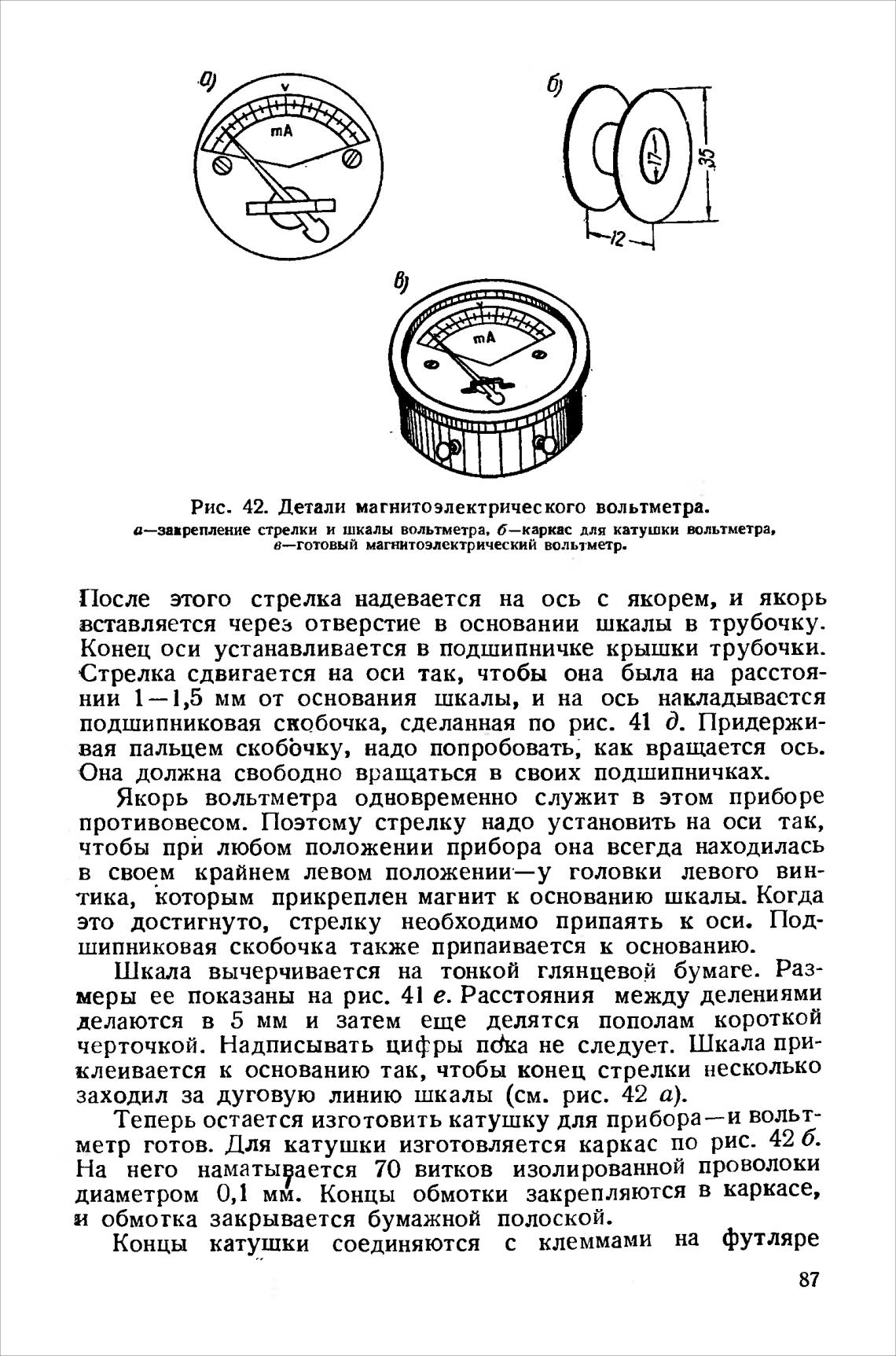

Рис. 42. Детали магнитоэлектрического вольтметра.

стрелки и шкалы вольтметра, б—каркас для катушки Ж)льтметра,

в—готовый магнитоэлектрический вольтметр.

После этого стрелка надевается на ось с якорем, и якорь

вставляется через отверстие в основании шкалы в трубочку.

Конец оси устанавливается в подшипничке КРЫШКИ трубочки.

Стрелка сдвигается на оси так, чтобы она была на расстоя-

нии 1—1,5 мм от основания шкалы, и на ось накладывается

подшипниковая скобочка, сделанная по рис. 41 Д. Придержи-

вая пальцем скоббчку, надо попробовать, как вращается ось.

Она должна свободно вращаться в своих подшипничках.

Якорь вольтметра одновременно служит в этом приборе

противовесом. Поэтому стрелку надо установить на оси так,

чтобы при любом положении прибора она всегда находилась

в своем крайнем левом положении—у головки левого вин-

тика, которым прикреплен магнит к основанию шкалы. Когда

это достигнуто, стрелку необходимо припаять к оси. Под-

шипниковая скобочка также припаивается к основанию.

Шкала вычерчивается на тонкой глянцевой бумаге. Раз-

меры ее показаны на рис. 41 е. Расстояния между делениями

делаются в 5 мм и затем еще делятся пополам короткой

черточкой. Надписывать цифры ndka не следует. Шкала при-

клеивается к основанию так, чтобы конец стрелки несколько

заходил за дуговую линию шкалы (см. рис. 42 а).

Теперь остается изготовить катушку для прибора—и вольт-

метр готов. Для катушки изготовляется каркас по рис- 42 б.

На него наматыуается 70 витков изолированной проволоки

диаметром 0,1 мм. Концы обмотки закрепляются в каркасе,

и обмотка закрывается бумажной полоской.

Концы катушки соединяются с клеммами на футляре

87
