Сборка трансформатора производится так: катушки кла-

дутся на стол близко друг к другу. При этом не забудьте

проверить, в одном ли направлении идут их обмотки. Затем

центральная полоска пластинки сердечника отгибается и

вставляется в середину катушек. Вторую пластинку надо

вставлять уже с другого конца. Так чередуя пластинки, мы

делаем сплетение пластин сердечника, как и в первом случае,

когда мы замыкали кольцо сердечника. Таким образом мы

замкнем накоротко и этот сердечник, что нам и требуется.

Готовый трансформатор такого типа показан на рис. 34.

Для предохранения трансформатора от порчи хорошо для

него сделать коробку из жести или из фанеры. Вверните

в крышку коробки клеммы и присоедините к ним отводы

от вторичных обмоток. Если коробка железная, то клеммы

надо смонтировать на фанерной или фибровой планке и,

вырубив соответствующее окно в крышке коробки так,

чтобы клеммы не касались железа, прикрепить планку на

место. Для приключения трансформатора к сети первичную

обмотку соединяют с осветительным шнуром и последний

также выводится через крышку коробки. В отверстие для

шнура вставьте эбонитовую или фарфоровую трубочку.

Чтобы трансформатор не сильно гудел, его надо устано-

вить на резиновые ножки, для которых вполне подойдут

школьные ластики.

Можно, наконец, сделать сердечник для трансформатора

и так, как указано на рис. 35. Делать их легче, чем в пре-

дыдущей модели. Собираются планки для такого сердечника

также в переплет.

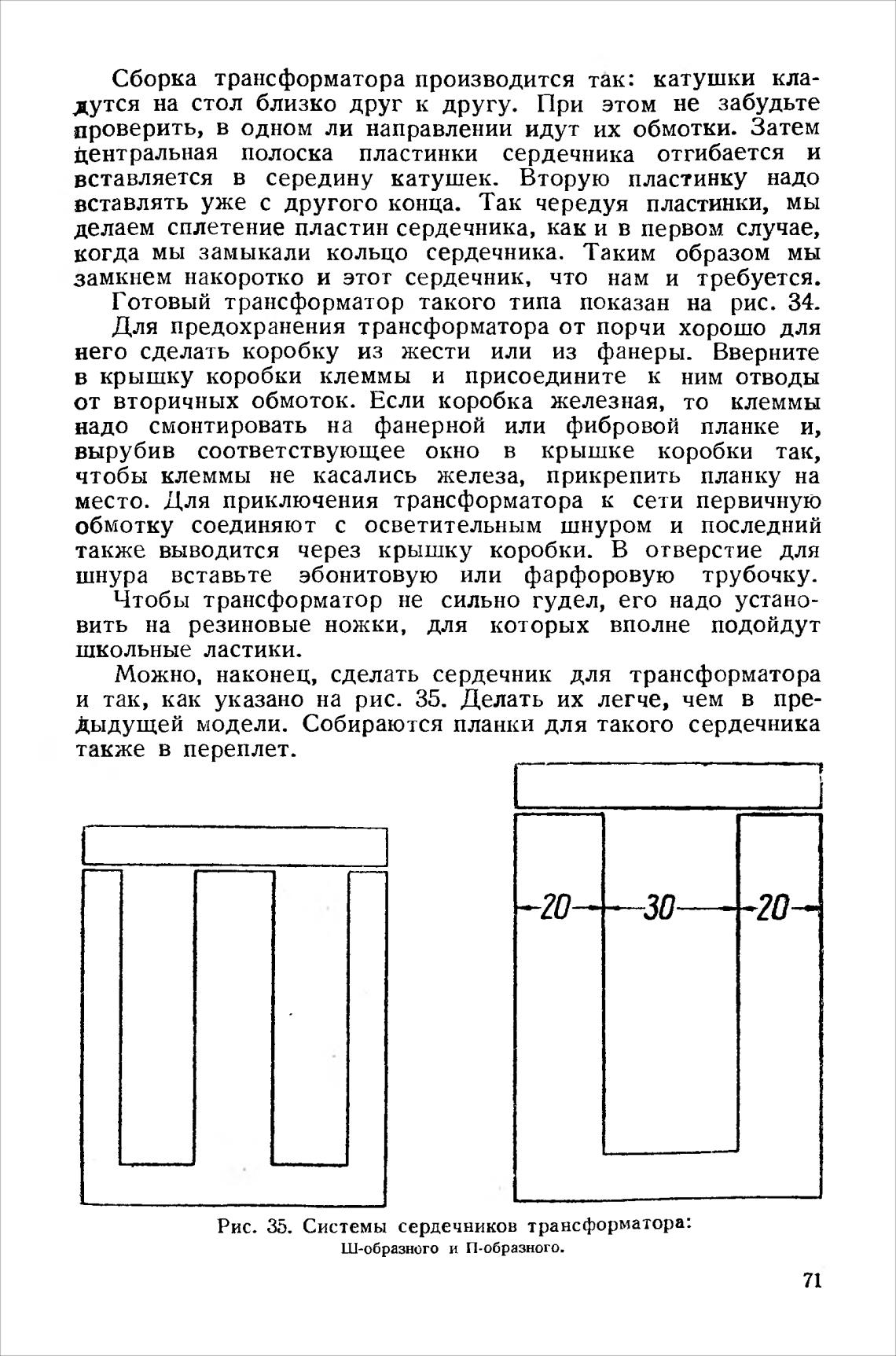

Рис. 35. Системы сердечников трансформатора:

Ш-образного и П-образного.

71
