Подвижная система прибора в собранном виде показана

на рис. 38 в.

Шкала изготовляется из тонкой латуни или алюминия

размером 70Х11О мм. На одной из сторон на расстоянии 40 мм

от торца делаются надрезы по 15 мм с каждой стороны. Лапки

загибаются под прямым углом и затем на расстоянии 10 мм от

изгиба отрезаются. Эти лапки нужны для устойчивости шкалы.

Деления на шкалу наносятся так: из плотной белой бумаги

вырезается полоса, такая же по форме, как шкала. Затем

ножки циркуля расставляют на 75 мм и, установив циркуль

посредине нижнего конца шкалы на высоте 20 мм, на ШИРО-

ком конце наносят отрезок дуги. С центра восстанавливают

перпендикуляр и на дуге делают отметку, а над ней ставят

„О“. Затем от этой центральной точки по обе стороны дуги

наносят равные деления через каждые 5 мм и на них ставят

порядковые числа, начиная с 1.

Теперь остается собрать гальванометр. Гальванометр

собирается на доске размером 80X110 мм и толщиной в 15—

20 мм. На расстоянии lO мм от переднего края и на расстоя-

нии 30 мм от торцевых сторон делаются отверстия для клемм.

Клеммы должны закрепляться с нижней стороны основания

так, чтобы они не выдавались из него. В центре основания

на таком же расстоянии друг от друга просверливаются шилом

два отверстия для выводов катушки, и с нижней стороны

основания эти отверстия соединяются канавками с отверсти-

ями для клемм. В малые отверстия пропускают концы ка-

тушки прибора, и последнюю приклеивают к основанию

столярным клеем. Борт катушки должен не доходить на 5 мм

о 12 а

а)

85

80

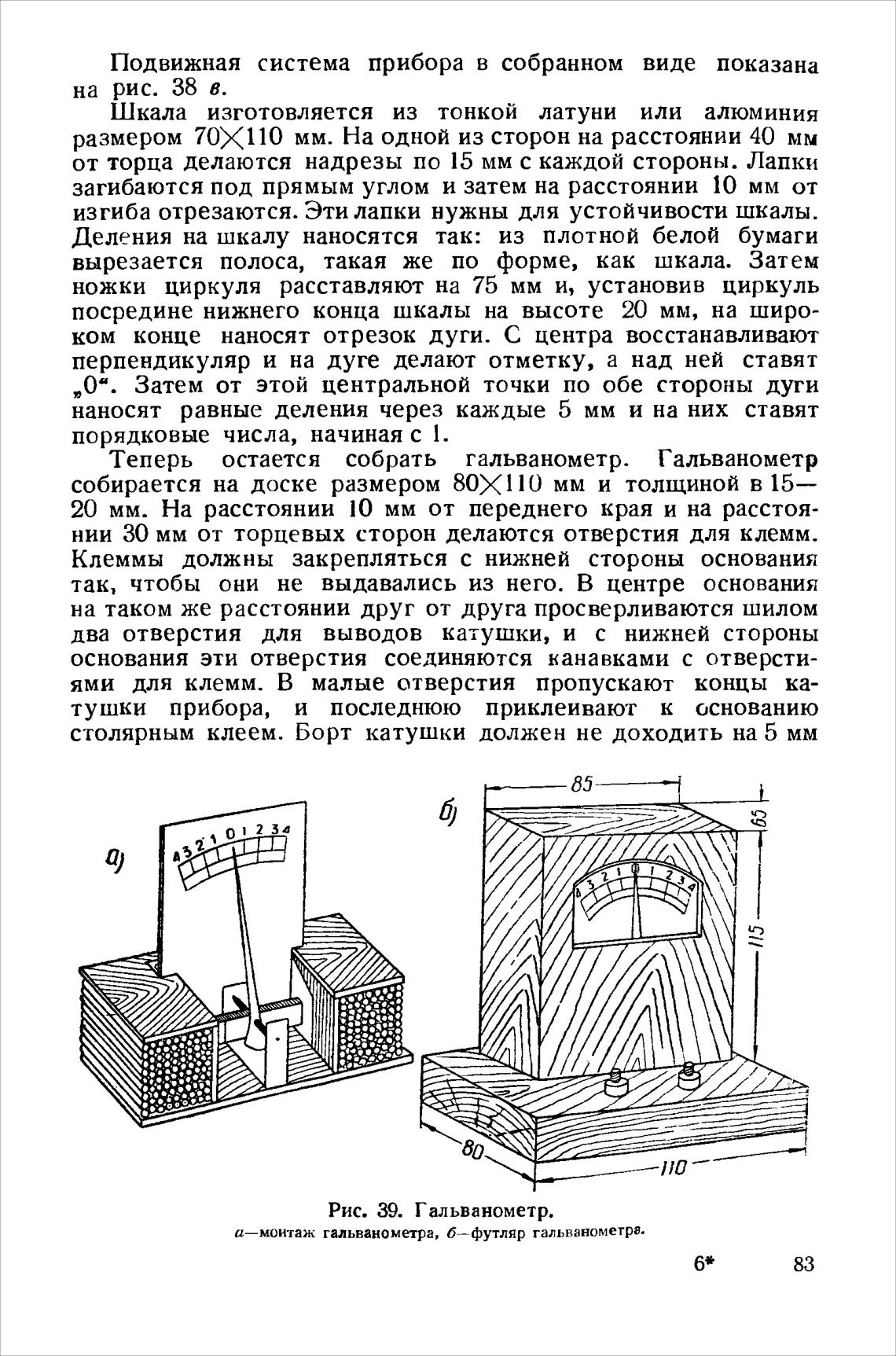

Рис. 39. Гальванометр.

а—моитаж гальванометра, б—футляр гальванометра.

83
