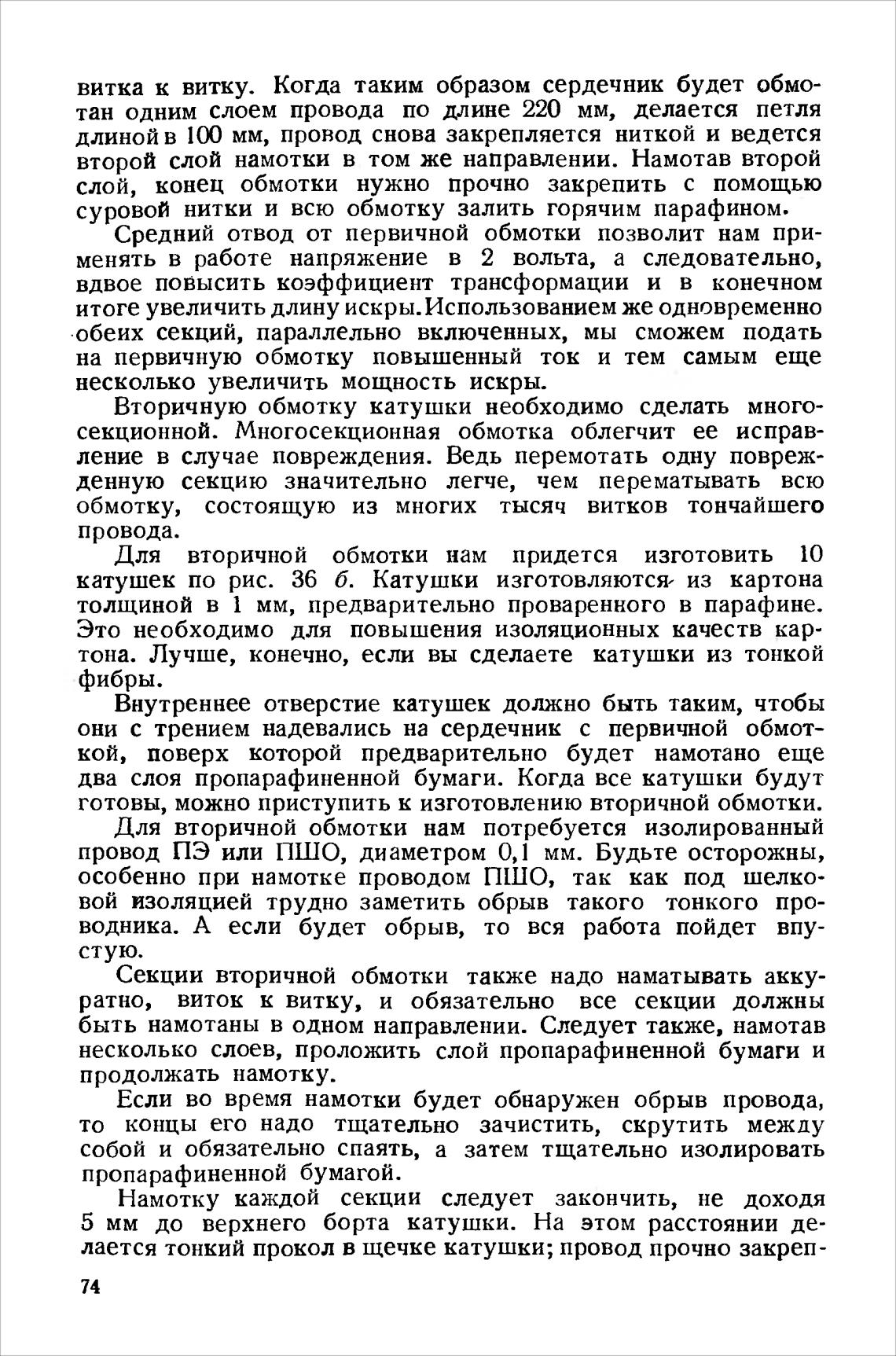

витка к витку. Когда таким образом сердечник будет обмо-

тан одним слоем провода по длине 220 мм, делается петля

длиной в мм, провод снова закрепляется ниткой и ведется

второй слой намотки в том же направлении. Намотав второй

слой, конец обмотки нужно прочно закрепить с помощью

суровой нитки и всю обмотку залить горячим парафином.

Средний отвод от первичной обмотки позволит нам при-

менять в работе напряжение в 2 вольта, а следовательно,

вдвое повысить коэффициент трансформации и в конечном

итоге увеличить длину искры. Использованием же одновременно

обеих секций, параллельно включенных, мы сможем подать

на первичную обмотку повышенный ток и тем самым еще

несколько увеличить мощность искры.

Вторичную обмотку катушки необходимо сделать много-

секционной. Многосекционная обмотка облегчит ее исправ-

ление в случае повреждения. Ведь перемотать одну повреж-

денную секцию значительно легче, чем перематывать всю

обмотку, состоящую из многих тысяч витков тончайшего

провода.

Для вторичной обмотки нам придется изготовить 10

катушек по рис. 36 б. Катушки изготовляются, из картона

толщиной в I мм, предварительно проваренного в парафине.

Это необходимо для повышения изоляционных качеств кар-

тона. Лучше, конечно, если вы сделаете катушки из тонкой

фибры.

Внутреннее отверстие катушек должно быть таким, чтобы

они с трением надевались на сердечник с первичной обмот-

кой, поверх которой предварительно будет намотано еще

два слоя пропарафиненной бумаги. Когда все катушки будут

готовы, можно приступить к изготовлению вторичной обмотки.

Для вторичной обмотки нам потребуется изолированный

провод ПЭ или ПШО, диаметром 0,1 мм. Будьте осторожны,

особенно при намотке проводом ПШО, так как под шелко-

вой изоляцией трудно заметить обрыв такого тонкого про-

водника. А если будет обрыв, то вся работа пойдет впу-

стую.

Секции вторичной обмотки также надо наматывать акку-

ратно, виток к витку, и обязательно все секции должны

быть намотаны в одном направлении. Следует также, намотав

несколько слоев, проложить слой пропарафиненной бумаги и

продолжать намотку.

Если во время намотки будет обнаружен обрыв провода,

то концы его надо тщательно зачистить, скрутить между

собой и обязательно спаять, а затем тщательно изолировать

пропарафиненной бумагой.

Намотку каждой секции следует закончить, не доходя

5 мм до верхнего борта катушки. На этом расстоянии де-

лается тонкий прокол в щечке катушки; провод прочно закреп-
