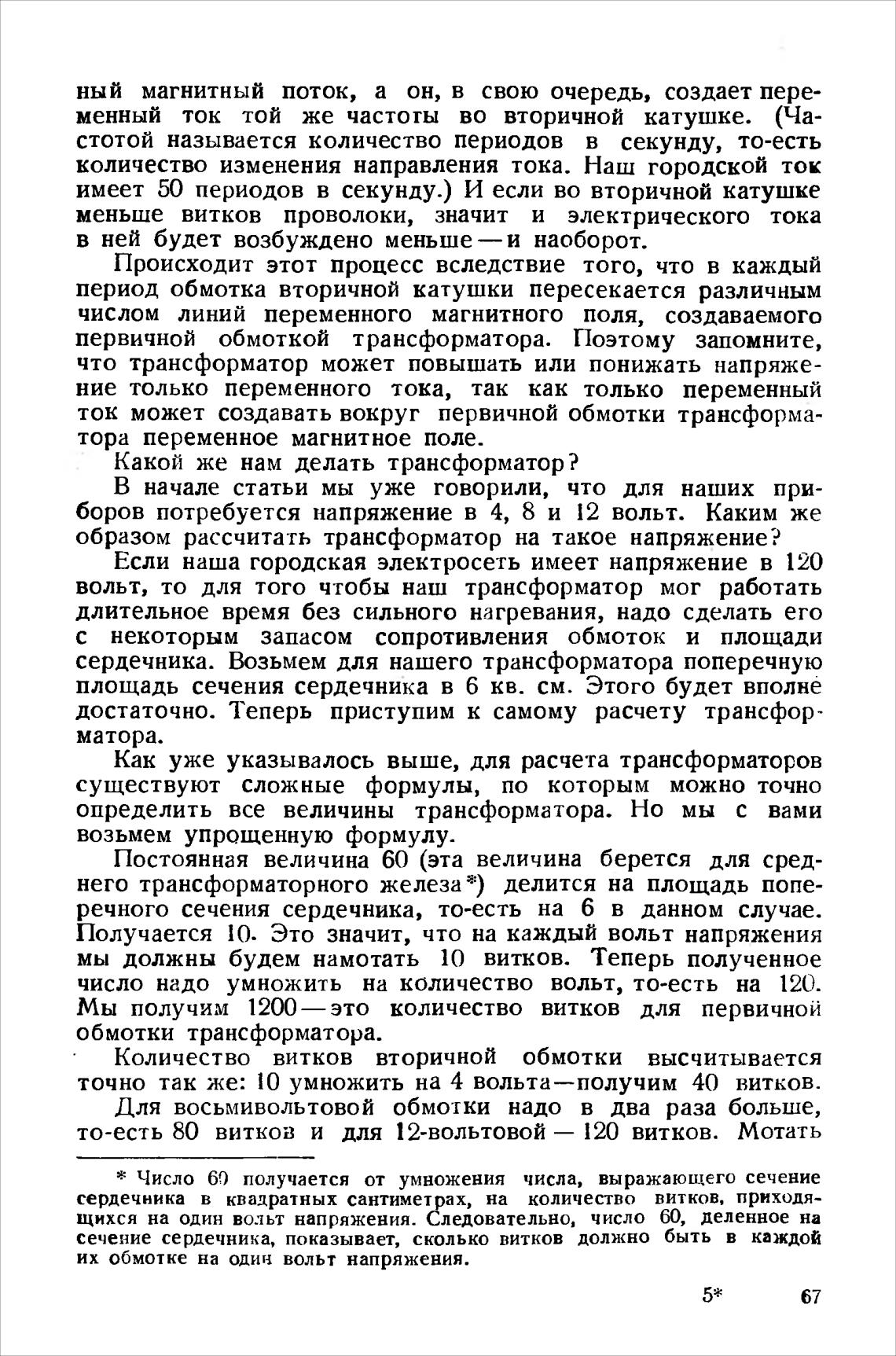

ный магнитный поток, а он, в свою очередь, создает пере-

менный ток той же частоты во вторичной катушке. (Ча-

стотой называется количество периодов в секунду, то-есть

количество изменения направления тока. Наш городской ток

имеет 50 периодов в секунду.) И если во вторичной катушке

меньше витков проволоки, значит и электрического тока

в ней будет возбуждено меньше —и наоборот.

Происходит этот процесс вследствие того, что в каждый

период обмотка вторичной катушки пересекается различным

числом линий переменного магнитного поля, создаваемого

первичной обмоткой трансформатора. Поэтому запомните,

что трансформатор может повышать или понижать напряже-

ние только переменного тока, так как только переменный

ток может создавать вокруг первичной обмотки трансформа-

тора переменное магнитное поле.

Какой же нам делать трансформатор ?

В начале статьи мы уже говорили, что для наших при-

боров потребуется напряжение в 4, 8 и 12 вольт. Каким же

образом рассчитать трансформатор на такое напряжение?

Если наша городская электросеть имеет напряжение в 120

вольт, то для того чтобы наш трансформатор мог работать

длительное время без сильного нагревания, надо сделать его

с некоторым запасом сопротивления обмоток и площади

сердечника. Возьмем для нашего трансформатора поперечную

площадь сечения сердечника в 6 кв. см. Этого будет вполне

достаточно. Теперь приступим к самому расчету трансфор-

матора.

Как уже указывалось выше, для расчета трансформаторов

существуют сложные формулы, по которым можно точно

определить все величины трансформатора. Но мы с вами

возьмем упрощенную формулу-

Постоянная величина 60 (эта величина берется для сред-

него трансформаторного железа*) делится на площадь попе-

речного сечения сердечника, то-есть на 6 в данном случае.

Получается 10. Это значит, что на каждый вольт напряжения

мы должны будем намотать витков. Теперь полученное

число надо умножить на количество вольт, то-есть на 120.

Мы получим 1200 — это количество витков для первичной

обмотки трансформатора.

Количество витков вторичной обмотки высчитывается

точно так же: 10 умножить на 4 вольта—получим 40 витков.

Для восьмивольтовой обмотки надо в два раза больше,

то-есть 80 витков и для 12-вольтовой — 120 витков. Мотать

* Число 69 получается от умножения числа, выражающего сечение

сердечника в квадратных сантиметрах, на количество витков, приходя-

щихся на один вольт напряжения. Следовательно, число 60, деленное на

сечение сердечника, показывает, сколько витков должно быть в каждой

их обмотке на один вольт напряжения.

67
