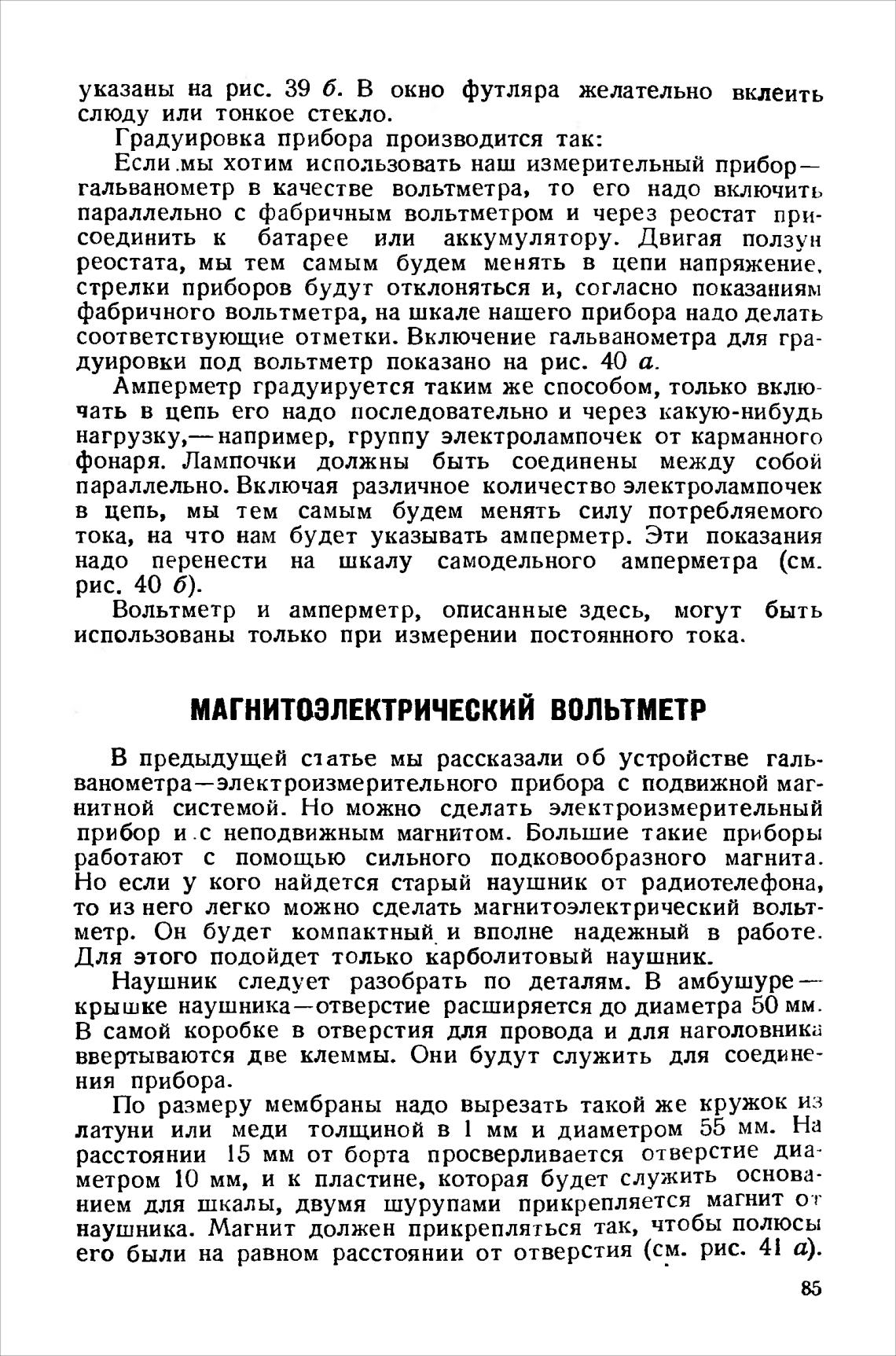

указаны на рис. 39 б. В окно футляра желательно вклеить

слюду или тонкое стекло.

Градуировка прибора производится так:

Если .мы хотим использовать наш измерительный прибор—

гальванометр в качестве вольтметра, то его надо включить

параллельно с фабричным вольтметром и через реостат при-

соединить к батарее или аккумулятору. Двигая ползун

реостата, мы тем самым будем менять в цепи напряжение.

стрелки приборов будут отклоняться и, согласно показаниям

фабричного вольтметра, на шкале нашего прибора надо делать

соответствующие отметки. Включение гальванометра для гра-

дуировки под вольтметр показано на рис. 40 а.

Амперметр градуируется таким же способом, только вклю

чать в цепь его надо последовательно и через какую-нибудь

нагрузку,— например, группу электролампочек от карманного

фонаря. Лампочки должны быть соединены между собой

параллельно. Включая различное количество электролампочек

в цепь, мы тем самым будем менять силу потребляемого

тока, на что нам будет указывать амперметр. Эти показания

надо перенести на шкалу самодельного амперметра (см.

рис. 40 б).

Вольтметр и амперметр, описанные здесь, могут быть

использованы только при измерении постоянного тока.

МАГНИТОЭЛЕКТРИЧЕСКИЙ ВОЛЬТМЕТР

В предыдущей ст атье мы рассказали об устройстве галь-

ванометра—электроизмерительного прибора с подвижной маг-

нитной системой. Но можно сделать электроизмерительный

прибор и .с неподвижным магнитом. Большие такие приборы

работают с помощью сильного подковообразного магнита.

Но если у кого найдется старый наушник от радиотелефона,

то из него легко можно сделать магнитоэлектрический вольт-

метр. Он будет компактный и вполне надежный в работе.

Для этого подойдет только карболитовый наушник.

Наушник следует разобрать по деталям. В амбушуре —

крышке наушника—отверстие расширяется до диаметра 50 мм

В самой коробке в отверстия для провода и для наголовника

ввертываются две клеммы. Они будут служить для соедине-

ния прибора.

По размеру мембраны надо вырезать такой же кружок из

латуни или меди толщиной в I мм и диаметром 55 мм. На

расстоянии 15 мм от борта просверливается отверстие диа-

метром 10 мм, и к пластине, которая будет служить основа-

нием для шкалы, двумя шурупами прикрепляется магнит от

наушника. Магнит должен прикрепляться так, чтобы полюсы

его были на равном расстоянии от отверстия (см. рис. 41 а).
