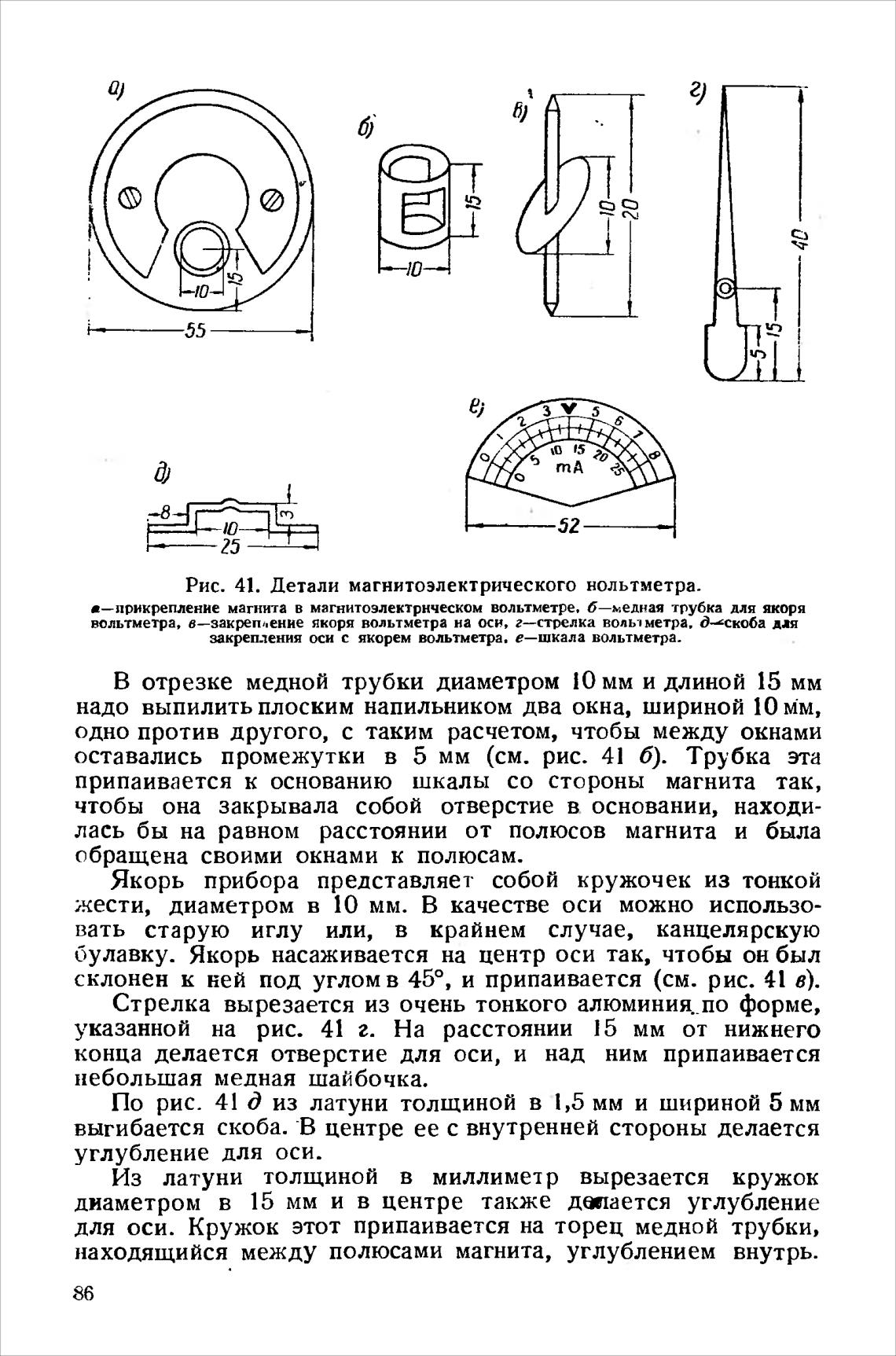

Рис. 41. Детали магнитоэлектрического нольтметра.

а—прикрепление магнита в магнитоэлектрнческом вольтметре. б—медная трубка для якоря

вольтметра, якоря вольтметра на оси, волы метра. Д-њскоба для

закрепления оси с якорем вольтметра. е—шкала вольтметра.

В отрезке медной трубки диаметром 10 мм и длиной 15 мм

надо выпилить плоским напильником два окна, шириной 10 Мм,

одно против другого, с таким расчетом, чтобы между окнами

оставались промежутки в 5 мм (см. рис. 41 б). Трубка эта

припаивается к основанию шкалы со стороны магнита так,

чтобы она закрывала собой отверстие в основании, находи-

лась бы на равном расстоянии от полюсов магнита и была

обращена своими окнами к полюсам.

Якорь прибора представляет собой кружочек из тонкой

жести, диаметром в 10 мм. В качестве оси можно использо-

вать старую иглу или, в крайнем случае, канцелярскую

булавку. Якорь насаживается на центр оси так, чтобы он был

склонен к ней под углом в 450, и припаивается (см. рис. 41 в).

Стрелка вырезается из очень тонкого алюминия. по форме,

указанной на рис. 41 г. На расстоянии 15 мм от нижнего

конца делается отверстие для оси, и над ним припаивается

небольшая медная шайбочка.

По рис. 41 д из латуни толщиной в 1,5 мм и шириной 5 мм

выгибается скоба. В центре ее с внутренней стороны делается

углубление для оси.

Из латуни толщиной в миллиметр вырезается кружок

диаметром в 15 мм и в центре также дм:ается углубление

для оси. Кружок этот припаивается на торец медной трубки,

находящийся между полюсами магнита, углублением внутрь.
