0)

95

35

Г)

6)

15

11

30

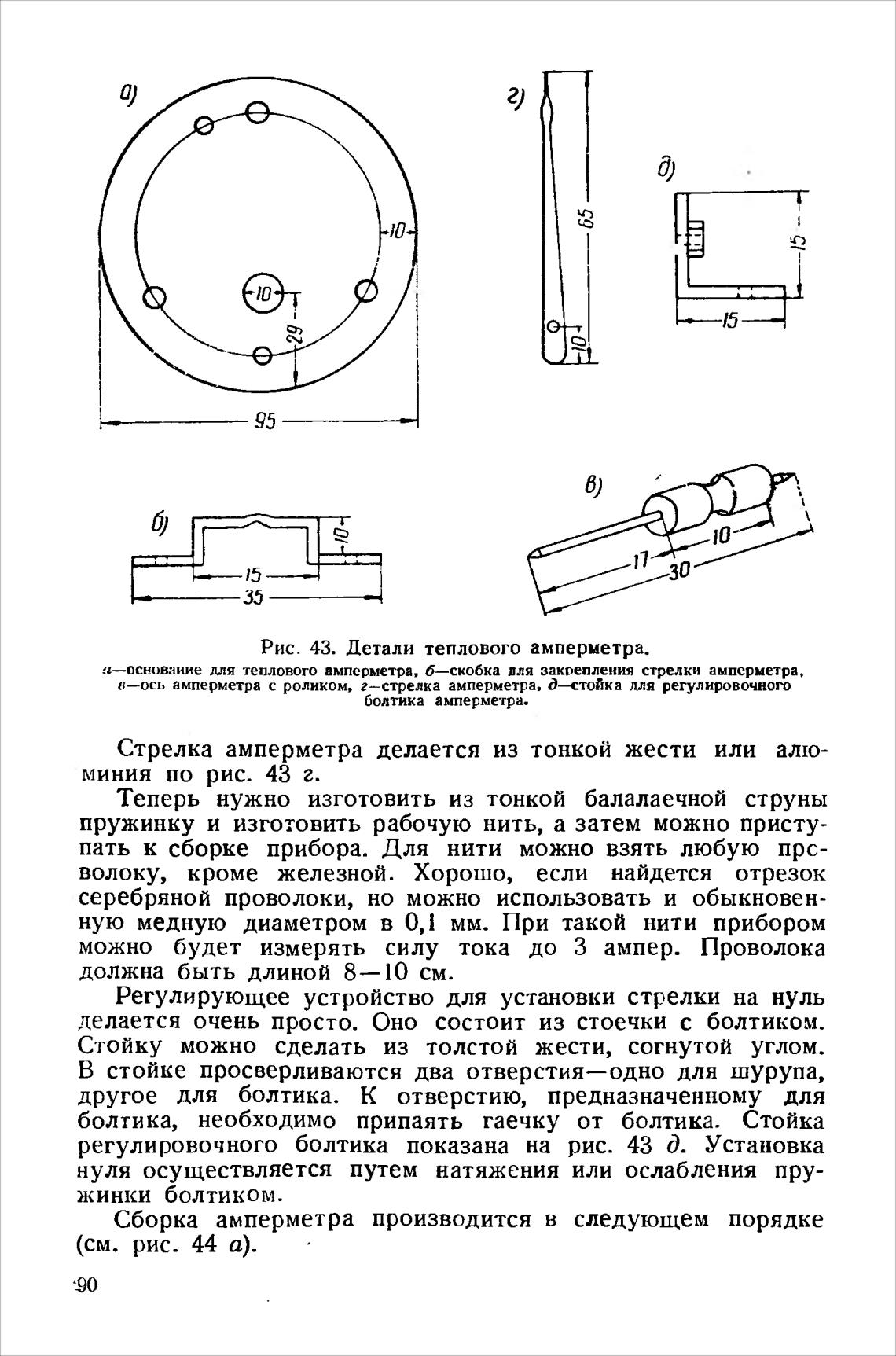

Рис. 43. Детали теплового амперметра.

а—основаиие для теплового амперметра, б—скобка для закоепления стрелки амперметра,

в—ось амперметра с роликом, г—стрелка амперметра, Д—стойка пля регулировочного

болтика амперметра.

Стрелка амперметра делается из тонкой жести или алю-

миния по рис. 43 г.

Теперь нужно изготовить из тонкой балалаечной струны

пружинку и изготовить рабочую нить, а затем можно присту-

пать к сборке прибора. Для нити можно взять любую прс-

волоку, кроме железной. Хорошо, если найдется отрезок

серебряной проволоки, но можно использовать и обыкновен-

ную медную диаметром в мм. При такой нити прибором

можно будет измерять силу тока до З ампер. Проволока

должна быть длиной 8—10 см.

Регулирующее устройство для установки стрелки на нуль

делается очень просто. Оно состоит из стоечки с болтиком.

Стойку можно сделать из толстой жести, согнутой углом.

В стойке просверливаются два отверстия—одно для шурупа,

другое для болтика. К отверстию, предназначенному для

болтика, необходимо припаять гаечку от болтика. Стойка

регулировочного болтика показана на рис. 43 д. Установка

нуля осуществляется путем натяжения или ослабления пру-

жинки болтиком.

Сборка амперметра производится в следующем порядке

(см. рис. 44 а).

90
