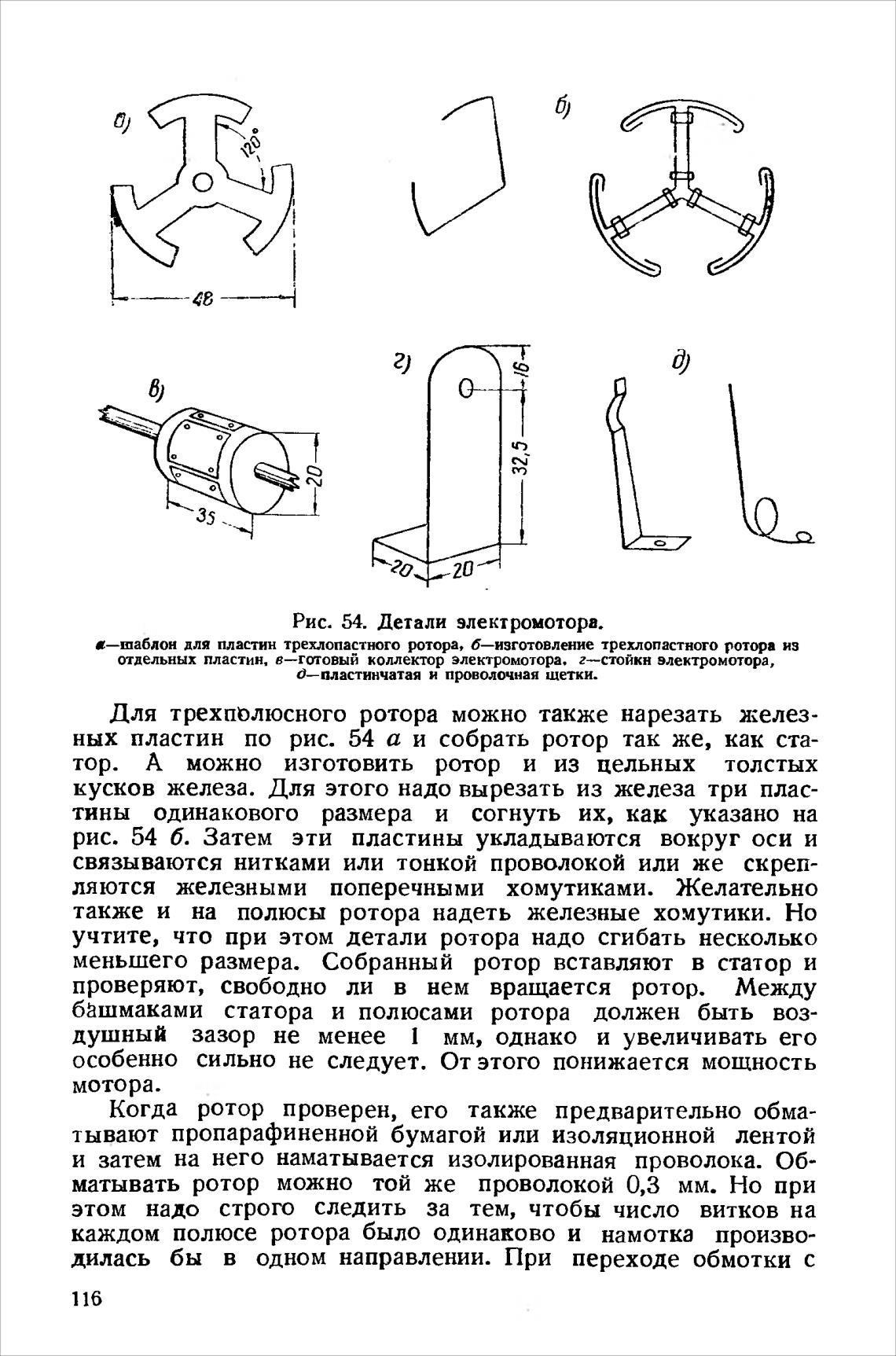

Рис. 54. Детали электромотора.

а—таблон для пластин трехлопастного ротора, б—изготовление трехлопастного ротора из

отдельных пластин. в—готовый коллектор электромотора. а—стойкн электромотора,

д—пластинчатая и проволочная щетки.

Для трехполюсного ротора можно также нарезать желез-

ных пластин по рис. 54 а и собрать ротор так же, как ста-

тор. А можно изготовить ротор и из цельных толстых

кусков железа. для этого надо вырезать из железа три плас-

тины одинакового размера и согнуть их, как указано на

рис. 54 б. Затем эти пластины укладываются вокруг оси и

связываются нитками или тонкой проволокой или же скреп-

ляются железными поперечными хомутиками. Желательно

также и на полюсы ротора надеть железные хомутики. Но

учтите, что при этом детали ротора надо сгибать несколько

меньшего размера. Собранный ротор вставляют в статор и

проверяют, свободно ли в нем вращается ротор. Между

башмаками статора и полюсами ротора должен быть воз-

душный зазор не менее 1 мм, однако и увеличивать его

особенно сильно не следует. От этого понижается мощность

мотора.

Когда ротор проверен, его также предварительно обма-

тывают пропарафиненной бумагой или изоляционной лентой

и затем на него наматывается изолированная проволока. Об-

матывать ротор можно той же проволокой 0,3 мм. Но при

этом надо строго следить за тем, чтобы число витков на

каждом полюсе ротора было одинаково и намотка произво-

дилась бы в одном направлении. При переходе обмотки с
