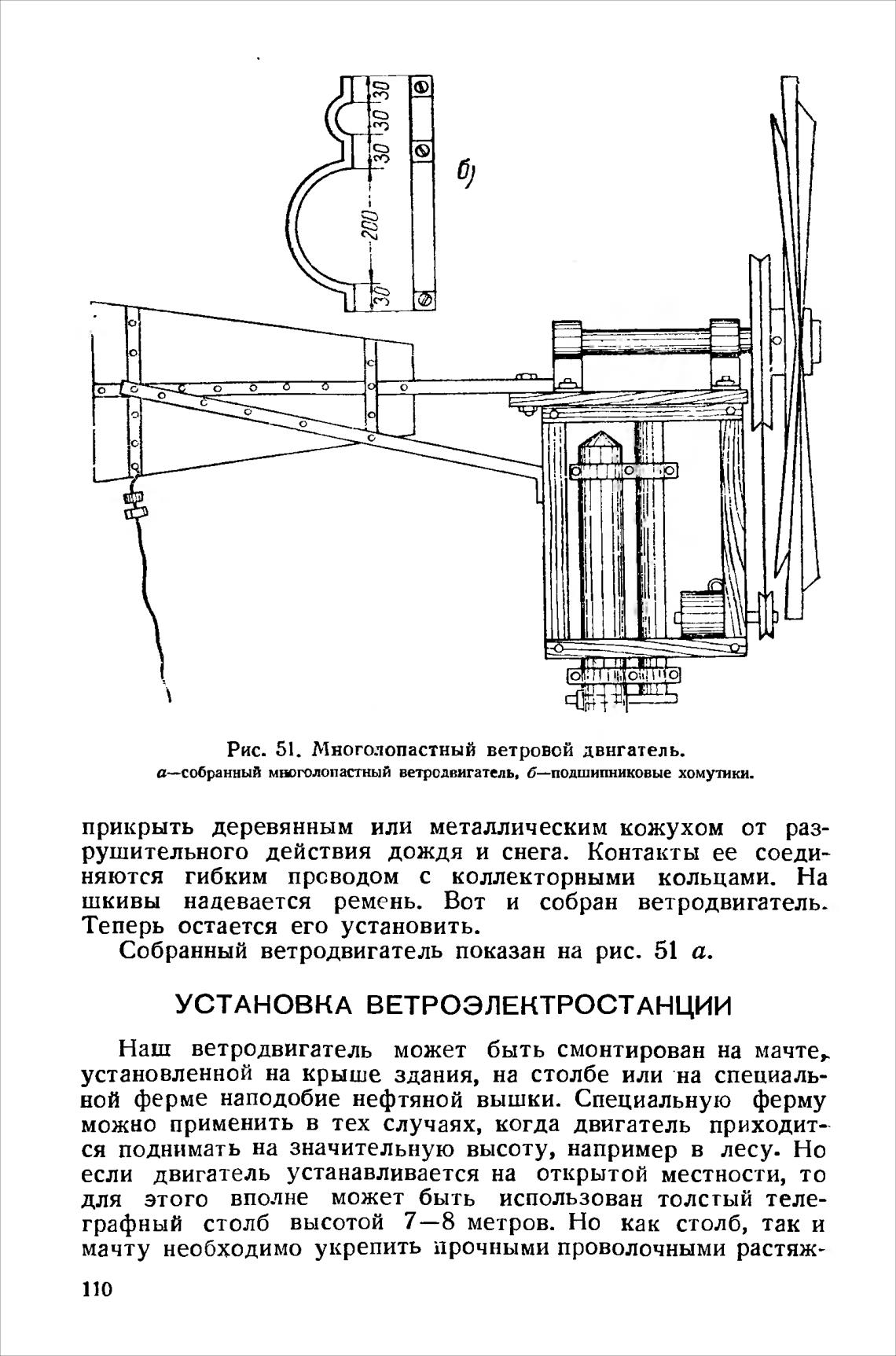

Рис. 51. Многолопастный ветровой двнгатель.

а—собранный мшголопастный ветродвигатель. б—подшипниковые хомутики.

прикрыть деревянным или металлическим кожухом от раз-

рушительного действия дождя и снега. Контакты ее соеди-

няются гибким проводом с коллекторными кольцами. На

шкивы надевается ремень. Вот и собран ветродвигатель.

Теперь остается его установить.

Собранный ветродвигатель показан на рис. 51 а.

УСТАНОВКА ВЕТРОЭЛЕКТРОСТАНЦИИ

Наш ветродвигатель может быть смонтирован на мачте»

установленной на крыше здания, на столбе или на специаль-

ной ферме наподобие нефтяной вышки. Специальную ферму

можно применить в тех случаях, когда двигатель приходит—

ся поднимать на значительную высоту, например в лесу. Но

если двигатель устанавливается на открытой местности, то

для этого вполне может быть использован толстый теле-

графный столб высотой 7—8 метров. Но как столб, так и

мачту необходимо укрепить прочными проволочными растяж-
