ричным амперметром, и, согласно показаниям последнегоу

делаются соответствующие пометки на шкале самодельногс

прибора.

После того как прибор будет отградуирован, на панель

накладывается кольцо из толстой латуни шириной в 7 мм,

на котором будет держаться стекло. Для того чтобы стекло

не выпадало, края корпуса— банки надо немного зафальце

вать, то-есть, проводя острием ножа под углом в 450 пс

борту, загнуть его внутрь.

Если от изменения температуры воздуха стрелка прибора

несколько отойдет в сторону от нуля, надо осторожно под-

вернуть регулировочный винт и натянуть рабочую нить

настолько, чтобы стрелка встала на нуль. Готовый ампер-

метр показан на рис. 44 б.

ГАЛЬВАНОСКОП ИЗ КОМПАСА

Гальваноскоп не является электроизмерительным прибором

в прямом смысле. Однако при помощи гальваноскопа можно,

например, легко обнаружить присутствие слабых электриче-

ских токов. Поэтому, когда не нужно измерять с точностью

напряжение электрического тока, а необходимо лишь убе-

диться в том, что в цепи имеется электрический ток, удобно

пользоваться гальваноскопом. Гальваноскоп — незаменимый

прибор для контроля цельности тонких проводов при намотке

вторичных обмоток повышающих трансформаторов. В этих

случаях создается электрическая цепь, замкнутая на наматы-

ваемую катушку, в которую включается гальваноскоп. При

обрыве провода стрелка прибора сразу же дает знать об этом.

Самый простой и удобный в обращении гальваноскоп

можно сделать из коробки от пудры или ленты для пишущих

машин, в которой укрепляется

обыкновенный компас. Затем

на коробку надо намотать две

соединенных последовательно

катушки тонкого изолирован-

ного провода и сделать от

них отводы—и гальваноскоп

llliiiiii—iiiiiiill

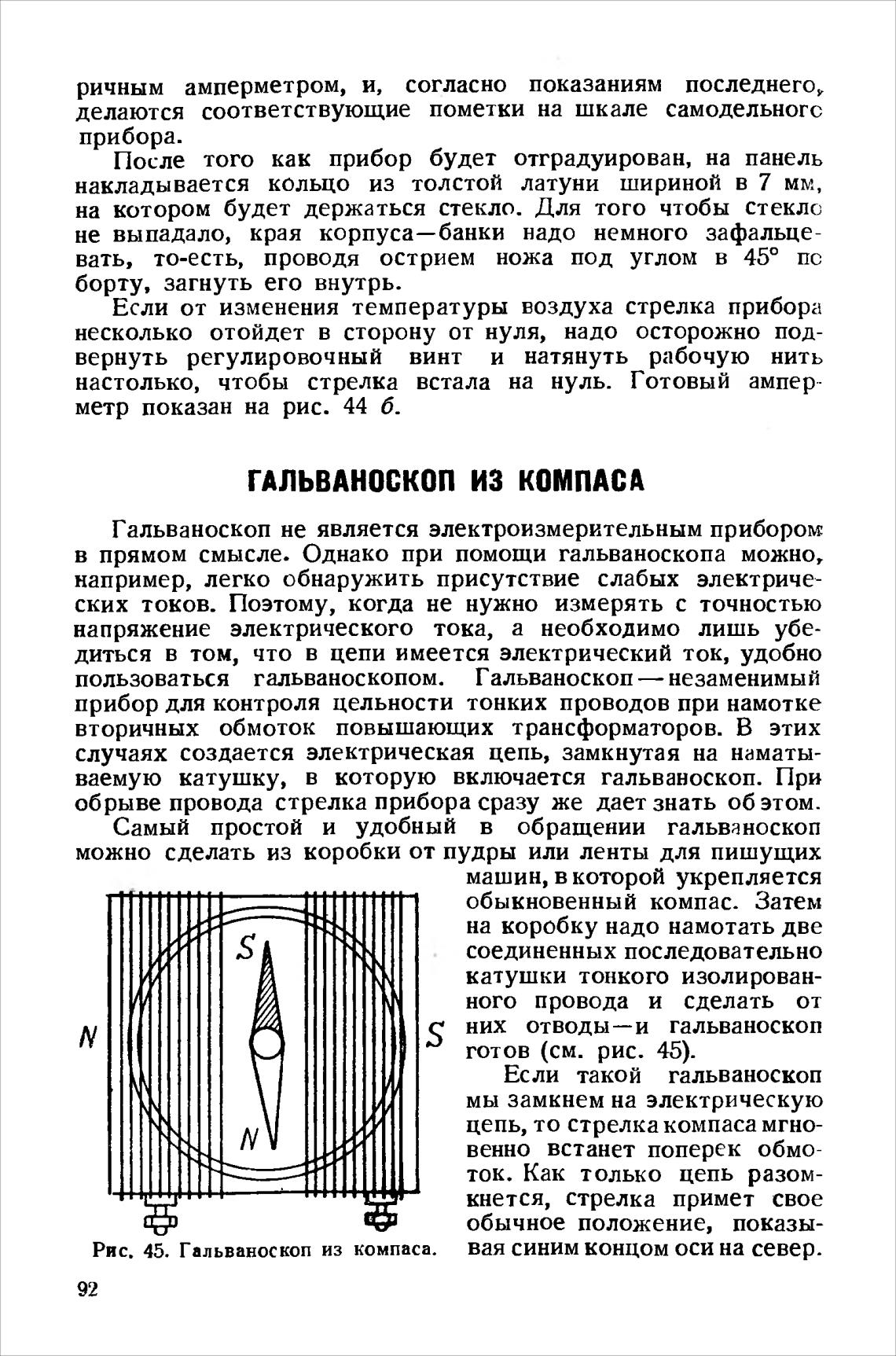

Ряс. 45. Гальваноскоп из компаса.

92

готов (см. рис. 45).

Если такой гальваноскоп

мы замкнем на электрическую

цепь, то стрелка компаса мгно-

венно встанет поперек обмо

ток. Как только цепь разом-

кнется, стрелка примет свое

обычное положение, показы-

вая синим концом оси на север.
