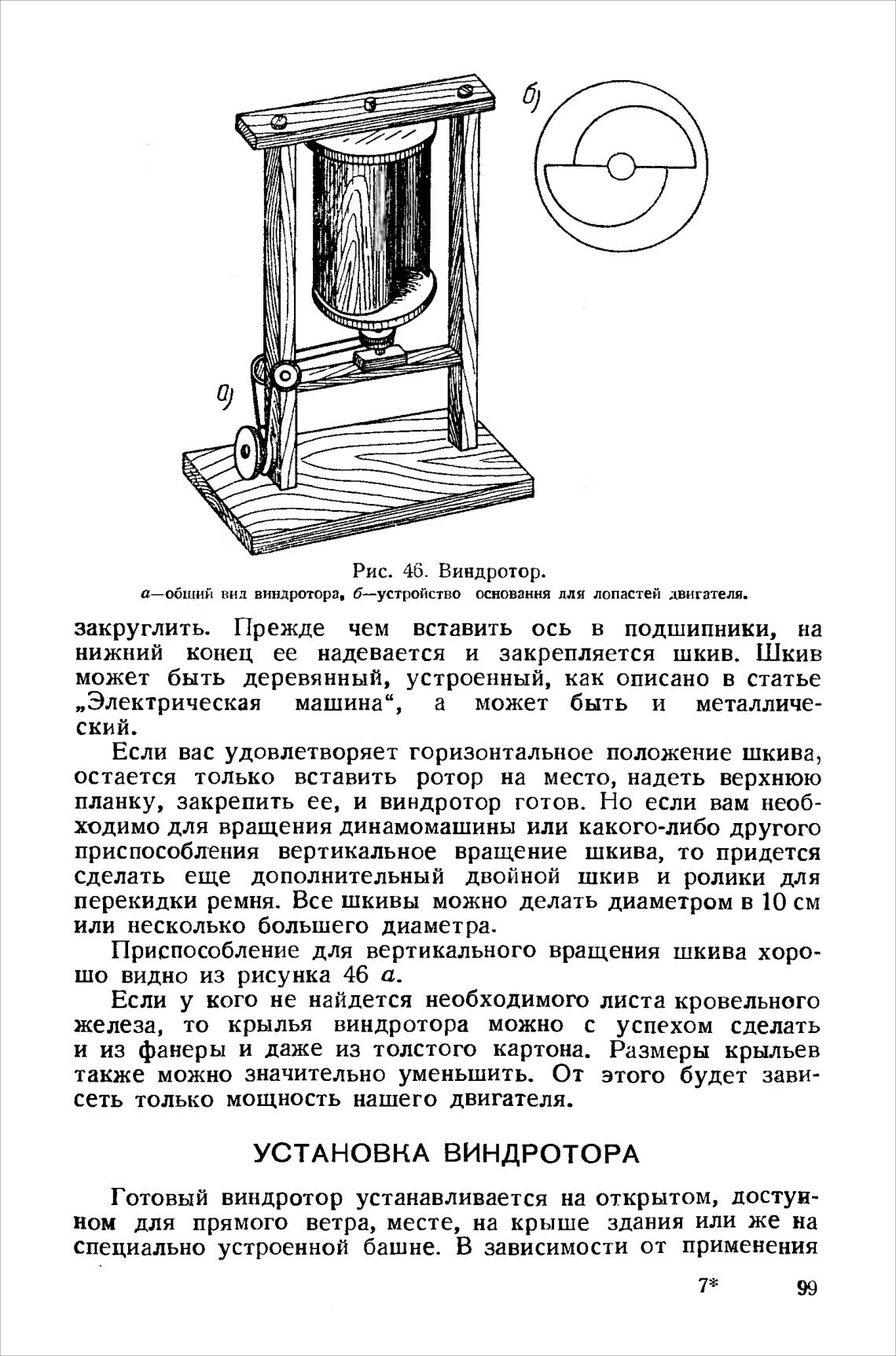

Рис. 46. Виндротор.

вид виндротора, б—устройство основання для лопастей двигателя.

закруглить. Прежде чем вставить ось в подшипники, на

нижний конец ее надевается и закрепляется шкив. Шкив

может быть деревянный, устроенный, как описано в статье

„Электрическая машина“

а может быть и металличе-

ский.

Если вас удовлетворяет горизонтальное положение шкива,

остается только вставить ротор на место, надеть верхнюю

планку, закрепить ее, и виндротор готов. Но если вам необ-

ходимо для вращения динамомашины или какого-либо другого

приспособления вертикальное вращение шкива, то придется

сделать еще дополнительный двойной шкив и ролики для

перекидки ремня. Все шкивы можно делать диаметром в 10 см

или несколько большего диаметра.

Приспособление для вертикального вращения шкива хоро-

шо видно из рисунка 46 а.

Если у кого не найдется необходимого листа кровельного

железа, то крылья виндротора можно с успехом сделать

и из фанеры и даже из толстого картона. Размеры крыльев

также можно значительно уменьшить. От этого будет зави-

сеть только мощность нашего двигателя.

УСТАНОВКА ВИНДРОТОРА

Готовый виндротор устанавливается на открытом, достуи-

ном для прямого ветра, месте, на крыше здания или же на

специально устроенной башне. В зависимости от применения
