Для нашего первого электромотора надо изготовить два

электромагнита. Для этого на двух дощечках толщиной в

сантиметр и размером 25 Х 60 мм ввинчиваются по два шуру-

па на расстоянии 40 мм один от другого, как показано на

рис. 52 а. Предварительно из фанеры надо сделать четыре

шайбочки диаметром 25 мм с внутренним отверстием, равным

толщине шурупов. Прежде чем ввернуть шурупы в доща-

ные колодочки, шайбы надевают на шурупы.

Когда таким образом будут готовы сердечники электро-

магнитов, на них наматывают проволоку в бумажной или

шелковой изоляции диаметром 0,3 мм. Можно проволоку

взять несколько меньшего или большего диаметра. От этого

будет зависеть только расход тока на работу мотора.

Обмотка производится так: на шурупы наматывается в

несколько слоев тонкая папиросная бумага или, лучше, каль-

ка. Затем на один из шурупов наматывается четыре ряда

проволоки. Наматывать проволоку надо плотно, укладывая

виток к витку и всё время в одном направлении. Не забудь-

те при намотке оставить свободный конец провода санти-

метров 10 длины. Когда на первый шуруп будет намотано

четыре ряда проволоки, ее переводят на другой шуруп и

б)

0)

40

25

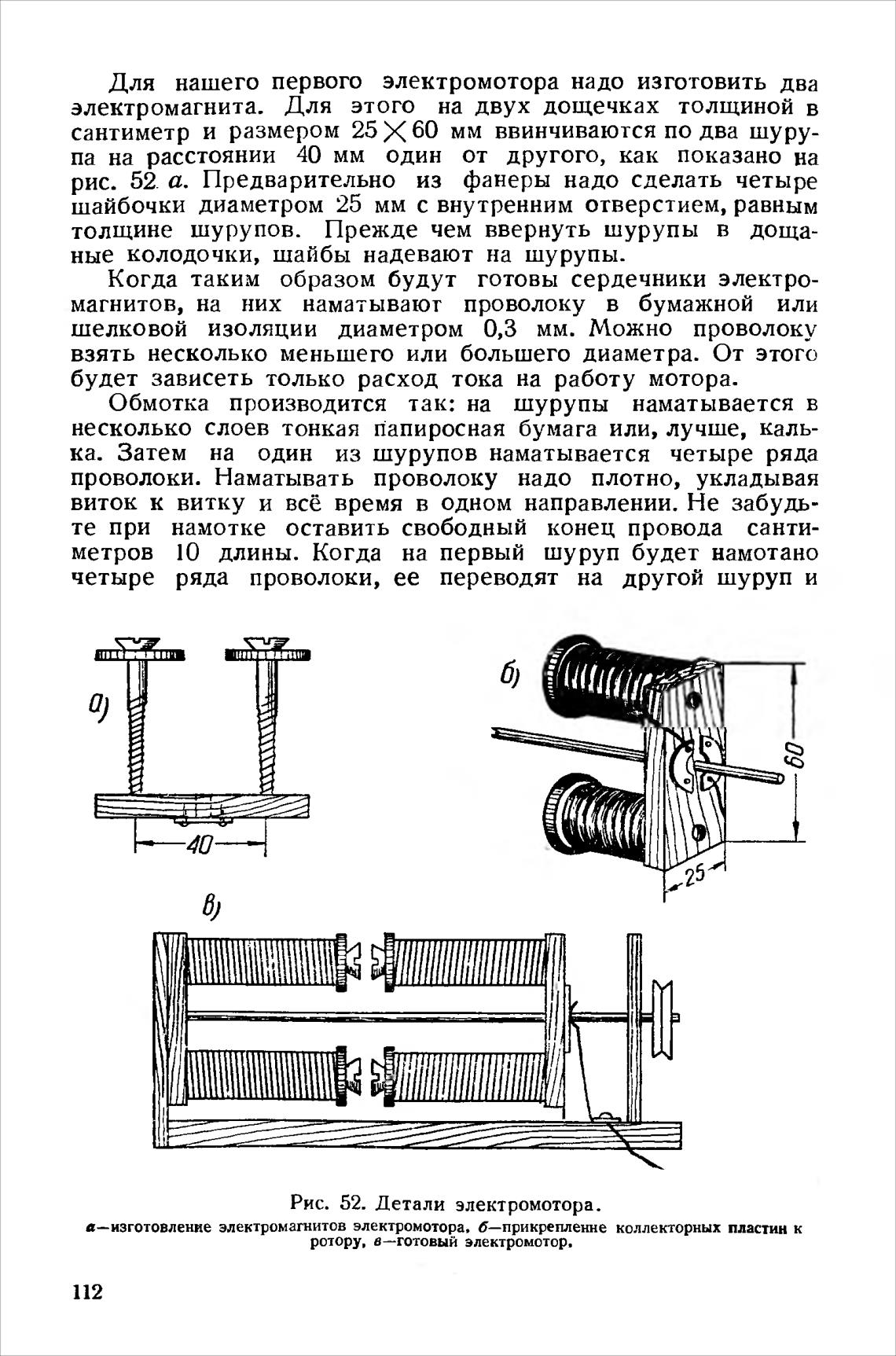

Рис. 52. Детали электромотора.

а—изготовление электромагнитов электромотора. б—прикретменне коллекторных пластин к

в—готовый электромотор.

112
