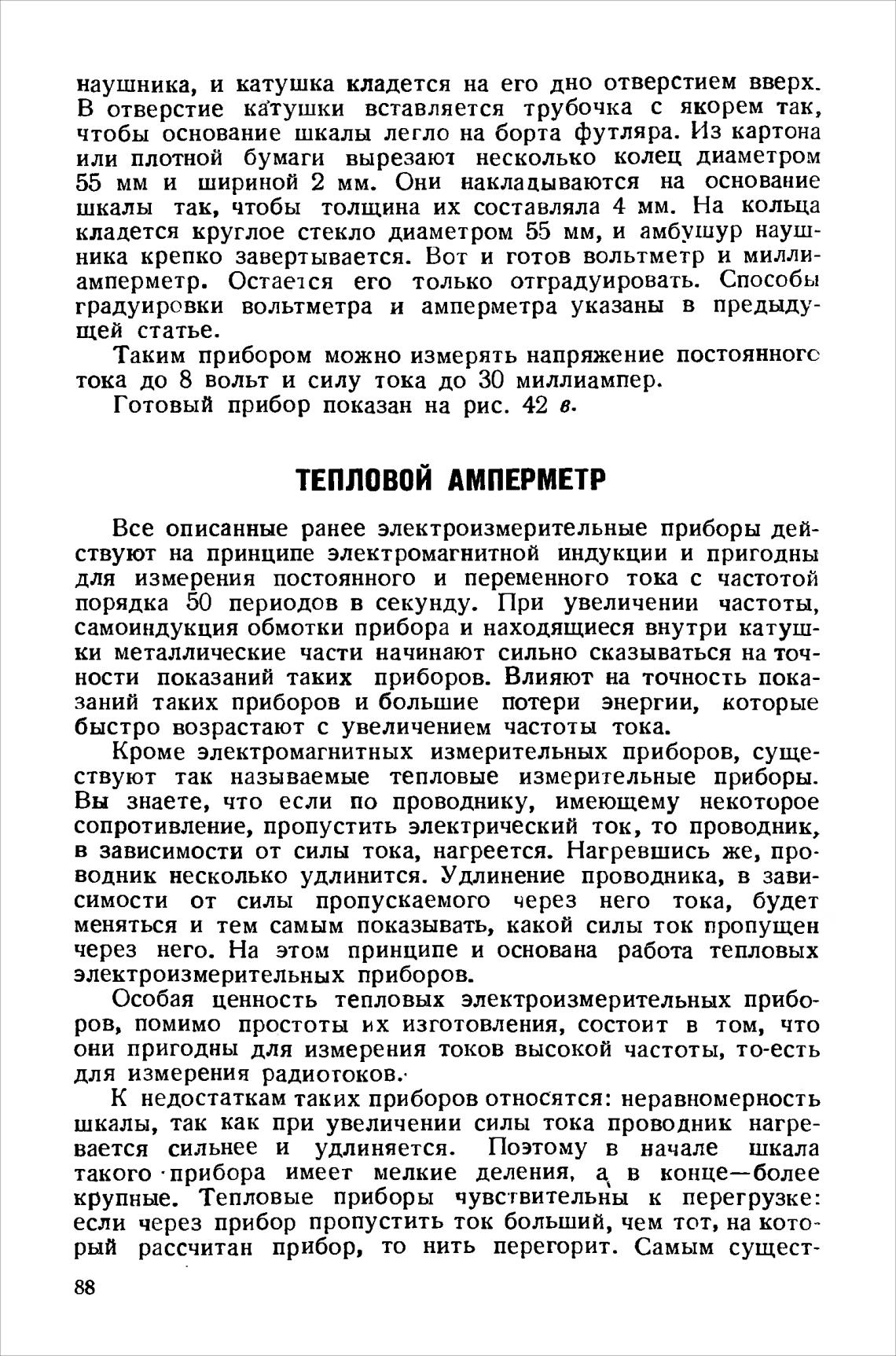

наушника, и катушка кладется на его дно отверстием вверх.

В отверстие катушки вставляется трубочка с якорем так,

чтобы основание шкалы легло на борта футляра. Из картона

или плотной бумаги вырезают несколько колец диаметром

55 мм и шириной 2 мм. Они накладываются на основание

шкалы так, чтобы толщина их составляла 4 мм. На кольца

кладется круглое стекло диаметром 55 мм, и амбушур науш-

ника крепко завертывается. Вот и готов вольтметр и милли-

амперметр. Остается его только отградуировать. Способы

градуировки вольтметра и амперметра указаны в предыду-

щей статье.

Таким прибором можно измерять напряжение постоянного

тока до 8 вольт и силу тока до 30 миллиампер.

Готовый прибор показан на рис. 42 в.

ТЕПЛОВОЙ AMIIEPMETP

Все описанные ранее электроизмерительные приборы дей-

ствуют на принципе электромагнитной индукции и пригодны

для измерения постоянного и переменного тока с частотой

порядка 50 периодов в секунду. При увеличении частоты,

самоиндукция обмотки прибора и находящиеся внутри катуш-

ки металлические части начинают сильно сказываться на точ-

ности показаний таких приборов. Влияют на точность пока-

заний таких приборов и большие потери энергии, которые

быстро возрастают с увеличением частоты тока.

Кроме электромагнитных измерительных приборов, суще-

ствуют так называемые тепловые измерительные приборы.

Вы знаете, что если по проводнику, имеющему некоторое

сопротивление, пропустить электрический ток, то проводник,

в зависимости от силы тока, нагреется. Нагревшись же, про-

водник несколько удлинится. Удлинение проводника, в зави-

симости от силы пропускаемого через него тока, будет

меняться и тем самым показывать, какой силы ток пропущен

через него. На этом принципе и основана работа тепловых

электроизмерительных приборов.

Особая ценность тепловых электроизмерительных прибо-

ров, помимо простоты их изготовления, состоит в том, что

они пригодны для измерения токов высокой частоты, то-есть

для измерения радиотоков.•

К недостаткам таких приборов относятся: неравномерность

шкалы, так как при увеличении силы тока проводник нагре-

вается сильнее и удлиняется. Поэтому в начале шкала

такого • прибора имеет мелкие деления, а в конце—более

крупные. Тепловые приборы чувствительны к перегрузке:

если через прибор пропустить ток больший, чем тот, на кото-

рый рассчитан прибор, то нить перегорит. Самым сущест-
