— 189

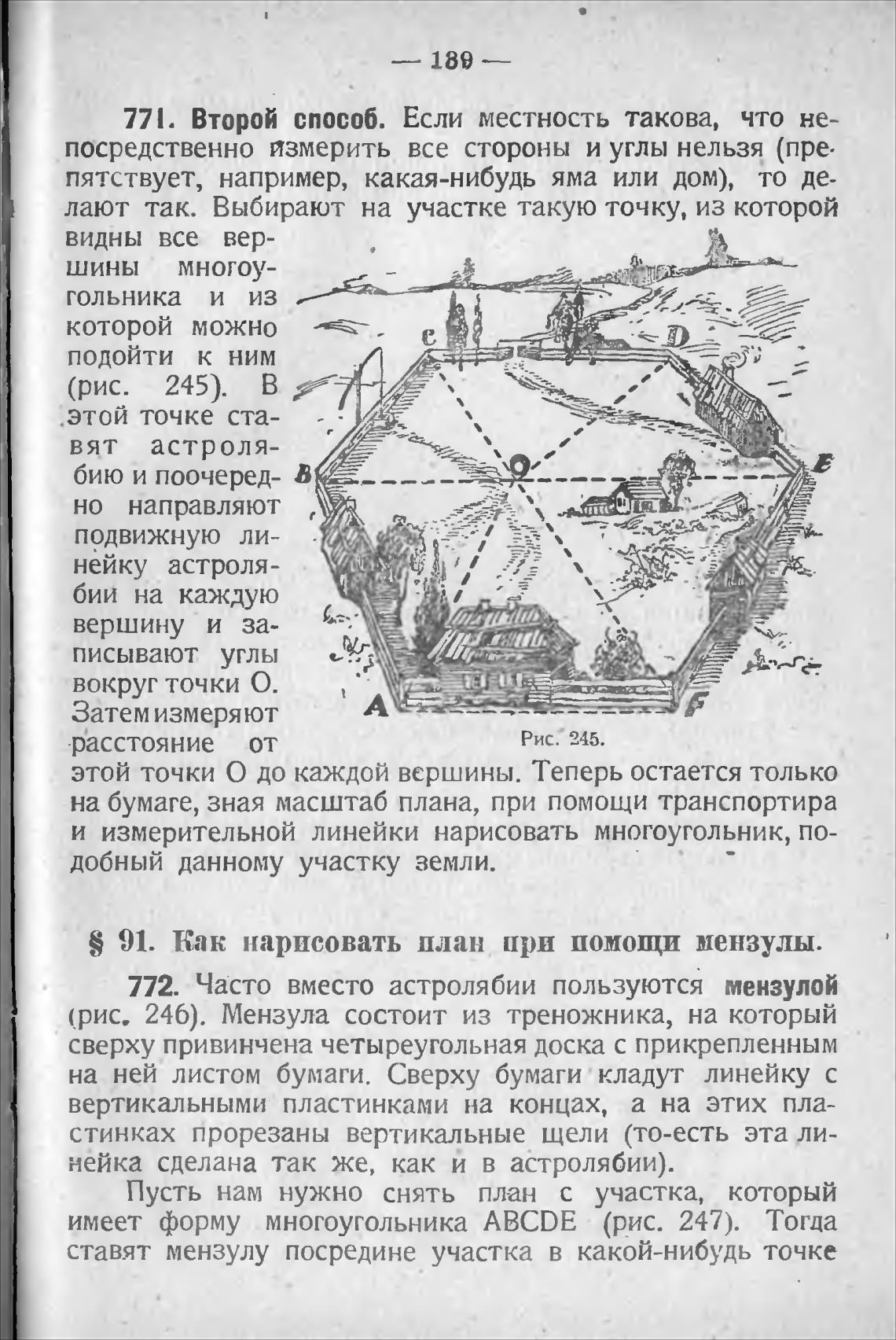

771. Второй способ. Если местность такова, что не-

посредственно йзмерить все стороны и углы нельзя (пре

пятствует, например, какая-нибудь яма или дом), то де-

лают так. Выбирают на участке такую точку, из которой

видны все вер-

шины многоу-

гольника и из

которой можно

подойти к ним

(рис. 245). В

этой точке ста-

вят астроля-

бию и поочеред-

но направляют

подвижную ли-

нейку астроля-

бии на каждую

вершину и за-

писывают углы

вокруг точки О.

Затем измеряют

расстояние от

гуг

Рис: 245.

этой точки О до каждой вершины. Теперь остается только

на бумаге, зная масштаб плана, при помощи транспортира

и измерительной линейки нарисовать многоугольник, по-

добный данному участку земли.

S 91. Как нарисовать план при помощи мензулы.

772. Часто вместо астролябии пользуются мензулой

(рис. 246). Мензула состоит из треножника, на который

сверху привинчена четыреугольная доска с прикрепленным

на ней листом бумаги. Сверху бумаги кладут линейку с

вертикальными пластинками на концах, а на этих пла-

стинках прорезаны вертикальные щели (то-есть эта ди-

нейка сделана так же, как и в астролябии).

Пусть нам нужно снять план с участка, который

имеет форму многоугольника ABCDE (рис. 247). Тогда

ставят мензулу посредине участка в какой-нибудь точке
