О и отмечают на бумаге по линейке направления прямых

ОА, ОВ, ОС и т. д.

Измерив расстояния от точки О до точек А, В, С и

т. д., откладывают на нарисованных прямых эти расстоя-

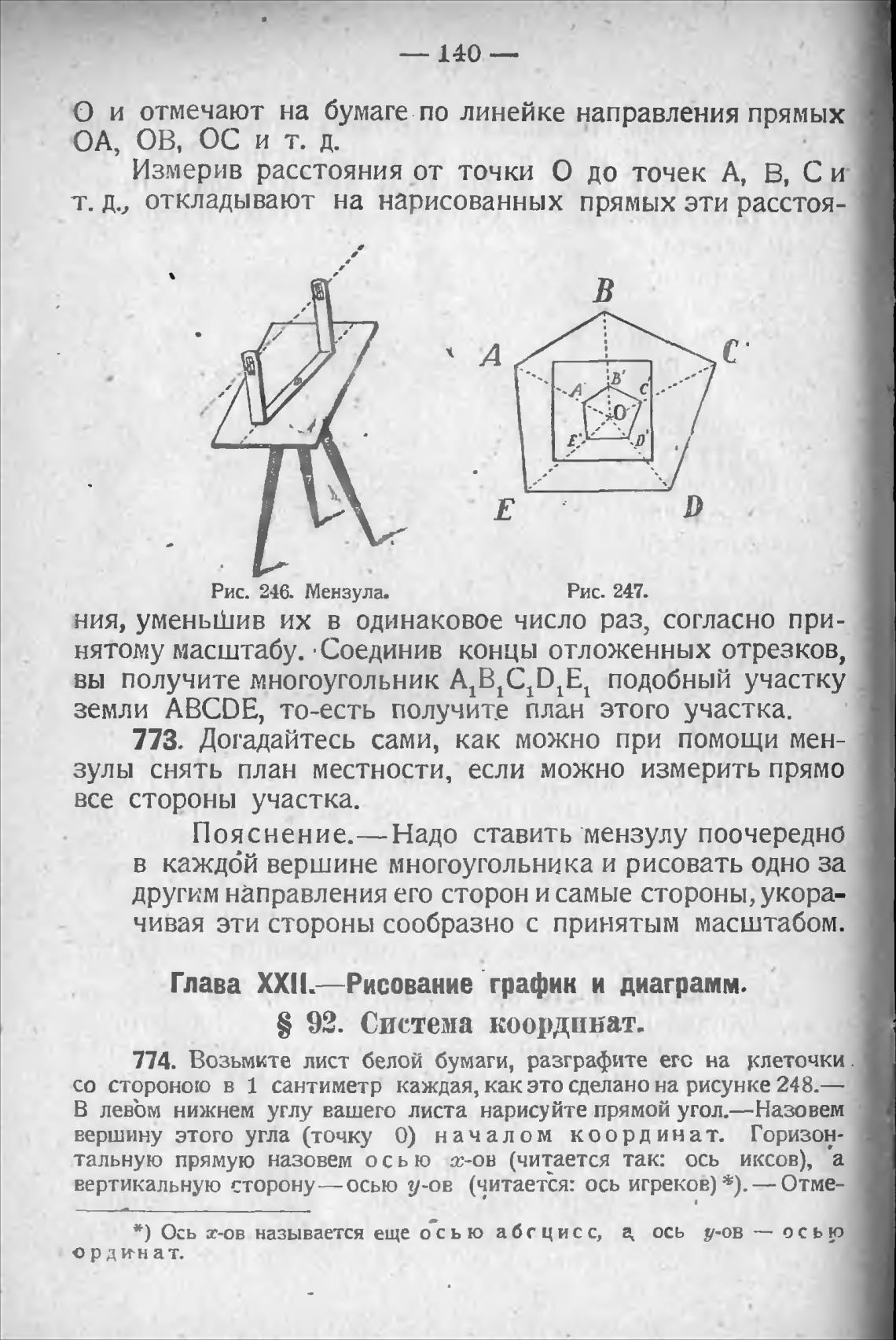

Рис. 246. Мензула.

Рис. 247.

ния, уменьШив их в одинаковое число раз, согласно при-

нятому масштабу. • Соединив концы отложенных отрезков,

вы получите многоугольник А В С D Е подобный участку

земли ABCDE, то-есть получите план этого участка.

773. Догадайтесь сами, как можно при помощи мен-

зулы снять план местности, если можно измерить прямо

все стороны участка.

Пояснение.—Надо ставить мензулу поочередно

в каждбй вершине многоугольника и рисовать одно за

другим направления его сторон и самые стороны, укора-

чивая эти стороны сообразно с принятым масштабом.

Глава ХХ11.—Рисование • график и диаграмм.

S 92. Система координат.

774. Возьмите лист белой бумаги, разграфите егс на ялеточки .

со стороною в 1 сантиметр каждая, как это сделано на рисунке 248.—

В левђм нижнем углу вашего листа нарисуйте прямой угол.—Назовем

вершину этого угла (точку 0) началом коорд инат. Горизон-

тальную прямую назовем осью т-он (читается так: ось иксов), а

вертикальную сторону— осью у-ов (читаетёя: ось игреков) *).—Отме-

* ) Ось т-ов называется еще осью абс цисс, а ось у-ов

— осью

ордкнат.
