щих заводов, Присмотритесь во время экскурсии на завод, как сде-

ланы стены и крыша цехов, из чего построен подъемный кран, и вы

увидите везде один и тот же материал. Это сортовое и фасонное железо.

Из прокатных цехов металлургических заводов идут на каждое

строительство поезда, груженые фасонным железом. Рабочие-строители

длинные полосы или быки этого железа разрезают на части, сверлят,

склепывают или сваривают. Получатся прочные высокие колонны

заводски_х стен, фермы, поддер•живающие крыши над огромными про-

странствами мехов. Каждая колонна состоит из многих различных по

форме и размерам частей. Всмотритесь в отдельные части колонны и

вы увидите, что некоторые из них сделаны из плоских железных по-

лос, другие из полос согнутых в виде прямого угла, третьи в виде пря-

моугольного жолоба и т. д. Это различные сорн фасонного железа.

На рис. з показаны основные типы соргового и фасюнного железа.

Для чего такое разнооОзие сортов? Не пкюще ли выбрать одну

или две формы для железа и строить из них с ознования до крыши?

Ощ»сите у рабочего-строителя. Он вам покажет на крышу. Там желез-

ным фермам приходится выдерживать только тяжебть крыши и снега

зимой. Потом укажет на, балки, по которым катятся колеса подъемного

крана. Эти балки должны выдержать вес крана груза, поднятого кра-

ном. А кран в крупном заводе может поднять целый паровоз. Ферма

крыши и балка под колесами крана опираются на колонну стены цеха.

Каждому станет ясно, что колонну нужно сделать более прочной, чем

балку для крана и, конечно, чем ферму для крыши.

Здесь на помощь строителям приходит фасонное железо. Для

фермы крыши они возьмут угловое и полоовое железо, для подкрано-

вой балки двутавровое или швеллерное, а для колонны использует

и то, и другое, и третье.

От формы и размеров такого строительного железа зависит его

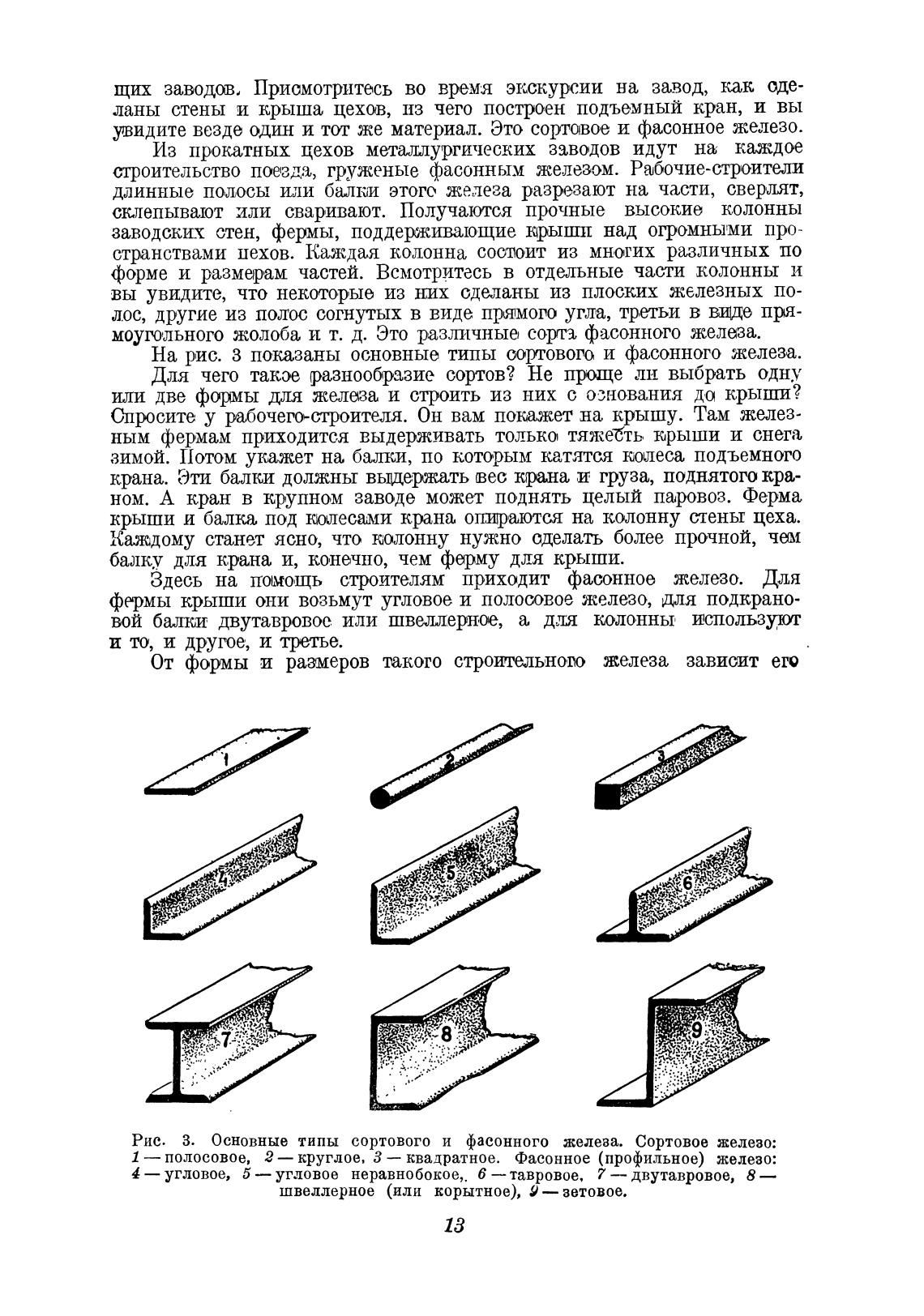

Рис. З. Основные типы сортового и фасонного железа. Сортовое железо:

1 — полосовое, 2— круглое, З — квадратное. Фасонное (профильное) железо:

4 — угловое, 5 — угловое неравнобокое,. 6 — тавровое, 7— двутавровое, 8—

швеллерное (или корытное), 9 — зетовое.

13
