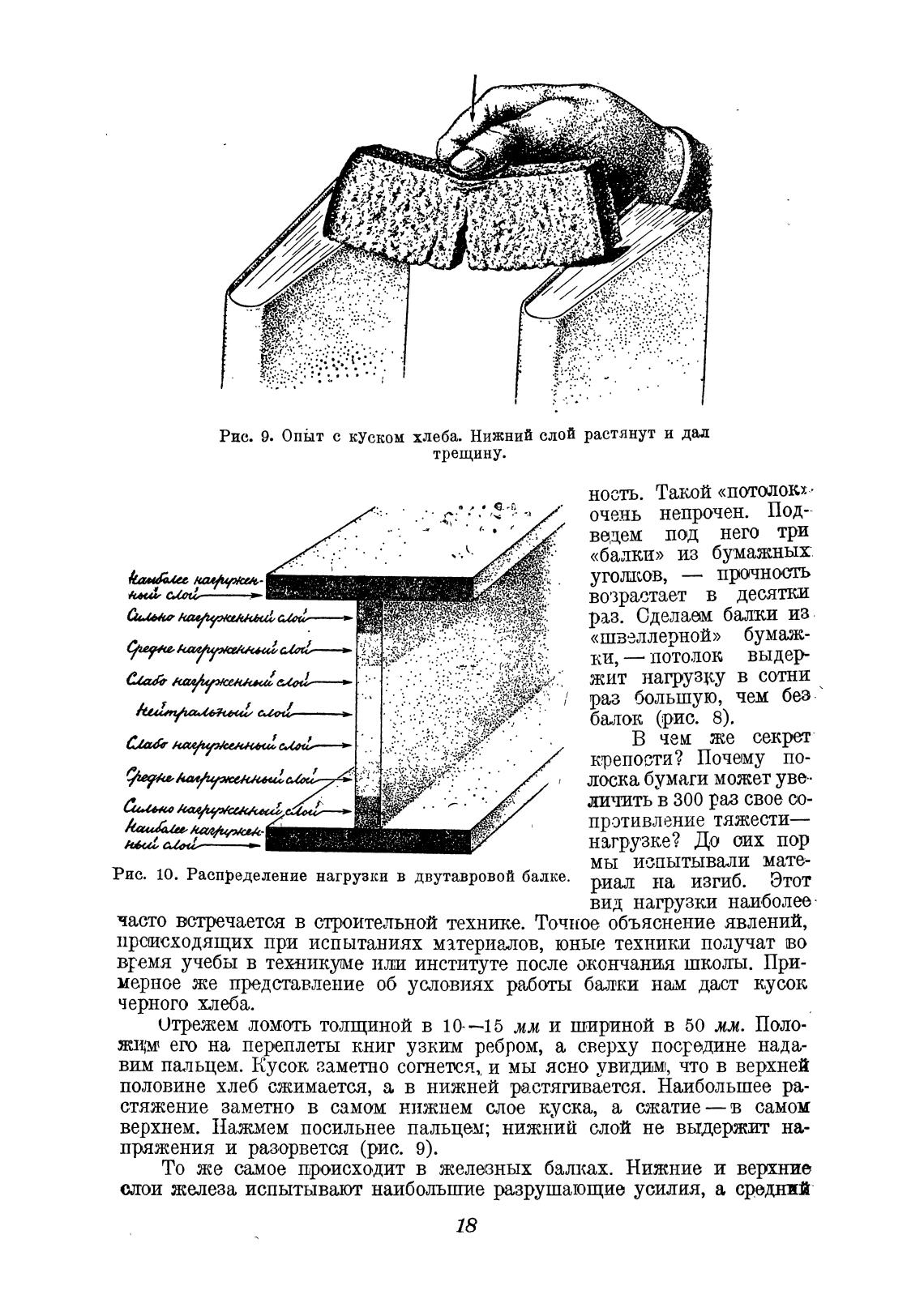

Рис. 9. Опжт с куском хлеба. Нижний слой растянут и дад

трещину.

ность. Такой «потолок)

очень непрочен. Под-

ведем под него три

«балки» из бумажных

— прочность

уголков,

возрастает в десятки

раз. Сделаем балки из

«швеллерной» бумаж-

Рис. 10. Распределение нагрузки в двутавровой балке.

ки, — потолок выдер-

жит нагрузку в сотни

раз большую, чем без

балок (рис. 8).

В чем же секрет

крепости? Почему по-

лоска бумаги может уве„

личить в 300 раз свое со-

противление тяжести—

нагрузке? До сих пор

мы испытывали мате-

риал на изгиб. Этот

вид нагрузки наиболее

часто встречается в строительной технике. Точное объяснение явлений,

прсисходящих при испытниях материалов, юные техники получат во

время учебы в техникуме или институте после окончания школы. При-

мерное же представление об условиях балки нам даст кусок

черного хлеба.

отрежем ломоть толщиной в 10-—15 мм и шириной в 50 мм. Поло-

жи;м его на переплеты книг узким ребром, а сверху посредине нада-

вим пальцем. Кусок заметно согнтя,. и мы ясно увидим, что в верхней

половине хлеб сжимается, а в нижней рстягивается. Наибольшее ра-

стяжение заметно в самом нижнем слое куска, а сжатие—в самом

верхнем. Нажмем посильнее пальцем; нижний слой не выдержит на-

пряжения и разорвется (рис. 9).

То же происходит в железных балках. Нижние и верхние

с.лои железа испытывают наибольшие разрушающие усилия, а средний

18
