бину в 10 мм (рис. 17, в). Отломим хвостовую часть сверла и вставим

ее в отверстие проволоки. Несколько легких ударов молотком хорошо

закрепят обломок сверла в проволочной державке.

Наш дыропробивной «станок» готов. Вставим одну сторону уголка

Х 4 в прорез призмы (предварительно хвост призмы зажмем в настль-

ных тисочках), конец сверла в державке введем в отверстие призмы и

сверху алегка ударим молотком. Конец сверла свободно пробивает жесть

уголка, вырубая маленький кружок. Рабочий конец сверла нельзя за-

тачивать, как шило: его нужно оставить плоским с острыми режущими

кромками. Призмочку полезно закалить, т. е. тагреть до красного ка-

ления и опустить в воду

Такой штамп в несколько раз ускоряет работу и повышает ее ка-

чество. В продаже имеются специальные ножницы с приспособлением

для пробивки дыр (рис. 18).

Набор инструментов мы пополним двумя-тремя напильниками раз-

ных, не особенно крупных размер (рис. 16, 9).

Для образования головки закл пки при работе нам нужна оправка.

Ее можно сделать из куска же езной (лучше стальной) проволоки

диаметром в 5 мм. На оцном конце высверлим небольшое конусное

углубление в 2 мм диаметром и 5 мм глубиной. При кленке мы уста-

навливаем углубление оправки на конец гвоздя, который надо закле-

пать, и двумя-тремя ударами молотка по другому концу оправки накле-

пываем вторую головку заклепки.

Небольшая настольна.я наковальня должна быть с однйМ граненым

заостренным концом для њлепки в узких местах. Ширина наковальни

20—25 мм, длина — 120—150 мм.

Самым дорогим предметом оборудования будут настольные

тиски— лучше с параллельным движением губок (рис. 16, 10). Они

стоят от 12 до 18 рублей.

Все оборудование мастерской для нашего строительства будет

стоить 25—30 рублей. Покупать его юным техникам, работающим в ДТ()

и школьных мастерских, нет надмности: там этот инструмент есть

всегда, а для самодеятејљного кружка юных конструкторов придется

приспособить имеющийся под рукой инструмент, а кое-что прикупить.

Юные техники обращают мало внимания на свое рабочее место.

Это большой недостаток. Есјш не в порядке инструмент, если пртхо-

1 — стол разметки

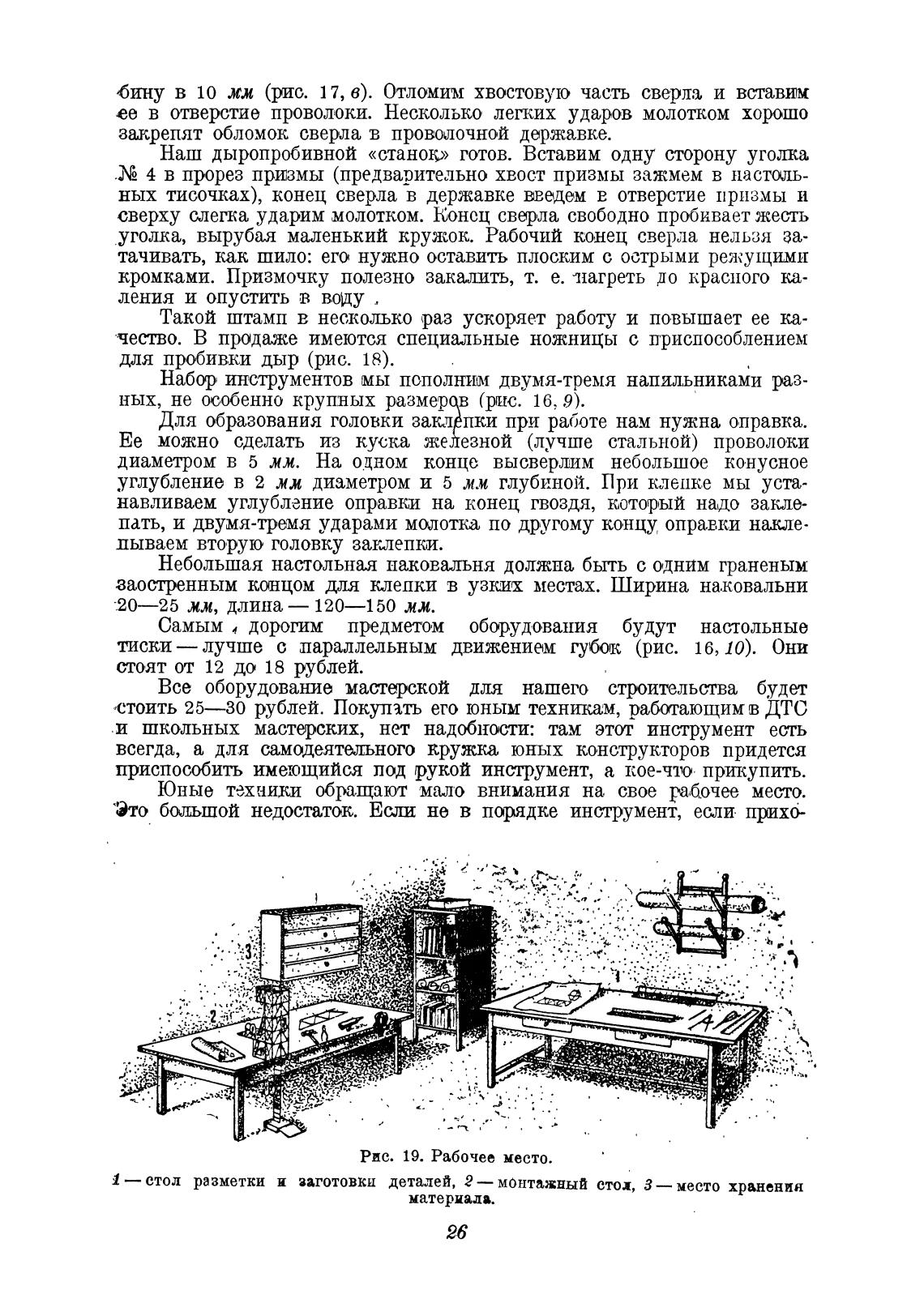

Рис. 19. Рабочее место.

и заготовки деталей, 2— монтажный стол, З

материала.

26
