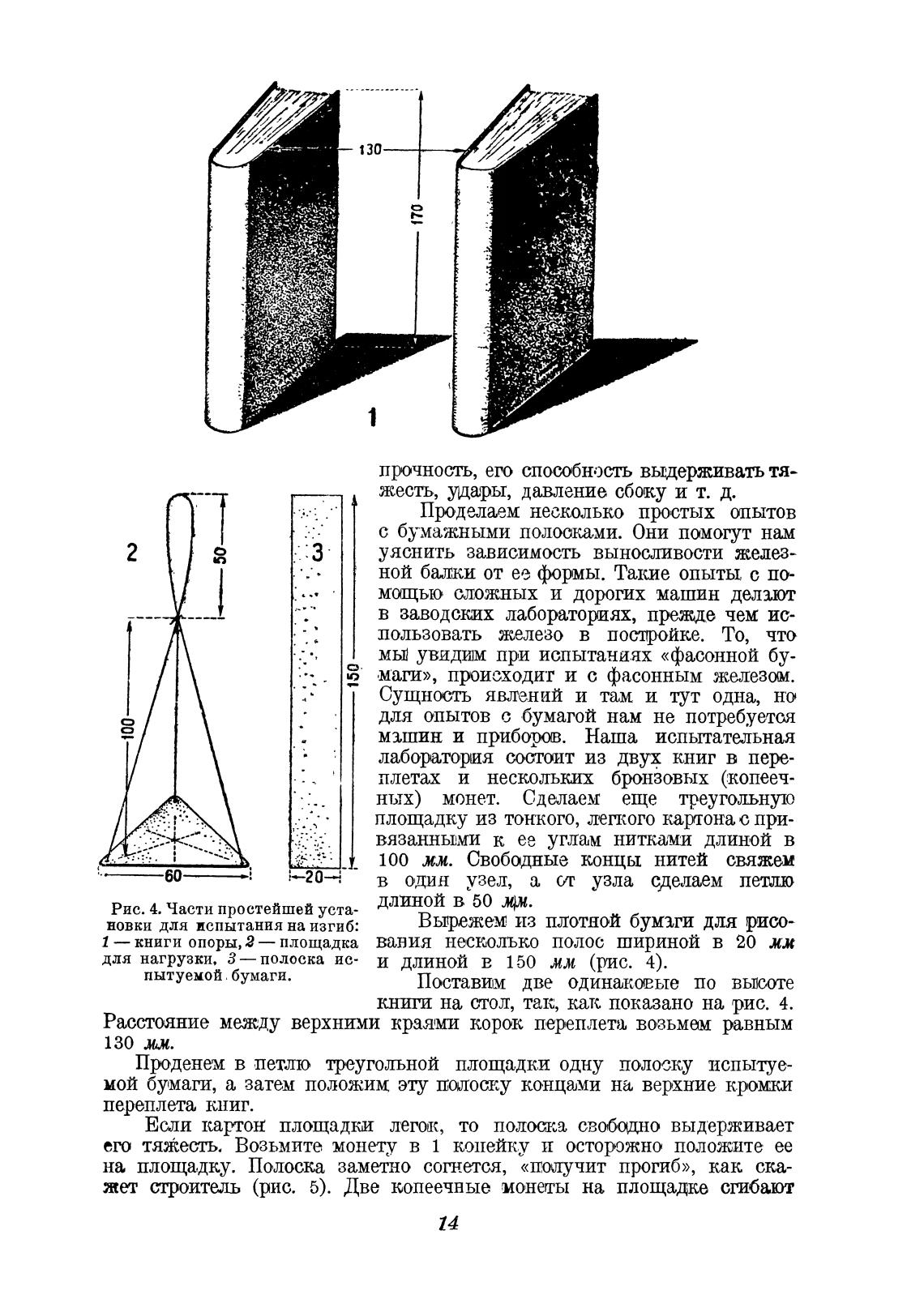

Рис. 4. Части простейшей уста-

новки для испытания на изгиб:

1 — книги опоры, 2 — площадка

для нагрузки, З — полоска ис-

пытуемой бумаги.

130

1

прочность, его способность выдерживать тя-

жесть, удары, давление сбоку и т. д.

Проделаем несколько простых опытов

с бумажными полосками. Они помогут нам

уяснить зависимость вынос,ливости желез-

ной балки от ее формы. Такие опыты с по-

мощью сложных и дорогих машин делают

в заводских лабораториях, прежде чем ис-

пользовать железо в постройке. То, что

мы увидим при испытаниях «фасонной бу-

маги», происходит и с фасонным железш.

Сущность явлений и там и тут одна, но

для опытов с бумагой нам не потребуется

мзшин и приборов. Наша испытательная

лаборатория состоит из двуц книг в пер

плетах и нескольких бронзовых (копееч-

ных) монет. Сделаем еще треугольную

площадку из тонкого, легкого картона с при-

вязанными к ее углам нитками длиной в

100 мм. Свободные концы нитей свяжем

в один узел, от узла сделаем петлю

длиной в 50 мри.

Вырежем из плотной бумаги для рисо-

вания несколько полос шириной в 20 хм

и длиной в 150 мм (рис. 4).

Псютавим две одинаковые по высоте

книги на стол, так, как показано на рис. 4.

Расстояние между верхними краями корок переплет возьмем равным

130 ли.

Прденем в петлю треугольной площадки одну полозку испытуе-

мой бумаги, а затем положим эту птлоиу концами на верхние кромки

переплета книг.

Если картон площадки легок, то полоска свободно выдерживает

его тяжесть. Возьмите монету в 1 копейку п осторожно положите ее

на площадку. Полоска заметно согнется, «получит прогиб», как ска-

жет строитель (рис. 5). Две копеечные монеты на площадке сгибают
