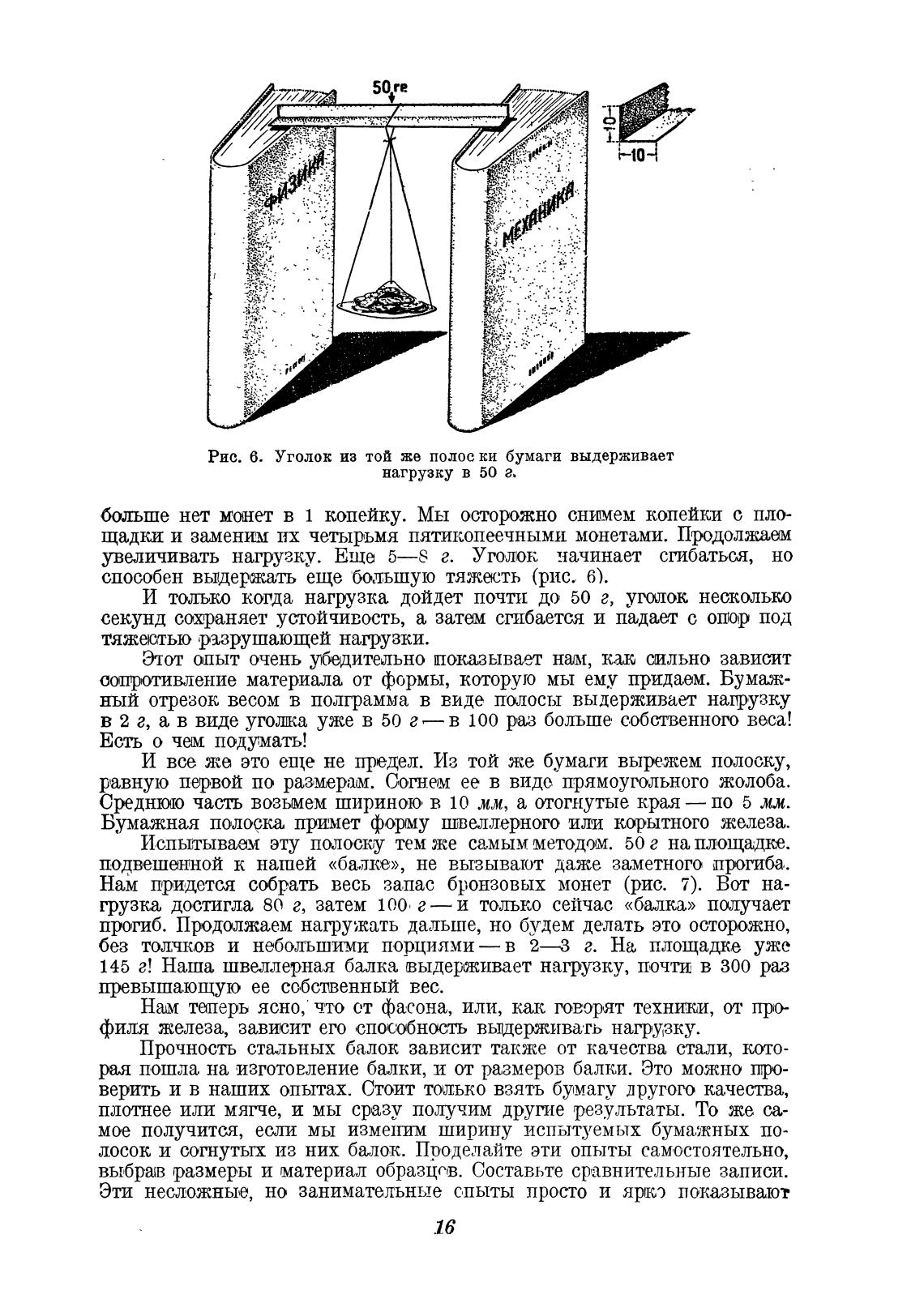

Рис. б. Уголок из той же полос ки бумаги выдерживает

нагрузку в 50 г.

бојљше нет монет в 1 копейку. Мы осторожно снимем копейки с пло-

щадки и заменим их четырьмя пятикопеечными монетами. Продолжаем

увеличивать нагрузку. Еще 5—8 г. Уголок начинает сгибаться, но

способен выдержать еще большую тяжесть (рис. 6).

И только когда нагрузка дойдет почти до 50 г, угшгок несколько

секунд сохраняет устойчивость, а затем сгибается и падает с опор под

тяжестью разрушающей нагрузки.

Этот опыт очень убедительно показывает нам, как, сильно зависит

сопротивление материала от формы, которую мы ему придаем. Бумал-

ный отрезок весом в полграмма в виде полосы выдерживает напрузку

в 2 г, а в виде угојжа уже в 50 100 раз больше собственного веса!

Есть о чем подумать!

И все же это еще не предел. Из той же бумаги вырежем полоску,

равную первой по размерам. Согнем ее в видо прямоугольного жолоба.

()кмнюю часть возьмем шириною в 10 мм, а отогнутые кра.я— по 5 мм.

Бумажная полоща примет форму швеллерного или корытного железа.

Испытываем эту полоску тем же самым методом. 50 г на площадке.

подвешенной к нашей «балке», не вызывают даже заметного прогиба.

Нам придется смрать весь запас бронзовых монет (рис. 7). Вот на-

грузка достигла 80 г, затем 100, г—.и только сейчас «балка» получает

прогиб. Продолжаем нагружать дальше, но будем делать это осторожно,

без толчков и небольшими порциями— в 2—3 г. На площадке уже

145 г! Наша швеллерная балка выдерживает нагрузку, почти в 300 раз

прышающую ее собственный вес.

Нам теперь ясно; что от фасона, или, как говорят техники, от про-

филя железа, зависит его способность выдерживать нагрузку.

Прочность стальных балок зависит также от качества стали, кото-

рая пошла на изготовление балки, и от размеров балки. Это можно про-

верить и в наших опытах. Стоит тлько взять бумагу другого качества,

плотнее или мягче, и мы сразу получим другие результаты. То же с,а-

мое получится, если мы изменим ширину испытуемых бумажных по-

лосок и согнутых из них балок. Проделайте эти опыты самостоятельно,

выбрав размеры и материал образцов. Составьте сравнительные записи.

Эти несложные, но занимательные спыты просто и яркэ показывают
