ошибку, сверловщик просверјтит дыры не там, где нужно, а, при с,борке

окажется, что детали не подходят, и весь труд пропадет на,прасно. Вот

почему на заводах очень внимательно следят за измерительным ин-

струментом и берегут его.

Длину отмеренного куска, или место отверстия для заклепок раз-

метчик отмечает чертилкой. Стальное острое шило будет хорошей чер-

тилкой. Кусок стальной проволоки, заточенной с обеих сторон, — на-

стоящая чертилка разметчика (рис. 16, .3).

Очень необходим угольник. Для пашей работы достаточно деревян-

ного или чертежного целлюлоидного угольника (рис. 19, 11).

Полезно иметь циркуль для слесарно-кровельньгх работ (рисл 16, 4).

После разметки •мы сделаем проверку размеров по чертежу, а затем

раврежем материал по рискам. — следам, оставленным чертилкой.

Для этого нам нужны ножницы. Жесть хорошо режется простыми

швейными ножницами, но они скоро утомляют пальцы. Небольшие

ножницы по железу с пружиной, разводящей леЗНИЯ, наиболее при-

годны для нашей работы. Такие ножницы можно зажать в настольные

тисочки, они режут хорошо и долго не тупятся (рис. 16, 5).

Из ручного инструмента нам нужен будет молоток весом 200—

300 г (полезно иметь еще один, более легкий молоток, рис. 16, 6),

плоскогубцы, круглогубцы и небольшие кусачки для гвоздей и про-

волоки-

Дыры для заклепок можно сделать тремя способами. Первый,

самый простой, но не самый лучший, — это пробивание шилом

(рис. 16, 7). Деталь надо положить на торец небольшого куска доски,

поставить острие шила на место, где должна быть дыра, а по рукоятке

шила не смлъно ударить молотком. Жесть свободно пробивается, но

шило оставляет заусеницы, которые иногда заметны даже после склеп-

1

5

2

10

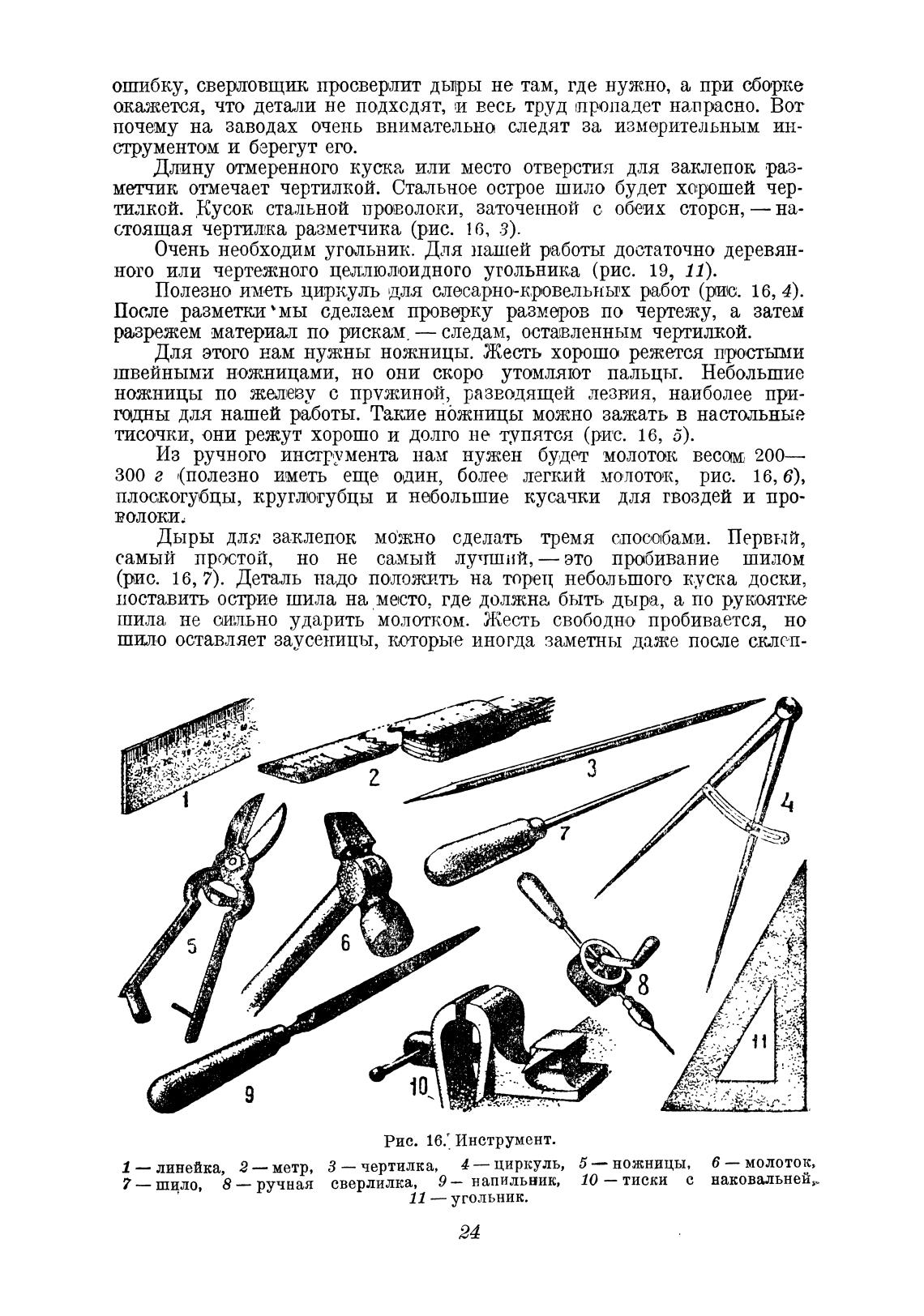

Рис. 16.' Инструмент.

7

4

е:

9

8

5 — ножницы, 6 — молоток,

10 — тиски с наковальней„

1 — линейка, 2 — метр, З — чертилка, 4— циркуль,

7 — шцло, 8 — ручная сверлилка, 9— напильник,

11 — угольник.

24
