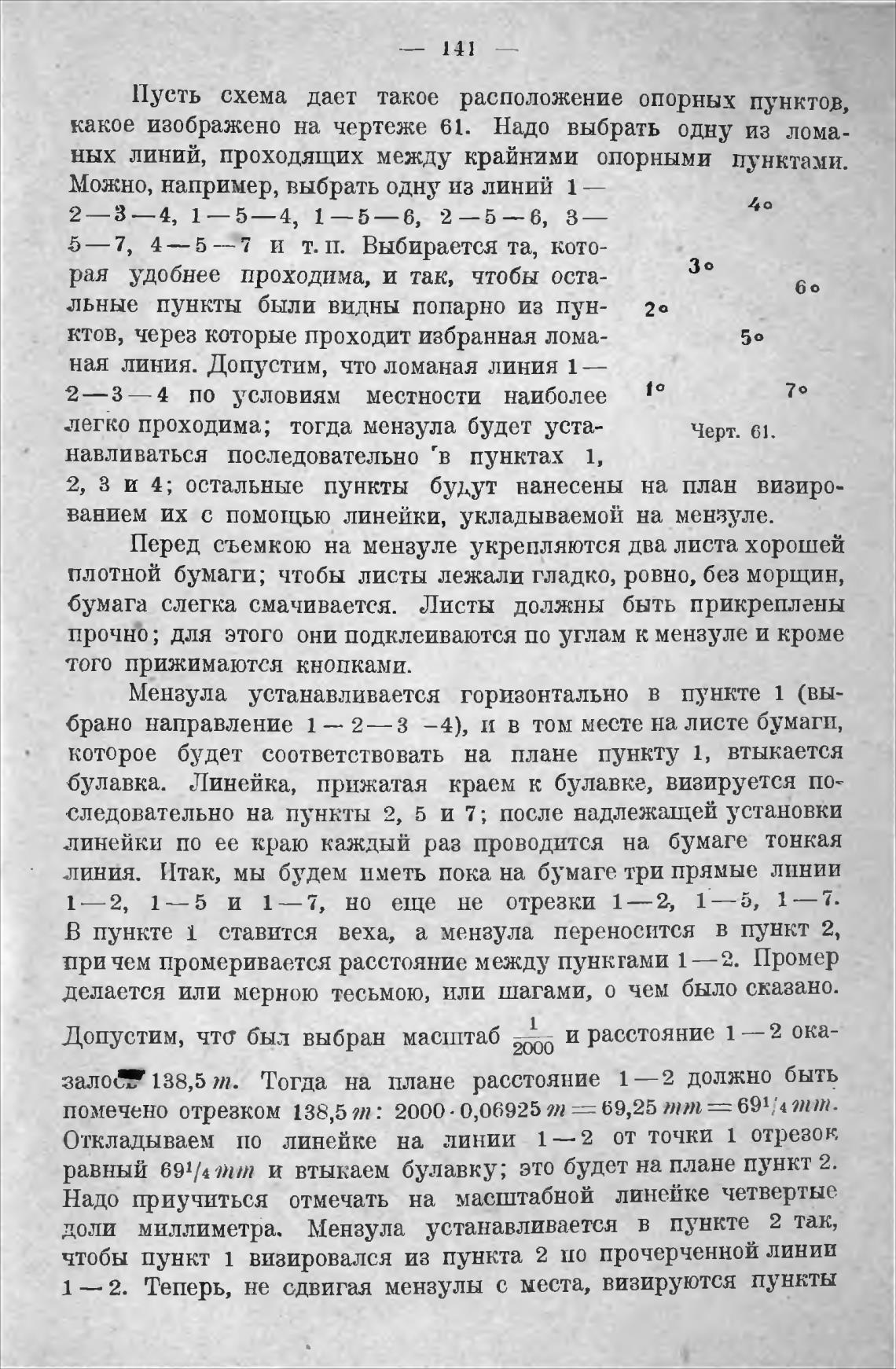

— 141

Пусть схема дает такое расположение опорных пунктов,

какое изображено на чертеже 61. Надо выбрать одну из лома-

ных линий, проходящих между крайними опорными пунктами.

Можно, например, выбрать одну из линий 1

2—3—4, 1—5—4, 1—5—6, 2—5—6, з—

5—7, 4—5— ' и т. п. Выбирается та, кото-

рая удобнее проходима, и так, чтобы оста-

льные пункты были видны попарно из пун-

ктов, через которые проходит избранная лома-

ная линия. Допустим, что ломаная линия 1—

2—3—4 по условиям местности наиболее

легко проходима; тогда мензула будет уста-

навливаться последовательно гв пунктах 1,

40

50

Черт. 61.

2, з и 4; остальные пункты будут нанесены на план визиро-

ванием их с помощью линейки, укладываемой на мензуле.

Перед съемкою на мензуле укрепляются два листа хорошей

плотной бумаги; чтобы листы лежали гладко, ровно, без морщин,

бумага слегка смачивается. Листы должны быть прикреплены

прочнђ; для этого они подклеиваются по углам к мензуле и кроме

того прижимаются кнопками.

Мензула устанавливается горизонтально в пункте 1 (вы-

брано направление 1 — 2—3 —4), и в том месте на листе бумаги,

которое будет соответствовать на плане пункту 1, втыкается

булавка. Линейка, прижатая краем к булавке, визируется по-

следовательно на пункты 2, 5 и 7; после надлежащей установки

линейки по ее краю каждый раз проводится на бумаге тонкая

линия. Итак, мы будем иметь пока на бумаге три прямые лпнии

—7.

1—2, 1—5 и 1—7, но еще не отрезки 1—2, 1—5, 1

В пункте 1 ставится веха, а мензула переносится в пункт 2,

Промер

три чем промеривается расстояние между пунк гами 1—2.

делается или мерною тесьмою, или шагами, о чем было сказано.

1

и расстояние 1 —2 ока-

Допустим, что был выбран масштаб

залоъь 138,5 т. Тогда на плане расстояние 1—2 должно быть

69,25 6913 ТТ.

помечено отрезком 138,5т: 2000-0,06925 т =

Откладываем по линейке на линии 1—2 от точки 1 отрезок

равный 691/4 пип и втыкаем булавку; это будет на плане пункт 2.

Надо приучиться отмечать на масштабной линейке четвертые

доли миллиметра. Мензула устанавливается в пункте 2 так,

чтобы пункт 1 визировался из пункта 2 по прочерченной линии

1 — 2. Теперь, не сдвигая мензулы с места, визируются пункты
