При каком расположении фигуры относительно плоскосга ее проекция пред-

ставляет собою прямую линию?

26. Спроектируйте на плоскость Н два концентрических круга, расположе.а-

ных параллельно плоскости проекцин.

27. Чему равна проекция окружности радиуса R = 5 ся, если плоскость

круга г.ерпендикулярна к плоскости проекции?

П. Спроектируйте на горнзонтальную плоскость прямоугольник ABCD, одни

сторона которого DC лежит на плоскостн проекции (рис. 153).

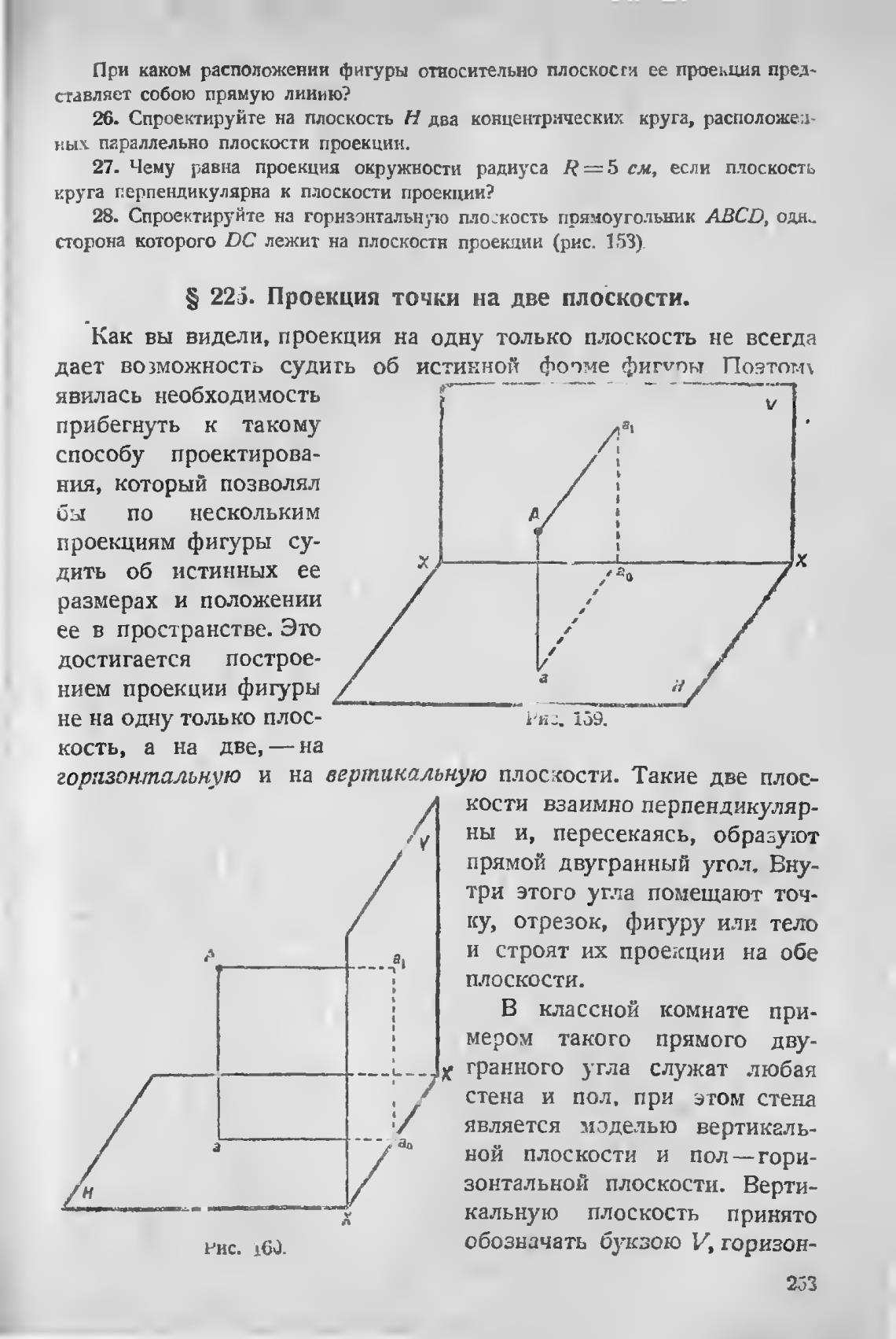

S 225. Проекция точки на две плоскости.

Как вы видели, проекция на одну только плоскость не всегда

дает возможность судить об истинной фопме фиг«иоы Поэтот.п

явилась необходимость

прибегнуть к такому

способу проектирова-

ния, который позволял

63! по нескольким

проекциям фигуры су-

дить об истинных ее

размерах и положении

ее в пространстве. Это

достигается построе-

нием проекции фигуры

не на одну только плос-

кость, а на две, — на

а

горизонтальную и на вертикальную плоскости. Такие две плос-

а

н

рис. 160.

кости взаимно перпендикуляр-

ны и, пересекаясь, образуют

прямой двугранный угол. Вну-

три этого угла помещают точ-

«у, отрезок, фигуру или тело

и строят их проекции на обе

плоскости.

В классной комнате при-

мером такого прямого дву-

гранного угла служат любая

стена и пол. при этом стена

является моделью вертикаль-

ной плоскости и пол— гори-

зонтальной плоскости. Верти-

кальную плоскость принято

обозначать буквою V, горизон-

263
