предмета дана: на горизонтальной плоскости проекций Н, если

смотреть на него сверху; на вертикальной плоскости

если смотреть на него спереди; наконец на второй вертикальной

плоскости проекций Щ, если смотреть на него сбоку, справа.

Горизонтальную проекцию называют также планом, первую вер-

тикальную — фасадом, вторую вертикальную — профилем пред-

мета. Технический чертеж, снабженный кроме того указаниями о

размерах отдельных частей предмета и пояснением, из какого

јатеоиала птедмет должен быть изготовлен, является для рабо-

чего тем рабочим чертежом,

по которому он изготовляет

заказ.

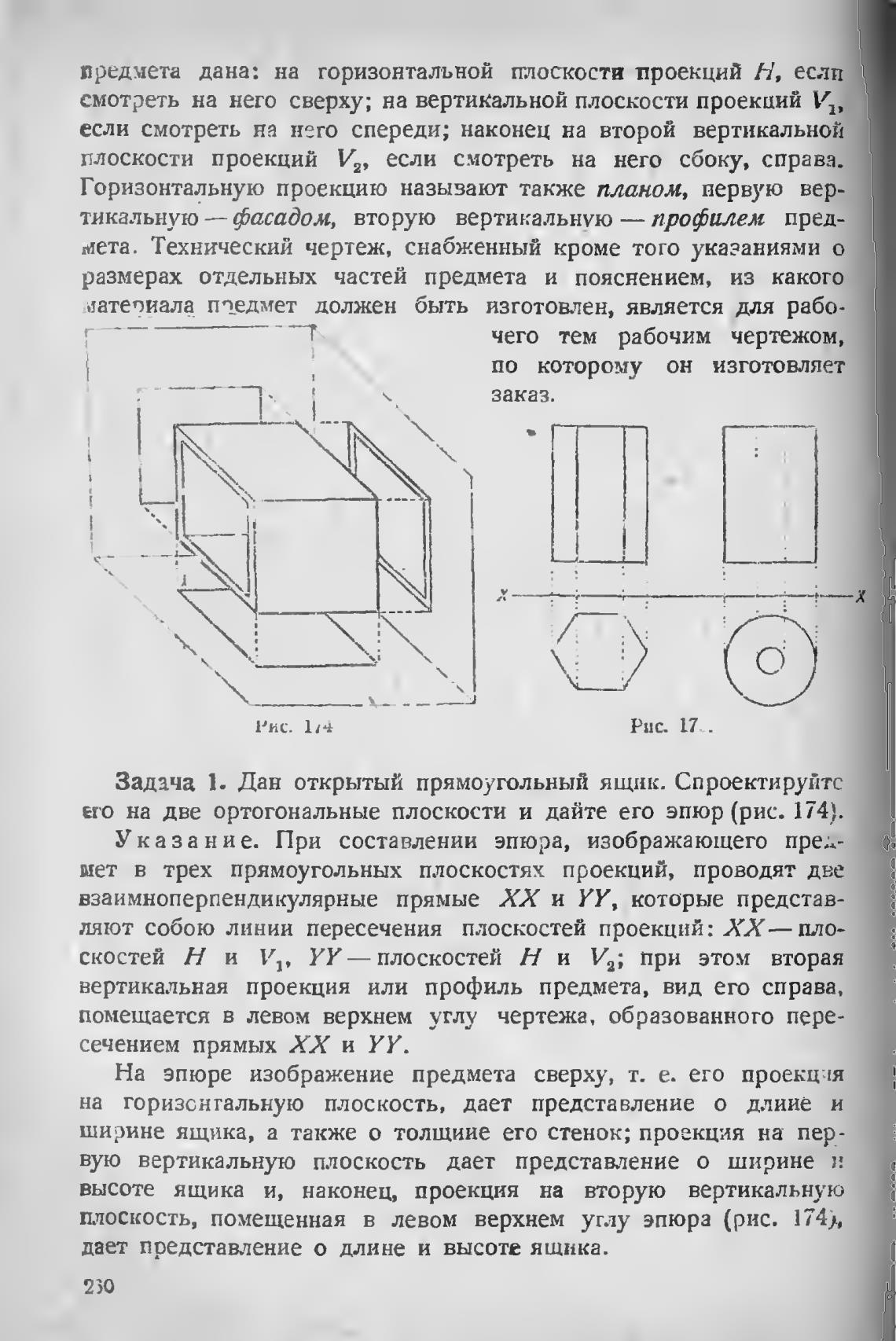

Рис.

Рис. 17 .

Задача 1. Дан открытый прямоугольный ящик. Спроектируйтс

но на две ортогональные плоскости и дайте его эпюр (рис. 174).

Указа ни е. При составлении эпюра, изображающего прек-

мет в трех прямоугольных плоскостях проекций, проводят две

взаимноперпендикулярные прямые ХХ и У У, которые представ-

ляют собою линии пересечения плоскостей проекций: ХХ— пло-

скостей Н и V , У У — плоскостей Н и V2“, при этом вторая

вертикальная проекция или профиль предмета, вид его справа,

помещается в левом верхнем углу чертежа, образованного пере-

сечением прямых ХХ и У У.

На эпюре изображение предмета сверху, т. е. его проекцля

на горизонтальную плоскость, дает представление о длиие и

ширине ящика, а также о толщиие его стенок; проекция на пер-

вую вертикальную плоскость дает представление о ширине

высоте ящика и, наконец, проекция на вторую вертикальную

плоскость, помещенная в левом верхнем углу эпюра (рис. 174',

дает представление о длине и высоте ящика.

230
