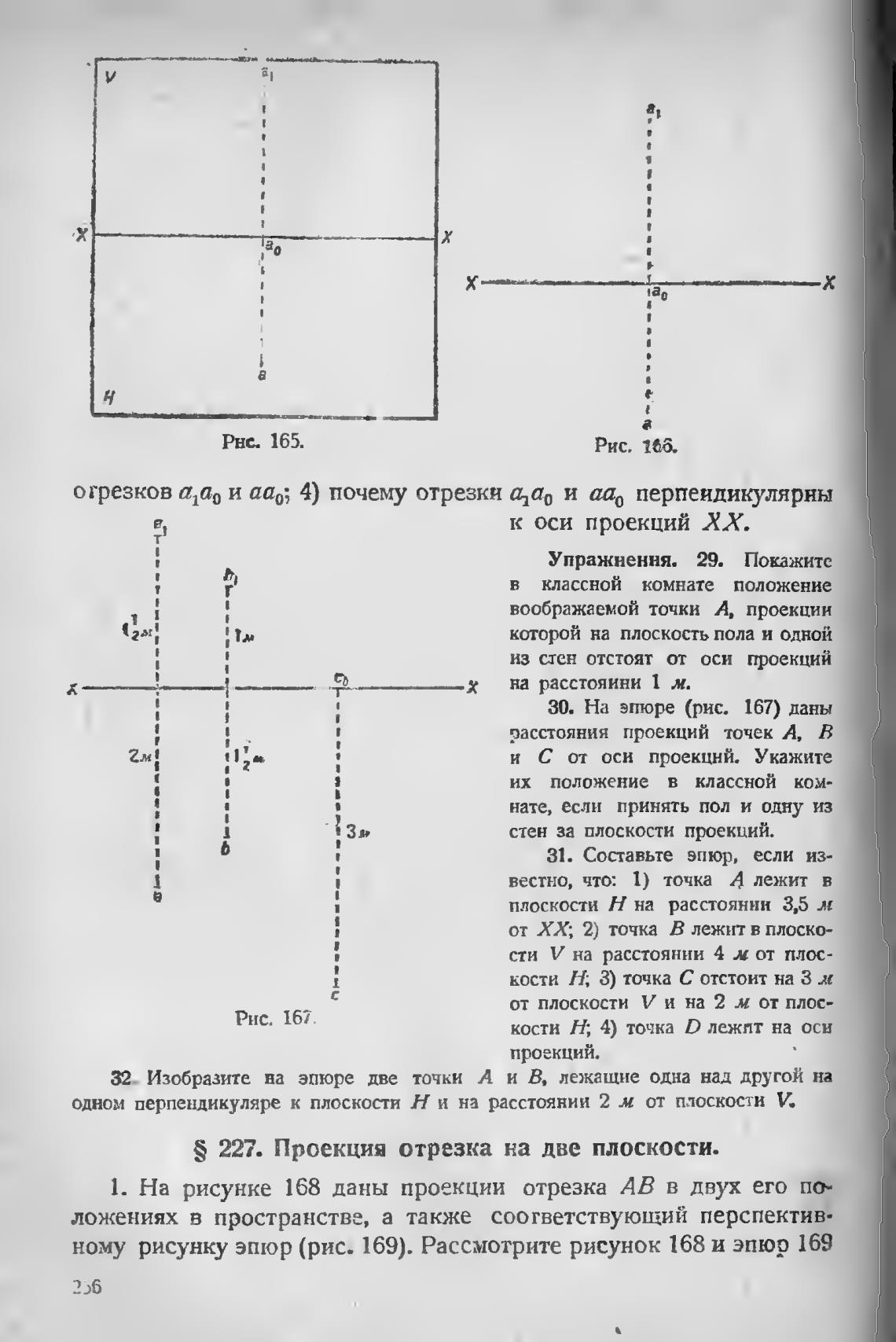

Рнс. 165.

Рис.

отрезков и аао; 4) почему отрезки атао и аао перпендикулярны

Рис. 167.

к оси проекций ХХ.

Упражнення. 29. Покажите

в классной комнате положение

воображаемой точки А, проекции

которой на плоскость пола и одной

из стен отстоят от оси проекций

на расстояини 1 ж.

30. На эпюре (рис. 167) даны

расстояния проекций точек А, В

и С от оси проекцнй. Укажите

их положение в классной ком-

нате, если принять пол и одну из

стен за плоскости проекций.

31. Составьте эпюр, если из-

вестно, что: 1) точка Л лежит в

плоскости Н на расстояннн 3,5 м

от ХХ; 2) точка В лежит в плоско-

сти V на расстоянии 4 х от плос-

кости Н; З) точка С отстоит на З м

от плоскости V и на 2 м от плос-

кости Н; 4) точка D лежпт на оси

проекций.

Изобразите на эпюре две точки А и В, лежащие одна над другой на

одном перпендикуляре к плоскости Н и на расстоянии 2 м от плоскости V.

S 227. Проекция отрезка на две плоскости.

1. На рисунке 168 даны проекции отрезка АВ в двух его по-

ложениях в пространстве, а также соогветствующий перспектив-

ному рисунку эпюр (рис. 169). Рассмотрите рисунок 168 и эпюр 169

206
