Вопрос. Каково положение прямой в пространстве, если ее пг,оекния п

плосхость Н изображена на вшоре прямой, перпендикулярной оси вроекций?

Сделайте чертеж.

Упражнения. 33. Спроектируйте на две плоскости: 1) верхний край вашего

стола; 2) шиур висячей лампы; З) переплет оконной рамы; 4) нижний край стен-

ной доски и проставьте на эпюре размеры проектируемых предметов и их рас-

стояние от плоскостей Н и У.

34. Представьте себе веревку, протяиутую из одного угла клаес.ной комвиты

на расстоянии З м от пола в противоположный угол комнаты на расстоянни 5

от пола» и спроектируйте ее на две плоскости.

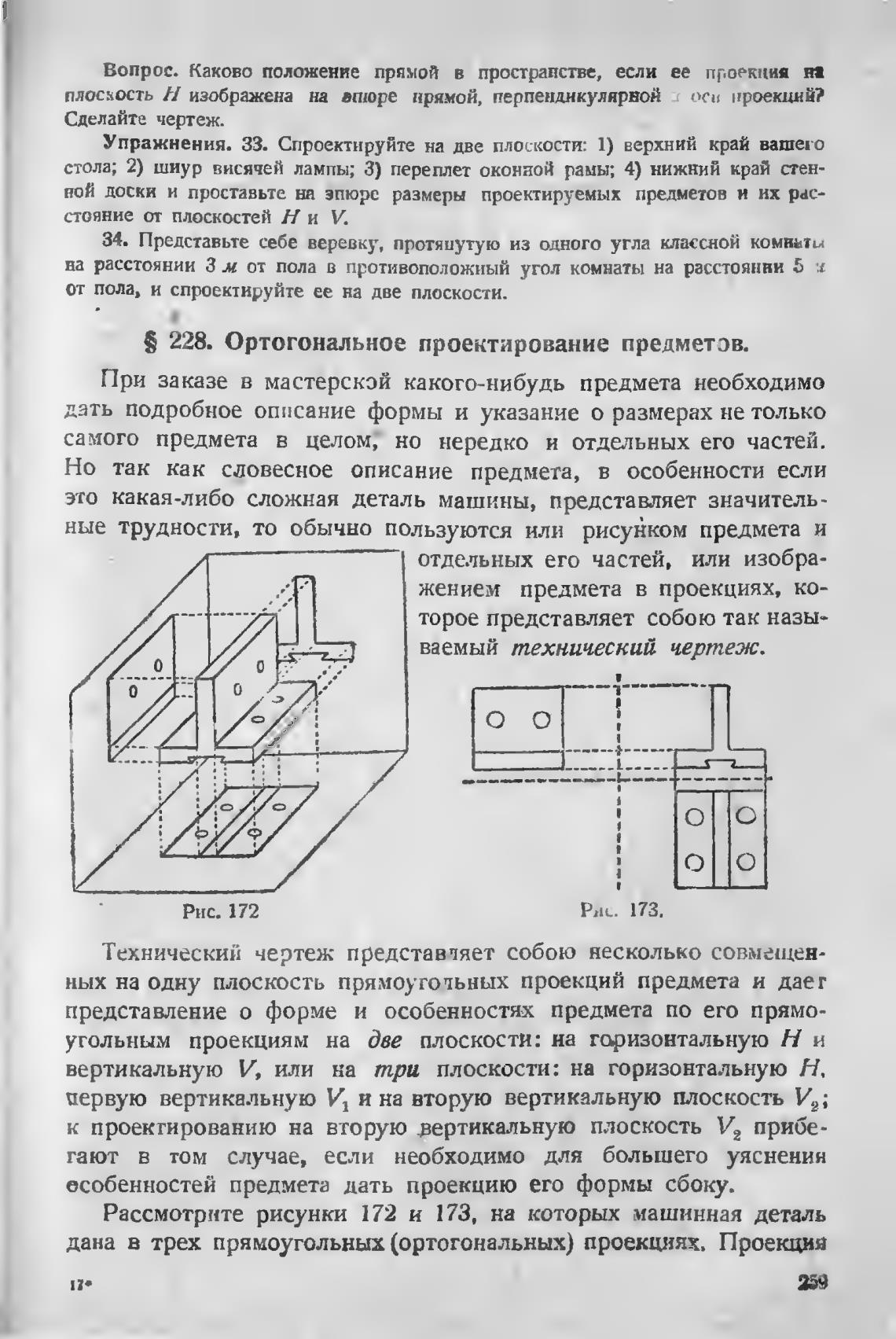

S 228. Ортогональное проектирование предметов.

При заказе в мастерской какого-нибудь предмета необходимо

дать подробное описание формы и указание о размерах не только

самого предмета в целом; но нередко и отдельных его частей.

Но так как словесное описание предмета, в особенности если

это какая-либо сложная деталь машины, представляет значитель-

ные трудности, то обычно пользуются или рисуЙком предмета и

отдельных его частей, или изобра-

жением предмета в проекциях, ко-

торое представляет собою так назы-

ваемый техникскџй чертеж.

о

о

о

Рис. 172

Ряс. 173.

Технический чертеж представляет собою несколько совмеищен-

ных на одну плоскость прямоугольных проекций предмета и дает

представление о форме и особенностях предмета по его прямо-

угольным проекциям на две плоскости: на горизонтальную Н и

вертикальную V, или на три плоскости: на горизонтальную Н.

первую вертикальную И и на вторую вертикальную плоскость V2;

к проектированию на вторую вертикальную плоскость прибе-

гают в том случае, если необходимо для большего уяснения

есобенностей предмета дать проекцию его формы сбоку.

Рассмотрите рисунки 172 и 173, на которых машинная деталь

дана в трех прямоугольных (ортогональных) проекциях. Проекция
