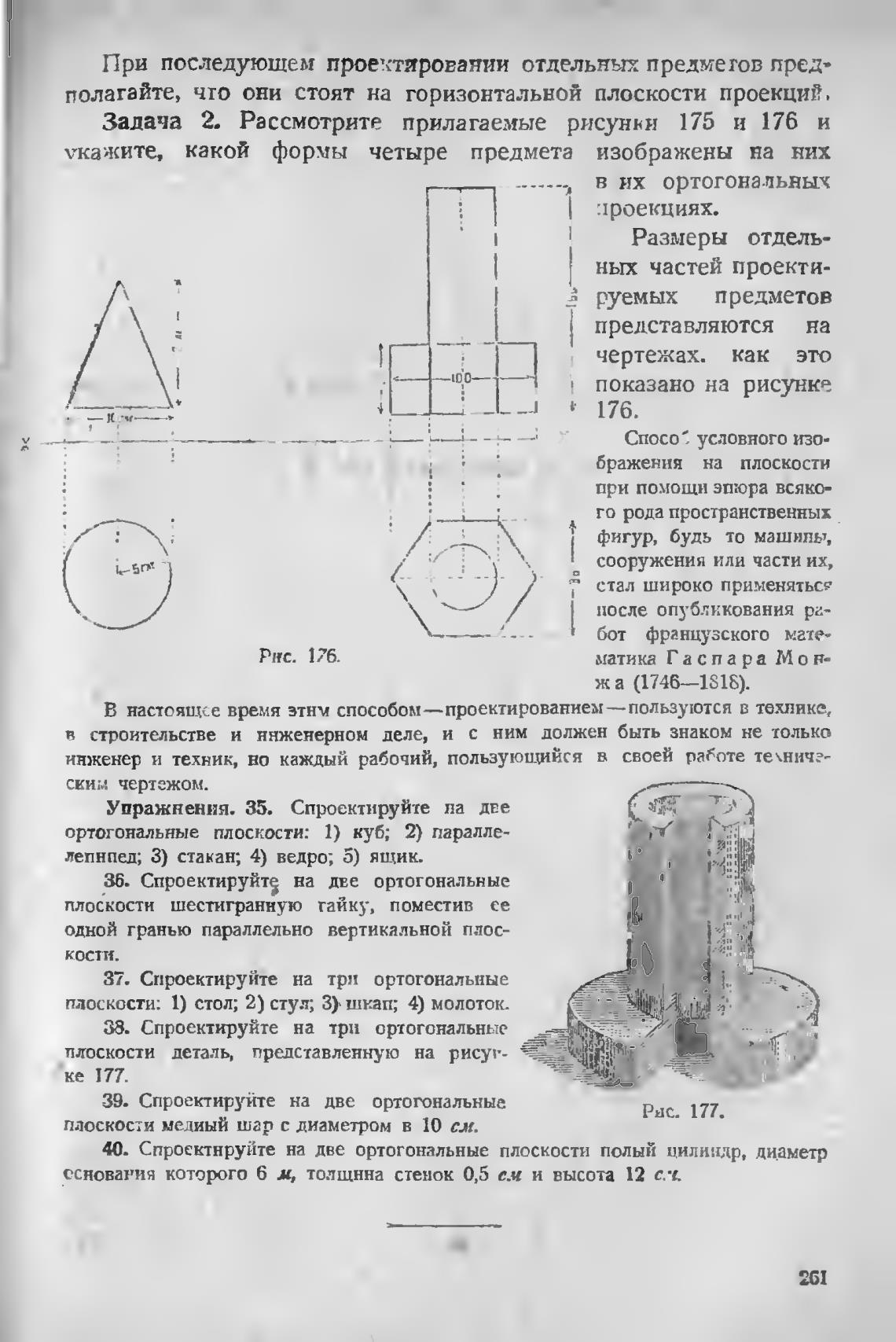

При последующем проектпрораяии отдельных предметов пред-

полагайте, что они стоят на горизонтальной плоскости проекций,

Задача Рассмотрите прилагаемые рисунки 175 и 176 и

какой фор.мы четыре предмета

4

Рас. 176.

изображены на них

в их ортогональных

:1роекциях.

Размеры отдель-

ных частей проекта-

руемых предметов

представляются на

чертежах. как эго

показано на рисунке

Спосо", условного изо.

бражения на плоскости

при помощи эпюра всяко-

го рода пространственных

4

фигур, будь то машины,

сооружения или части их,

— стал широко применятьср

после опубликования ра-

бот французского мате-

матика Гаспара Мон-

ж а (1746—1S18).

В настоящее время этнм способом—проектированием—пользуются в технике,

в строительстве и ннженерном деле, и с ним должен быть знаком не только

инженер и техник, во каждый рабочий, пользующийся в своей работе те книч?-

скин чертежом.

Упражнения. 35. Спроектируйте па две

ортогональные плоскости: 1) куб; 2) паралле-

лепнпед; З) стакан; 4) ведро; 5) ящик.

36. Спроектируйт; на две ортогональные

плоскости шестигранную гайку, поместив ее

одной гранью параллельно вертикальной пиос-

КОСТН.

37. на тря ортогональные

плоскости: 1) стол; 2) стул; З) шкап; 4) молоток.

38. Спроектируйте на три ортогональные

плоскости деталь, представленную на рисуе-

ке 177.

39. Спроектируйте на две ортогональные

плоскос:и медиый шар с диаметром в 10 см.

Рис. 177.

40. Спроектнруйте на две ортогональные плоскости полый цилиндр, диаметр

есновария кочюго 6 м, толщнна стенок 0,5 ем и высота 12 с.“.

261
