почему. Укажите. проекциями каких ланий являются отрезкя

о:ао и а а.

Понятно, что длина перпендикуляра Аа или аро определяет вы-

точки над горизонтальной плоскостыо, длина же перпендику-

даря ,да: или аоа — расстояние точки А до вертикальной плоскости.

Из этого следует, что для опреде пения положения точки А

в пространстве достаточно знать длину проекций атао и а.оа пер-

пендикуляров Аа и Ад на плоскости V Н. Укажите на рисун-

ках 162 и 163 положение точек А, Р С по проекциям перпен-

дизуляров, опущенных из точек А, В н С на плоскости V и Н.

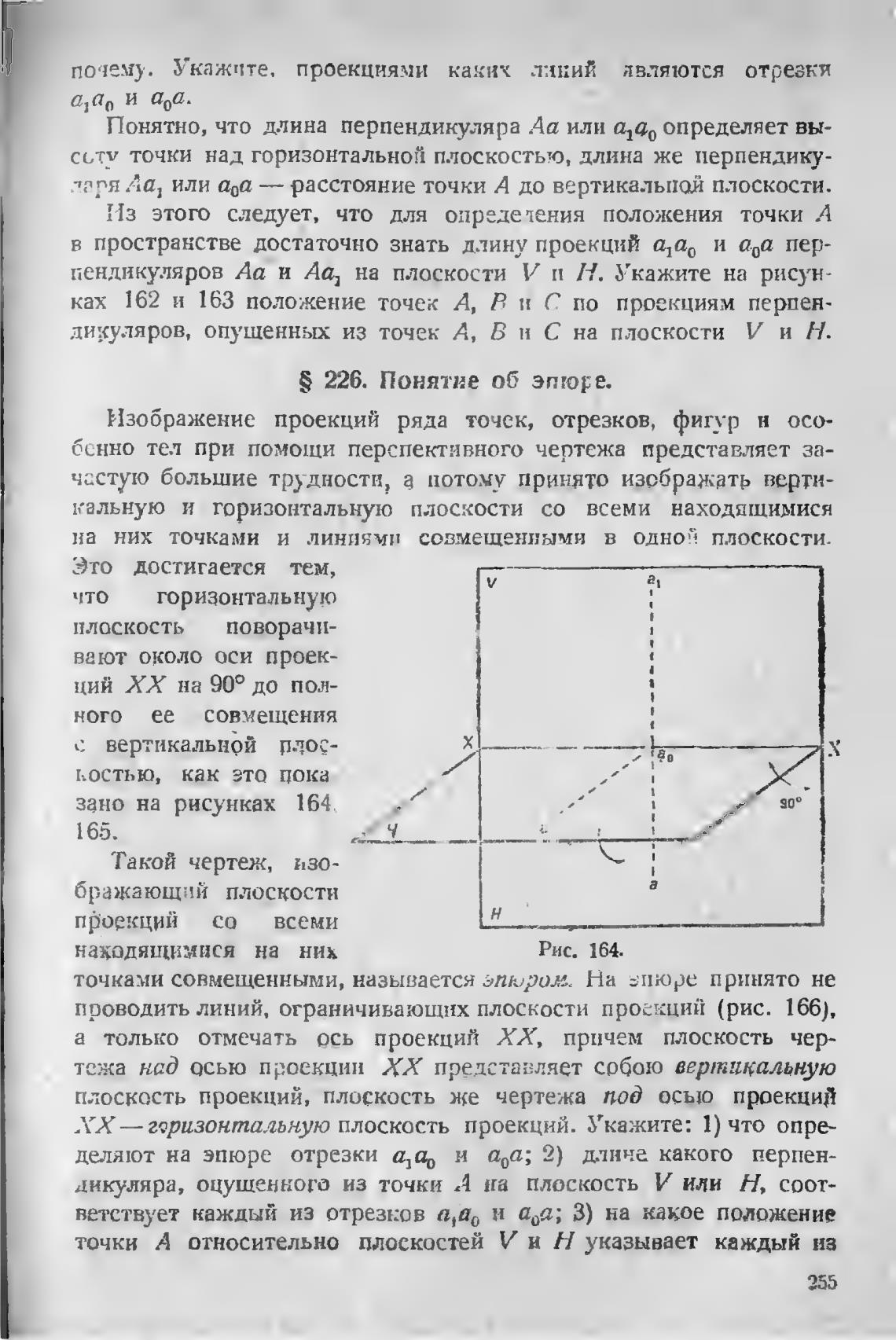

S 226. Понятне об эпюре.

Изображение проекций ряда точек, отрезков, фигур н осо-

бонно тел при помощи перспективного чертежа представляет за-

частую большие трудности, а потому принято изображать верти-

кальную и горизонтальную плоскости со всеми находящимися

на них точками и линиямИ совмещениымя в одной п.лоскости.

Это достигается тем,

что

горизонтальную

плоскость

поворачи-

веют около оси проек-

ций ХХ на 900 до пол-

ного ее совмещения

е. вертикальной П.ЧОС-

костью, как это пока

зано на рисунках 164

165.

Такой чертеж, изо-

бражающ“й плоскости

гфоекций со всеми

находящимися на них

х

а

н

Рис. 164.

точками совмещенными, называется эпюром, На эпюре принято не

проводить линий, ограничивающих плоскости проекций (рис. 166),

а только отмечать ОСЬ проекций Х Х, причем плоскость чер-

тсжа над осью проекции ХХ представляет собою вертикальную

плоскость проекций, плоскость же чертежа под осью проекций

„М Х— геризонтальную плоскость проекций. Укажите: 1) что опре-

деляют на эпюре отрезки азао и аоа; 2) длине какого перпен-

дикуляра, оцущенного из точки А на плоскость V или Н, соот-

ветствует каждый из отрезков а,ао н аоа; 3) на какое положение

точки А относительно плоскостей V и Н указывает каждый нз
