ратное движение врубовой мы получим,

вращая блок 5 в противоположном напра-

вьлении.

Подрубленный и отделенный от пласта

отбойными молотками уголь перебрасывается

участку скрепера 17 (рис. 51). Наш скре-

пер мы сделаем по рис. 55. Отрезок поло-

сового железа длиной в 100 мм согнем,

как указано на рисунке. Это будут стенки

скрепера. К нижней кромке стенок заклеп-

ками приделаем два уголка N2 4 длиной в

38 мм—- 2. Горизонтальные стороны угол-

ков вырежем в виде зубьев. Сверху для

жесткости надо приклепать отрезок поло-

ссвого железа 1—3, соединив его со стен-

ками накладками 5.

С открытой стороны скрепера, к стен-

нам, мы приделаем две петли 6 для тяго-

вого каната 13 (рис. 51). Для второго конца

каната, с наружной стороны, установим

петлю 18.

Место для скрепера на площадке ука-

зано на рис. 51. Тяговой канат 13 переки-

нут через ведущий блок — 11 и напра-

вляющий 12. Вращ•хя блок 11, мы передви-

гаем скрепер вдоль забоя. Стенки скрепера

захватывают отбитый уголь и сталкивают

его в отверстие 14. Уголь попадает в жолоб

поставленного внизу транспортера (рис. 51).

-7

6-

5

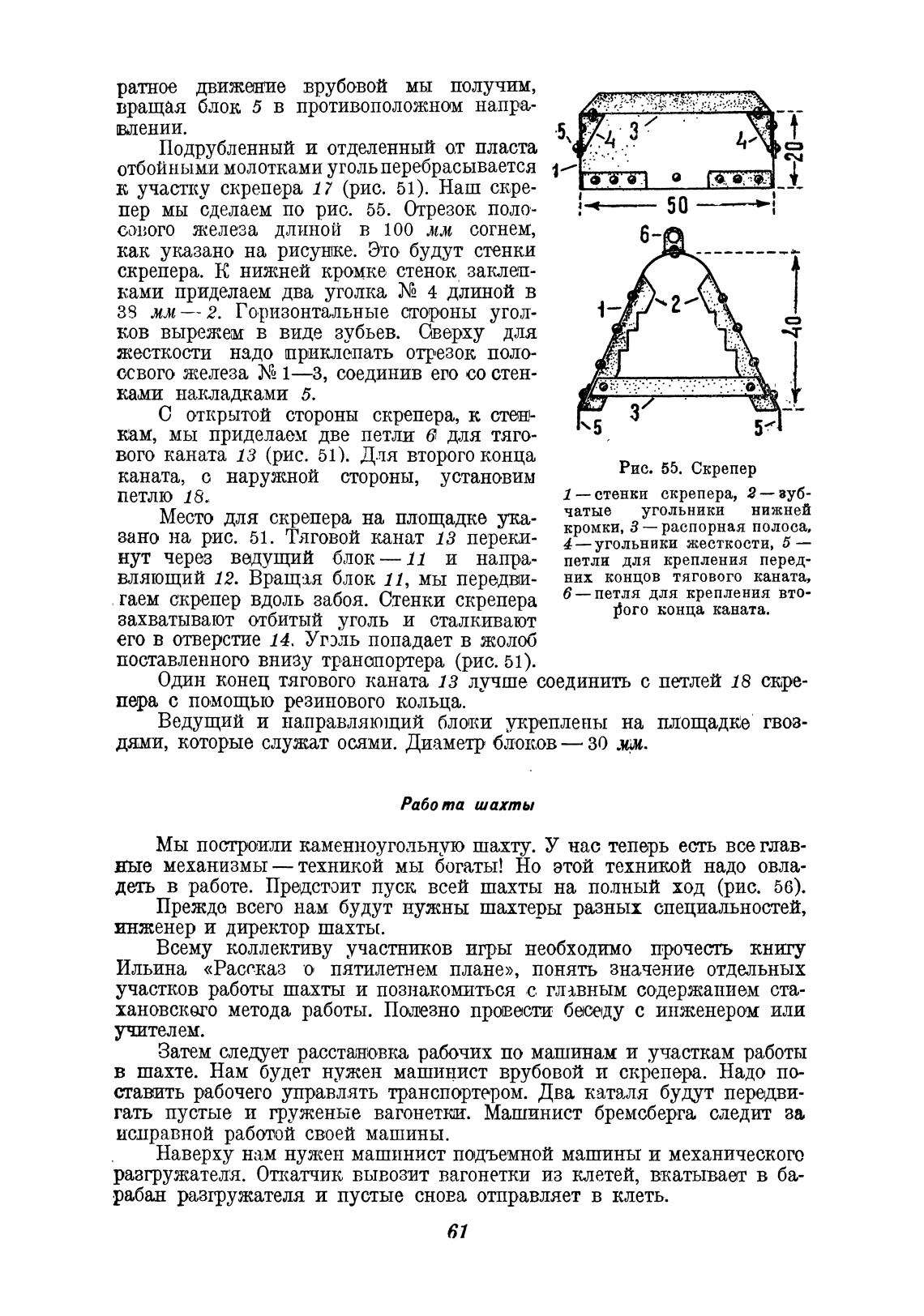

Рис. 55. Скрепер

1 — стенки скрепера, 2— зуб-

чатые угольники нижней

кромки, З — распорная полоса,

4— угольники жесткости, 5 —

петли для крепления перед-

них концов тягового каната,

6— петля для крепления вто-

рого конца каната.

Один конец тягового каната 13 лучше соединить с петлей 18 скре-

пера с помощыо резинового кольца.

Ведущий и направляющий блоки укреплены на площадке гвоз-

дями, которые служат осями. Диаметр блоков — 30 мм.

Работа шахты

Мы построили каменноугольную шахту. У нас теперь есть все глав-

ные механизмы — техникой мы богаты! Но этой техникой надо овла-

деть в работе. Предстоит пуск всей шахты на полный ход (рис. 56).

Прежде всего нам будут нужны шахтеры разных специальностей,

инженер и директор шахты.

Всему коллективу участников игры необходимо прочесть книгу

Ильина «Рассказ о пятилетнем плане», понять значение отдельных

участков работы шахты и познакомиться с, гјнвным содержанием ста-

хановскего метода работы. Полезно провести беседу с инженером или

учителем.

Затем слезтет расстановка рабочих по машинам и участкам работы

в шахте. Нам будет нужен машинист врубовой и скрепера. Надо по-

ставить рабочего управлять транспортером. Два каталя будут передви-

гать пустые груженые вагонетки. Машинист бремсберга следит за

исправной работой своей машины.

Наверху нам нужен машинист подъемной машины и механического

разгружателя. Откатчик вывозит вагонетки из клетей, вкатывает в ба-

рабам разгружателя и пустые снова отправляет в клеть.
