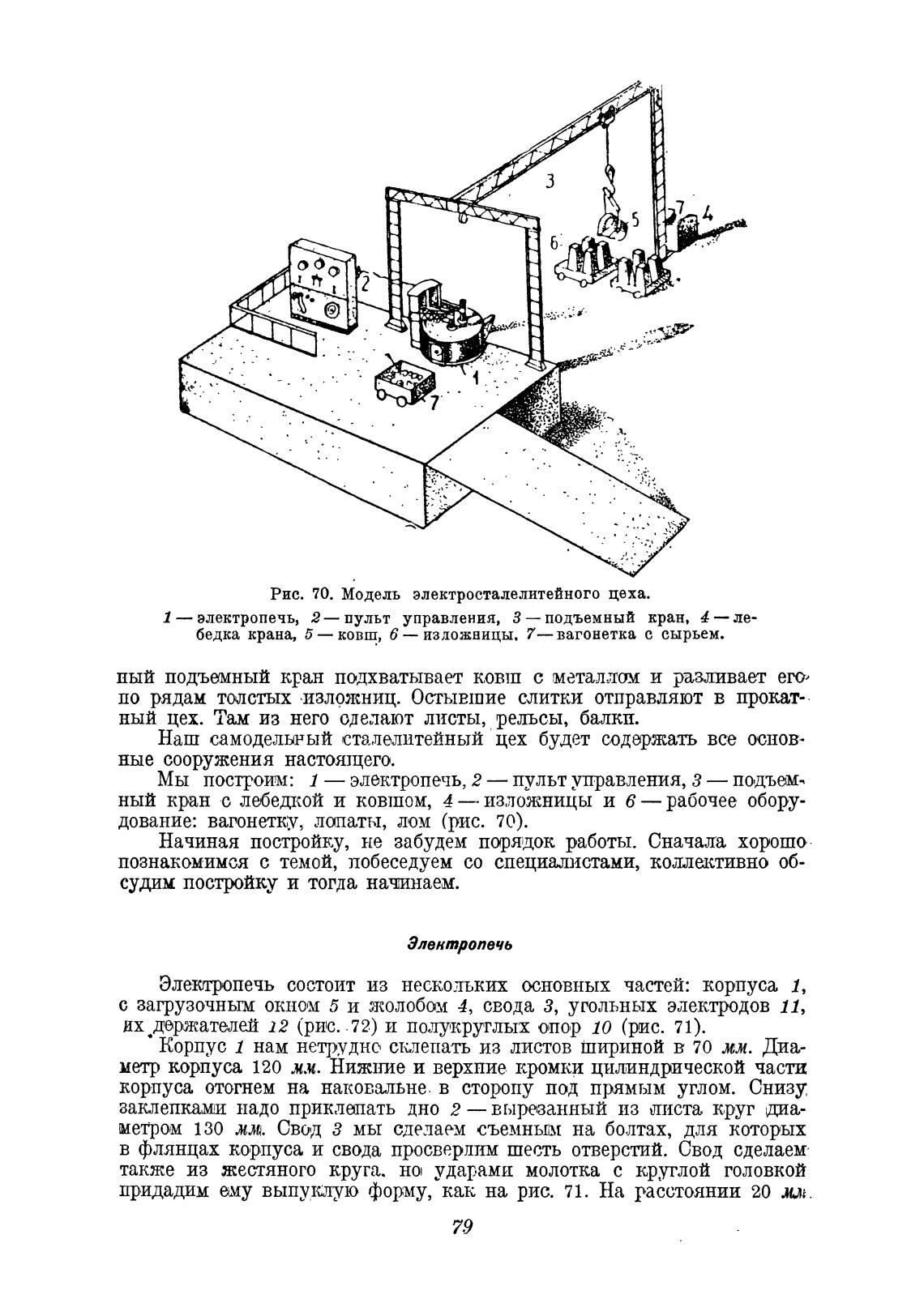

Рис. 70. Модель электросталелитейного цеха.

1 — электропечь, 2— пульт управления, З— подъемный кран, 4 — ле-

бедка крана, 5 — ковш, б — издожницы. 7— вагонетка о сырьем.

ный подъемный кран подхватывает ковш с металлом и разливает его»

по рядам толстых изложниц. Остывшие слитки отправляют в прокат-

ный цех. Там из него сделают листы, рельсы, балкп.

Наш самодельный ста,лелитейный цех будет содержать все основ-

ные сооружения настоящего.

Мы построим: 1 — электропечь, 2 — пульт управления, З — подъем,

ный кран с лебедкой и ковшом, 4— изложницы и 6— рабочее обору-

дование: вагонетку, лопаты, лом (рис. 70).

Начиная постройку, не забудем порядок работы. Сначала хорошо

познакомимся с темой, побеседуем со специалистами, коллективно об-

судим постоку и тогда начинаем.

Электропечь

Электропечь состоит из нескольких основных частей: корпуса 1,

с загрузочным окном 5 и жолобом 4, свода З, угольных электродов 11,

их.держателе.й 12 (рис. 72) и полукруглых опор 10 (рис. 71).

Корпус 1 нам нетруднс склепать из листов шириной в 70 мм. Диа-

метр корпуса 120 м.и. Нижние и верхпие кромки цилиндрической части

корпуса отогнем на наковальне, в сторопу под прямым углом. Снизу

заклепками надо приклапать дно 2 — вырезанный из штста круг дща-

метром 130 мм. Свод З мы сделаем съемным на бо.лтах, для которых

в флянцах корпуса и свода просверлим шесть отверстий. Свод сделаем

также из жестяного круга. но ударами молотка с круглой головкой

придадим ему выпуклую форму, как на рис. 71. На расстоянии 20
