На опорной колонне 19 лежит ферма 20. Другой конец фермы опи-

рается па перпендикулярную балку 21. Две колонны 18 поддерживают

концы балки 21 над корпусом электрюпечи (рис. 70, 71 и 75).

Склепать фермы и колонны по размерам рисунков для нас теперь

не составляет особого труда. Нужно только усвоить назначеште крана

и его работу.

Конец фермы 20 с колонной 19 соединим болтами. В этом месте

мы при монтаже будем вводить тележку крана.

Тележка крана согнута из листа железа и может катиться на коле-

сах по выступающей в стороны поверхности полосы З, приклепанной

к полкам нижнего пояса фермы 20. К нижней поверхности тележки

приделаем два блока для каната подъемного ктпна.

Направляющий блок 33 надо установить снизу, на конце

фермы 20. 'Гри направляющие блока на колонне 19 будут направлять

канаты от барабана лебедки 28 к тележке крана.

Корпус лебедки соберем из двух ста.ншт, вырезанных из листового

железа. На проволочных осях между станинами укрепим два бара-

21)

п.

25

29

27

19

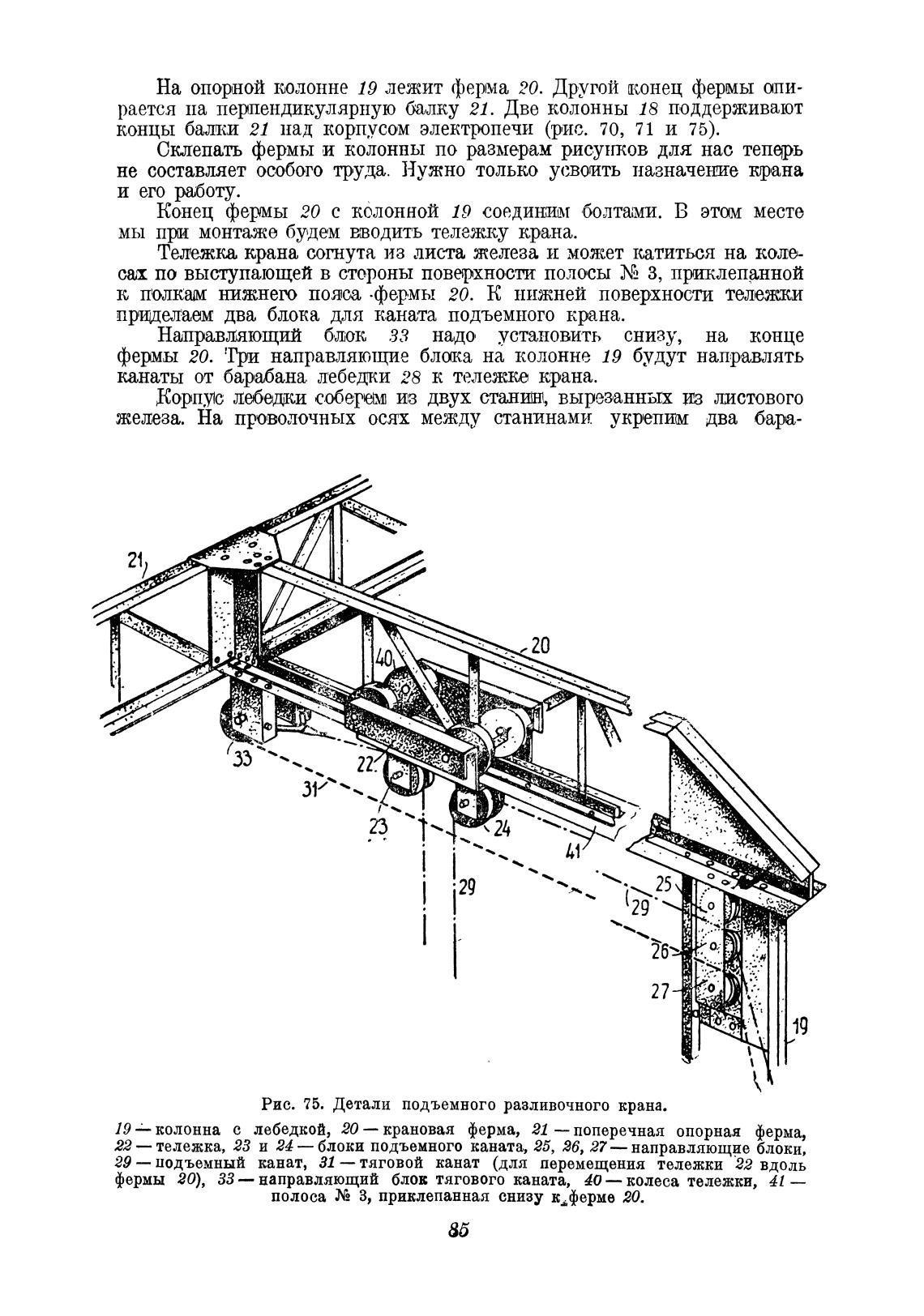

Рис. 75. Детали подъемного разливочного крана.

19 колонна с лебедкой, 20 — крановая ферма, 21 — поперечная опорная ферма,

22 — тележка, 23 и 24— блоки подымного каната, 25, 26, 27 — направляющде блоки,

29 — подъемный канат, 31 — тяговой канат (для перемещения тележки 22 вдоль

фермы 20), 33— направляющий блок тягового каната, 40 — колеса тележки, 41 —

полоса З, приклепанная снизу к,ферме 20.
