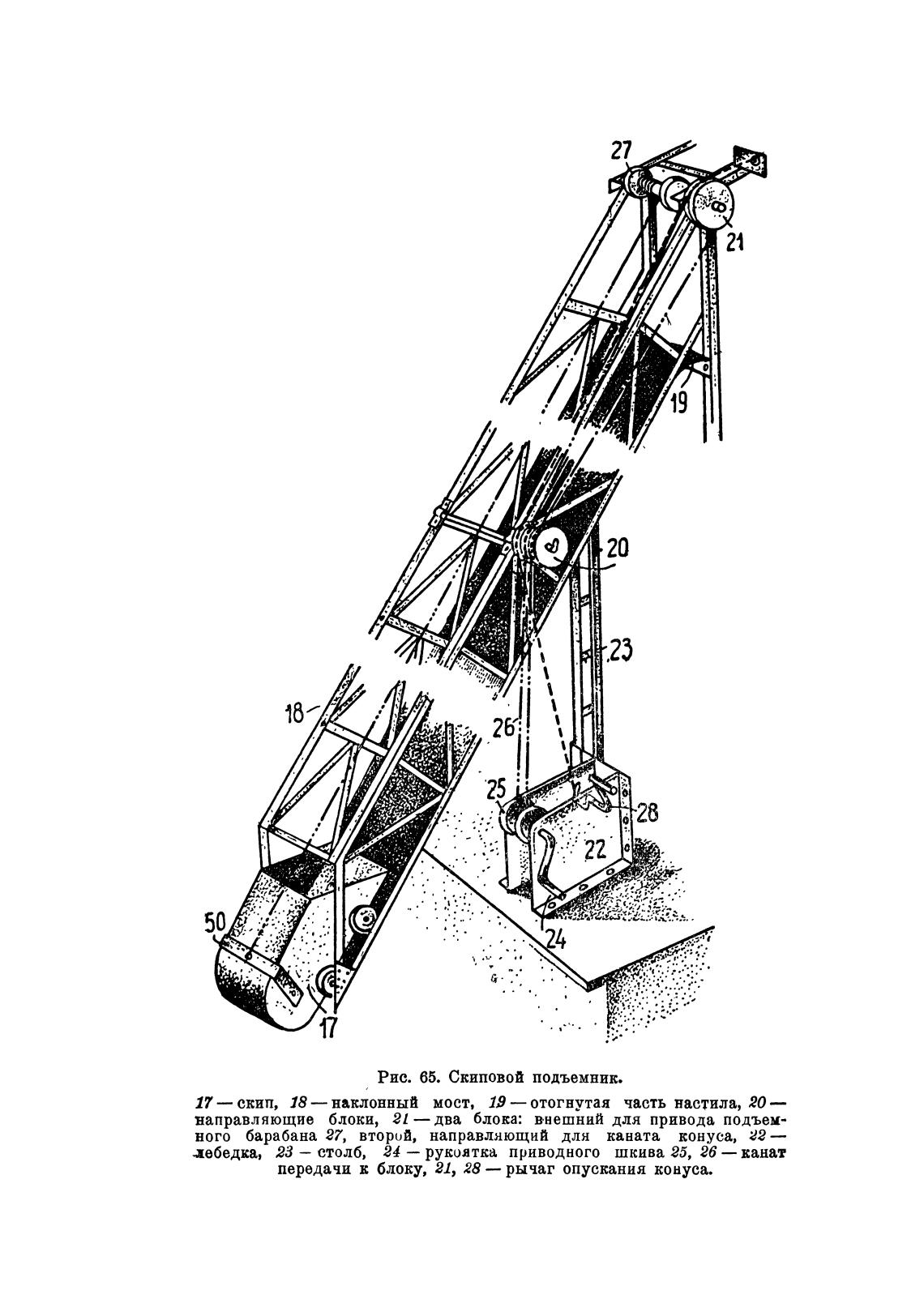

Рис. 65. Скиповой подъемник.

17 — скип, 18— наклонный мост, 19— отогнутая часть настила, 20 —

направляющие блоки, 21 — два блока: внешний для привода подъем-

ного барабана 27, второй, направляющий для каната конуса, 22 —

аебедка, 23 — столб, 24 — рукоятка приводного шкива 25, 26 — канат

передачи к блоку, 21, 28 — рычаг опускания конуса.
