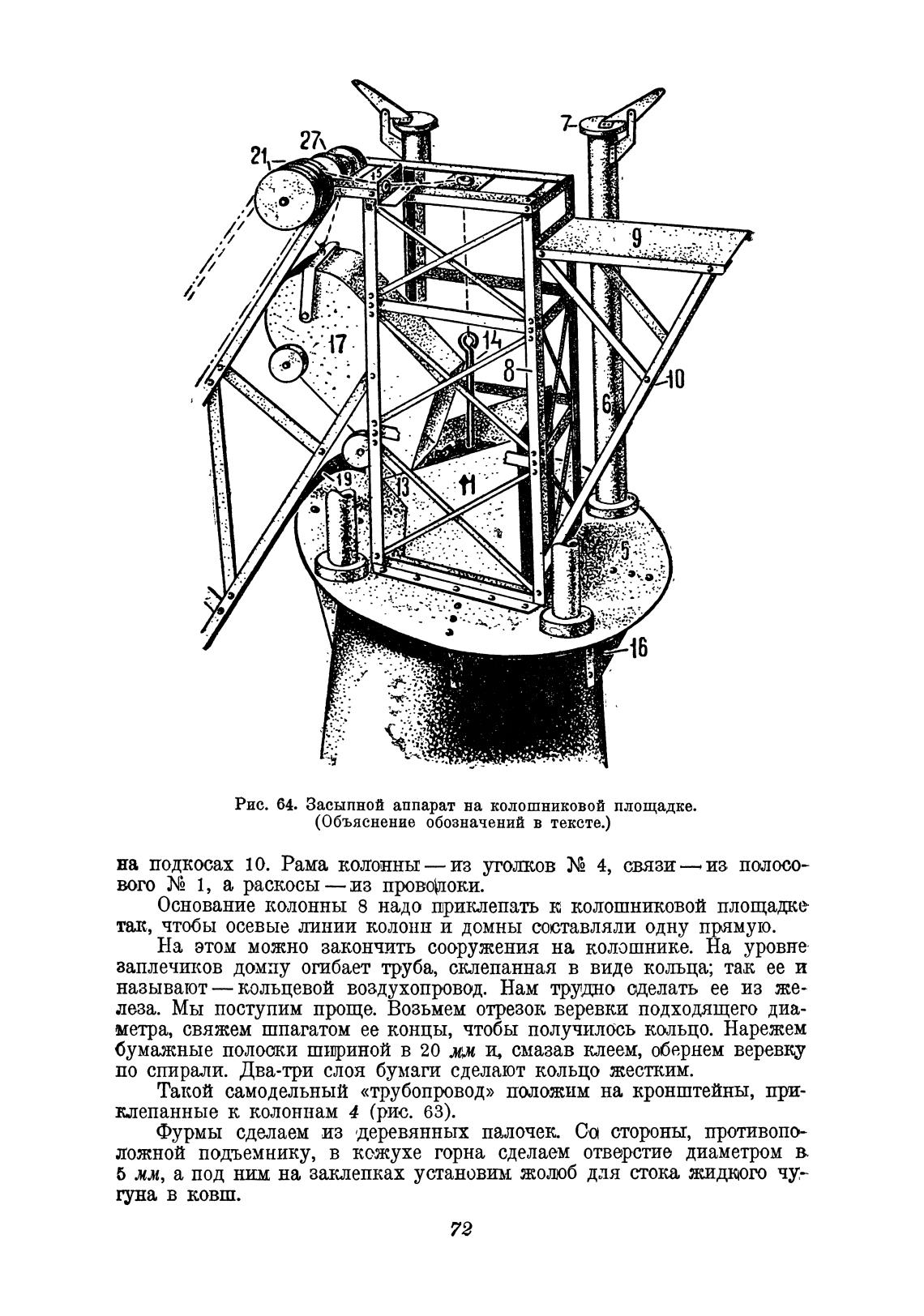

Рис. 64. Засыпной аппарат на колошниковой площадке.

(Объяснение обозначений в тексте.)

на подтозах 10. Рама колонны— из уго..тков 4, связи— из полосо-

тго N2 1, а раскосы — из щювојоки.

Основание колонны 8 надо приклепать к колошниковой площадке

так, чтобы осевые линии колонн и домны составляли одну прямую.

На этом можно закончить сооружения на колошнике. На уровне

заплечиков домну огибает труба, склепанная в виде којљца; так ее и

называют — кольцевой воздухопровод. Нам трудно сделать ее из же-

деза. Мы поступим проще. Возьмем отрезок веревки подходящего диа-

метра, свяжем шпагатом ее концы, чтобы получилось кольцо. Нарежем

бумажные полоски шириной в 20 и, смазав клеем, обернем веревку

по спирали. Два-три слоя бумаги сделают кольцо жестким.

Такой самодельный «трубопровод» птиожим на кронштейны, при-

мепанные к колоннам 4 (рис. 63).

Фурмы сделаем из деревянных палочек. Со стороны, противопо-

ложной подъемнику, в кожухе горна сделаем отверстие диаметром в

5 мм, а под ним на заклепках установим жолюб для стока жидкого чу-

туна в ковш.
