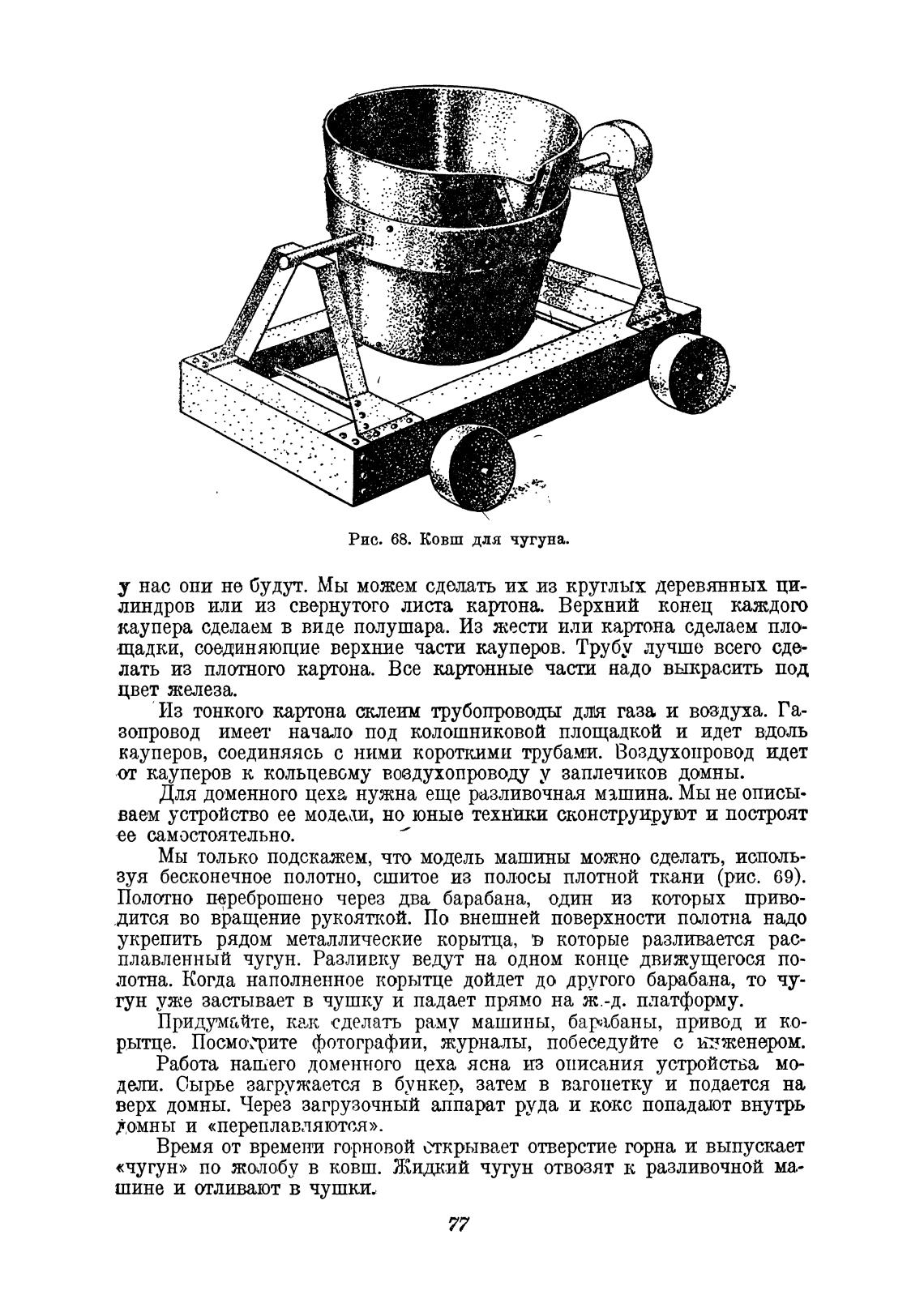

Рис. 68. Ковш для чугуна.

у нас опи не будут. Мы можем сделать их из круглых деревянных ци-

линдров или из свернутого листа картона. Верхний конец каждого

каупера сделаем в виде полушара. Из жести и.ли картона сделаем пло-

щадки, соединяющие верхние части кауперов. Трубу лучше всего сде-

лать из плотного картона. Все картонные части надо выкрасить под

цвет железа.

Из тонкого картона трубопроводы для газа и воздуха. Га-

зопровод имеет начио под колошниковой площадкой и идет вдоль

кауперов, соединяясь с ними короткими трубами. Воздкухопровод идет

от кауперов к кольцевому воздухопров(И7 у заплечиков домны.

Для доменного цеха нужна еще разливочная машина. Мы не описы-

ваем устройство ее модаш, но юные техники сконструируют и построят

ее самостоятельно.

Мы только подскажем, что модель машины можно сделать, исполь-

зуя бесконечное полотно, сшитое из полосы плотной ткани (рис. 69).

Полотно переброшено через два барабана, один из которых приво-

дится во вращение рукояткой. По внешней поверхности по.иотна надо

укрепить рядом металлические корытца, в которые разливается рас-

плавленный чугун. Разливку ведут на одном конце движущегося по-

лотна. Когда наполненное корытце дойдет до другого барабана, то чу-

тун уже застывает в чушку и падает прямо на ж.-д. платформу.

Придумайте, как сделать раму машины, барабаны, привод и ко-

рытце. Посмогрите фотографии, журналы, побеседуйте с инженером.

Работа нашего доменного цеха ясна из описания устройп;а мо-

дали. Сырье загружается в бункер, затем в вагонетку и подается на

верх домны. Через загрузочный аппарат руда и кокс попадают внутрь

Домны и «переплавляются».

Время от времени горновой „чкрывает отверстие горна й выпускает

«чугун» по жолобу в ковш. Жидкий чугун отвозят к разливочной ма-

шине и отливают в чушки,

77
