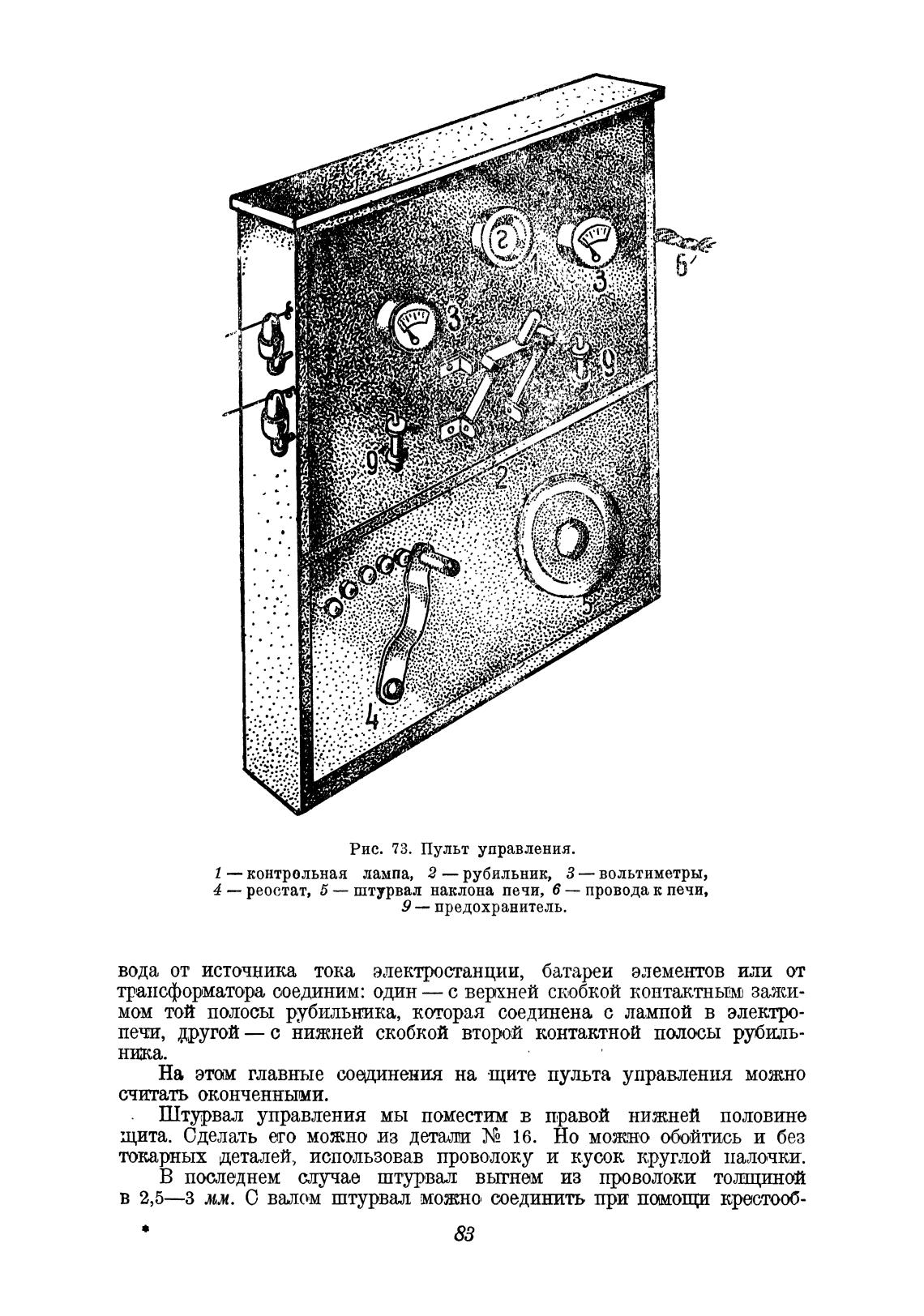

Рис. 73. Пульт управления.

1 — контрольная лампа, 2 — рубильник, З — вольтиметры,

4 — реостат, 5 — штурвал наклона печи, 6 — провода к печи,

9 — предохранитель.

вода от источника тока электростанции, батареи элеметов или от

трансформатора соединим: один — с верхней скобкой контактным зали-

мом той полосы рубильника, которая соединена с лампой в электро-

печи, другой— с нижней скобкой втор)й контактной полосы рубиль-

ни:ка.

На этом главные соединения на щите пульта управления можно

считать оконченными.

Штурвал управления мы поместим в правой нижней половине

щита. Сделать его можно из детал N2 16. Но можно обойтись и без

токарных деталей, использовав проволоку и кусок круглой палочки.

В последнем случае штурвал выгнем из щ-юволокп ТОЈПЦИНОЙ

в 2,5—3 мм. О валом штурвал можно соединить при помощи крестом-

83
