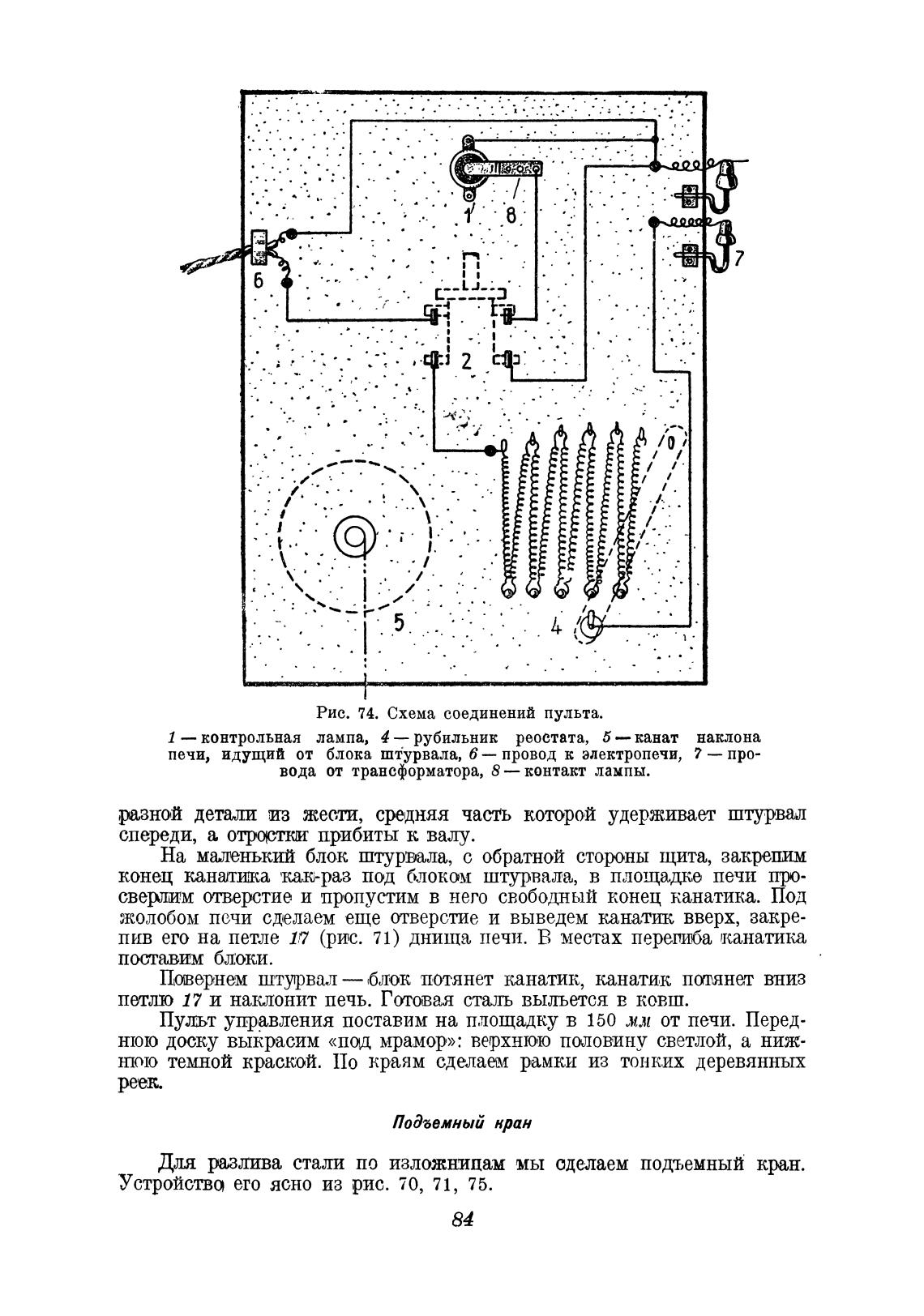

Рис. 74. Схема соединений пульта.

1 — контрольная лампа, 4 — рубильник реостата, 5 — канат наклона

печи, идущий от блока штурвала, 6— провод к электропечи, 7 — про-

вода от трансформатора, 8 — контакт лампы.

разной детали из жести, средняя часть которой удерживает штурвал

спереди, а прибиты к валу.

На маленький блок штурва,ла, с обратной стороны щита, закрепим

конец канатика как-раз под бЛОКОМ штурвала, в площадке печи про-

свеуим отверстие и пропустим в него свободный конец канатика. Под

жолобом печи сделаем еще отверстие и выведем канатик вверх, закре-

пив его на петле 17 (рис. 71) днища печи. В местах перегиба канатика

поставим блоки.

Повернем штурвал — блок потянет канатик, канатик погянет вниз

петлю 17 и наклонит печь. Готовая сталь выльется в ковш.

Пульт управления поставим на площадку в 150 мм от печи. Перед-

нюю доску выкрасим «под мрамор»: верхнюю половину светлой, а ниж-

нюю темной краской. lIo краям сделаем рамки из тонких деревянных

ПО ЗаемныЙ кран

Для разлива стали по изложницам мы сделаем подъемный кран.

Устройство его ясно из рис. 70, 71, 75.

84
