S 31. Упражнения.

21. Уменьшится или увеличится фигура, если отношение подобия будет

больше е иницы? равно единице?

22. Возьмите произвольный контур и виутри его центр подобия. Увеличьте

Фигуру в З раза. Уменьшите ее в 2 раза.

23. Начертите произвольный многоугольник и треугольник и с помощью

пучка постройте им подобные фигуры. Один раз возьмите центр подобия внутри'

другой раз вне фигуры.

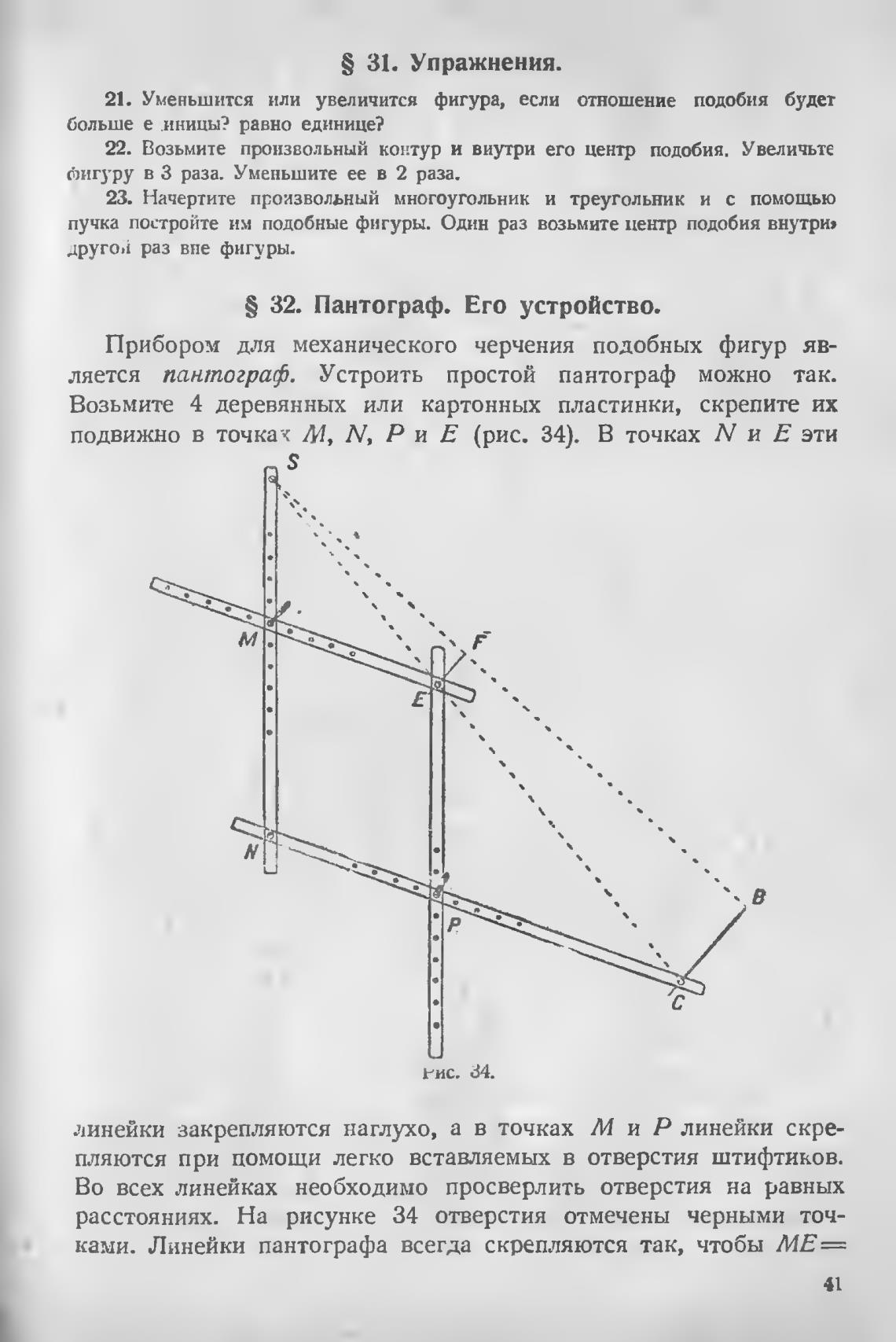

S 32. Пантограф. Его устройство.

Прибором для механического черчения подобных фигур яв-

ляется пантограф. Устроить простой пантограф можно так.

Возьмите 4 деревянных или картонных пластинки, скрепите их

подвижно в точках М, N, Р и Е (рис. 34). В точках N и Е эти

рис. 34.

линейки закрепляются наглухо, а в точках М и Р линейки скре-

пляются при помощи легко вставляемых в отверстия штифтиков.

Во всех линейках необходимо просверлить отверстия на равных

расстояниях. На рисунке 34 отверстия отмечены черными точ-

ками. Линейки пантографа всегда скрепляются так, чтобы

41
