Узкие площади разрезов при ширине не более 2 мм штрихо-

вкой не покрываются и рисуются одной сплошной черной линией

Напр.: листы железа, тонкие доски и картон. Цилиндрические

части, попадающие в разрез, не заштриховываются, а рисуются,

как в проекции, спереди (рис. 5).

Размеры

На эскиз должны быть нанесены все размеры, необходимые

для выполнения чертежа. Очень важно уметь правильно рас-

ставить размеры, чтобы потом не путаться в них. Величина

отверстий указывается радиусами или диаметрами отверстий. Ду-

Пен

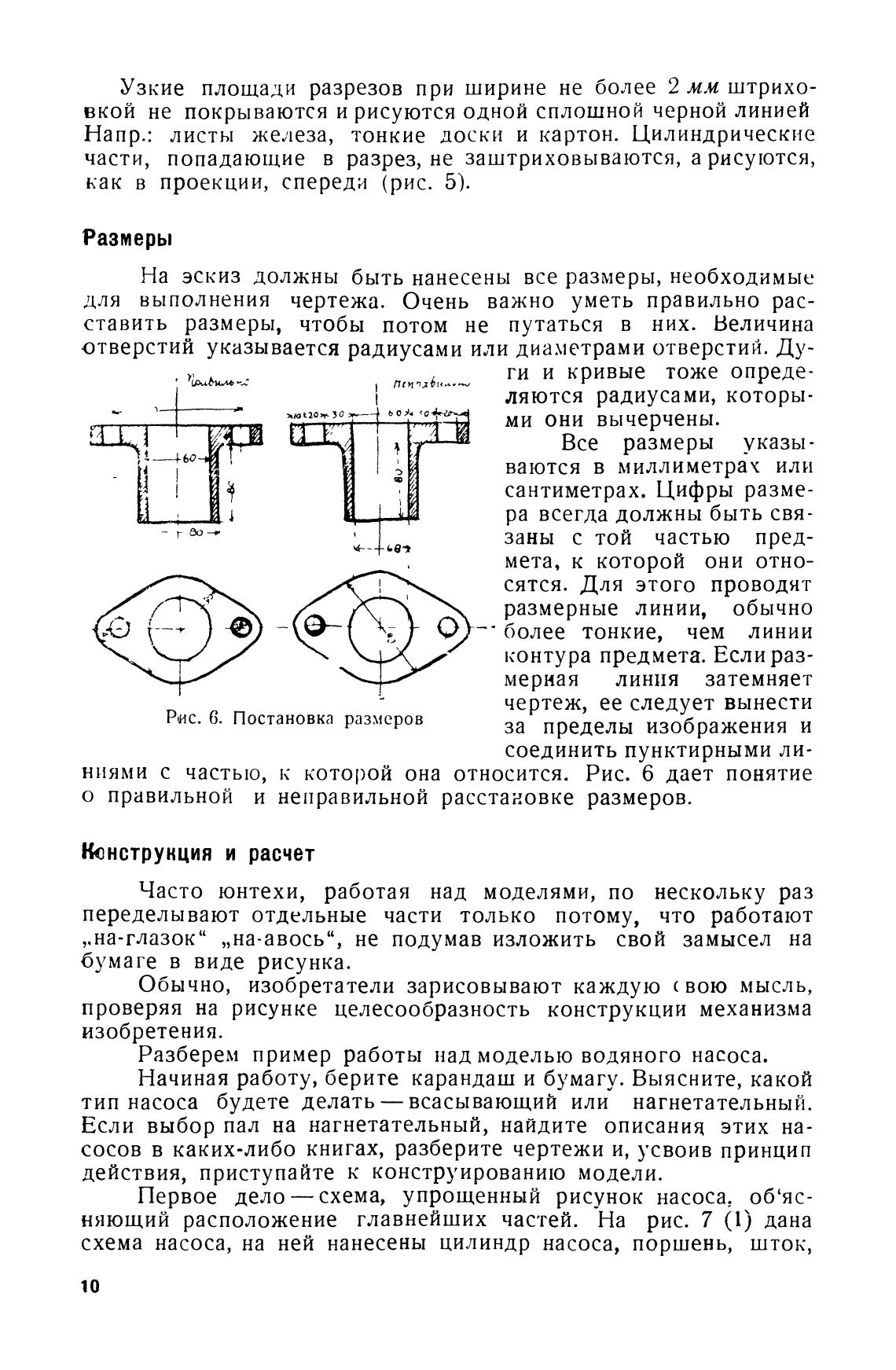

Рис. б. Постановка размеров

ги и кривые тоже опреде-

ляются радиусами, которы-

ми они вычерчены.

Все размеры указы-

ваются в миллиметрах или

сантиметрах. Цифры разме-

ра всегда должны быть свя-

заны с той частью пред-

мета, к которой они отно-

сятся. Для этого проводят

размерные линии, обычно

более тонкие, чем линии

контура предмета. Если раз-

мерная линия затемняет

чертеж, ее следует вынести

за пределы изображения и

соединить пунктирными ли-

ниями с частью, к которой она относится. Рис. 6 дает понятие

о правильной и неправильной расстановке размеров.

Кнструкция и расчет

Часто юнтехи, работая над моделями, по нескольку раз

переделывают отдельные части только потому, что работают

,.на-глазок"

„на•авось", не подумав изложить свой замысел на

бумаге в виде рисунка.

Обычно, изобретатели зарисовывают каждую ( вою мысль,

проверяя на рисунке целесообразность конструкции механизма

изобретения.

Разберем пример работы над моделью водяного насоса.

Начиная работу, берите карандаш и бумагу. Выясните, какой

тип насоса будете делать — всасывающий или нагнетательный.

Если выбор пал на нагнетательный, найдите описания этих на-

сосов в каких-либо книгах, разберите чертежи и, усвоив принцип

действия, приступайте к конструированию модели.

Первое дело — схема, упрощенный рисунок насоса, об'яс-

няющий расположение главнейших частей. На рис. 7 (1) дана

схема насоса, на ней нанесены цилиндр насоса, поршень, шток,

10
