К подшипнику крышки со щетками припаяйте разряжен-

ный пистон от куркового ружья. Он будет препятствовать дви-

жению оси якоря в продольном направлении.

Теперь осталось только собрать динамо.

Вставив якорь между сердечниками электромагнитов, на-

деньте на статор крышки, пропустив через отверстия подшипни-

ков концы оси якоря. Щетки должны слегка нажимать на про-

волочки коллектора, одна—сверху, другая—снизу.

На длинный конец оси якоря приверните маленькую муф-

точку, не позволяющую якорю сползать в сторону шкива.

Концы обмоток электромагнитов присоедините к проводам,

ид”щим от щеток: от правого электромагнита —к правой щет-

ке, от левого—к левой.

Фундамент динамо—простая доска, форму которой выбери-

те сами. Статор прикрепляет-

ся к „фундаменту“

полоской

жести длиной 200 м.и, шири-

ной 30 мм. Этой полоской ди-

намо прижимается к доске-

фундаменту, а концы полоски

привинтите к фундаменту. На

длинный конец оси якоря на-

деньте шкив для привода или

муфту, соединяющую ось ди-

намо с осью электромотора,

если динамо приводится в

движение мотором.

Концы проволок от ще-

ток присоедините к клеммам,

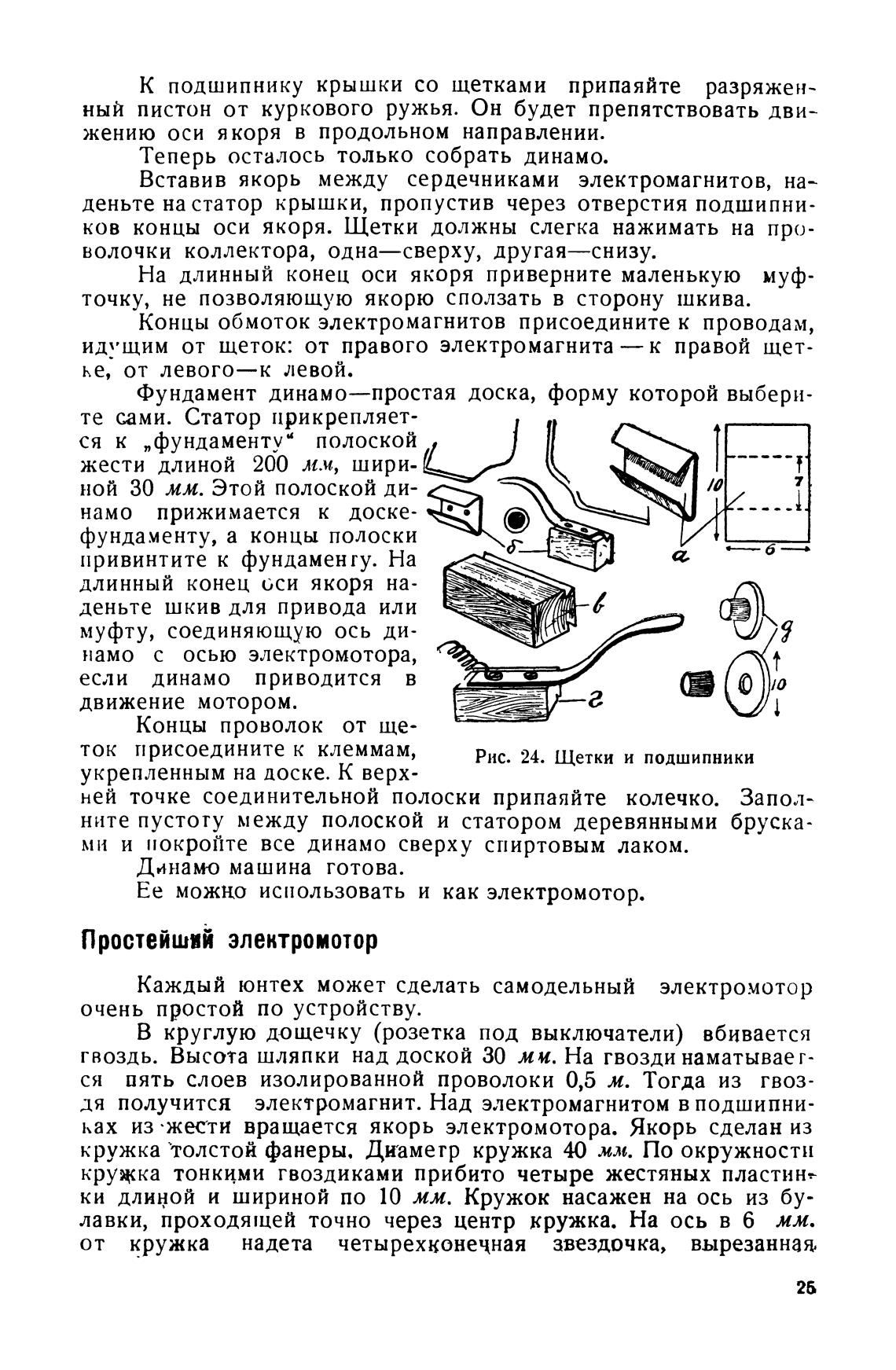

Рис. 24. Щетки и подшипники

укрепленным на доске. К верх-

ней точке соединительной полоски припаяйте колечко. Запол-

ните пустоту между полоской и статором деревянными бруска-

ми и покройте все динамо сверху спиртовым лаком.

Динамо машина готова.

Ее можно использовать и как электромотор.

Простейший электромотор

Каждый юнтех может сделать самодельный электромотор

очень простой по устройству.

В круглую дощечку (розетка под выключатели) вбивается

гвоздь. Высота шляпки над доской 30 ми. На гвозди наматываег-

ся пять слоев изолированной проволоки 0,5 м. Тогда из гвоз-

дя получится электромагнит. Над электромагнитом в подшипни-

ках из •жести вращается якорь электромотора. Якорь сделан из

кружка Толстой фанеры. Диаметр кружка 40 мм. по окружности

кружка тонкими гвоздиками прибито четыре жестяных пластине

ки длиной и шириной по 10 мм. Кружок насажен на ось из бу-

лавки, проходящей точно через центр кружка. На ось в 6 мм.

от кружка надета четырехконечная звездочка, вырезанная

25
