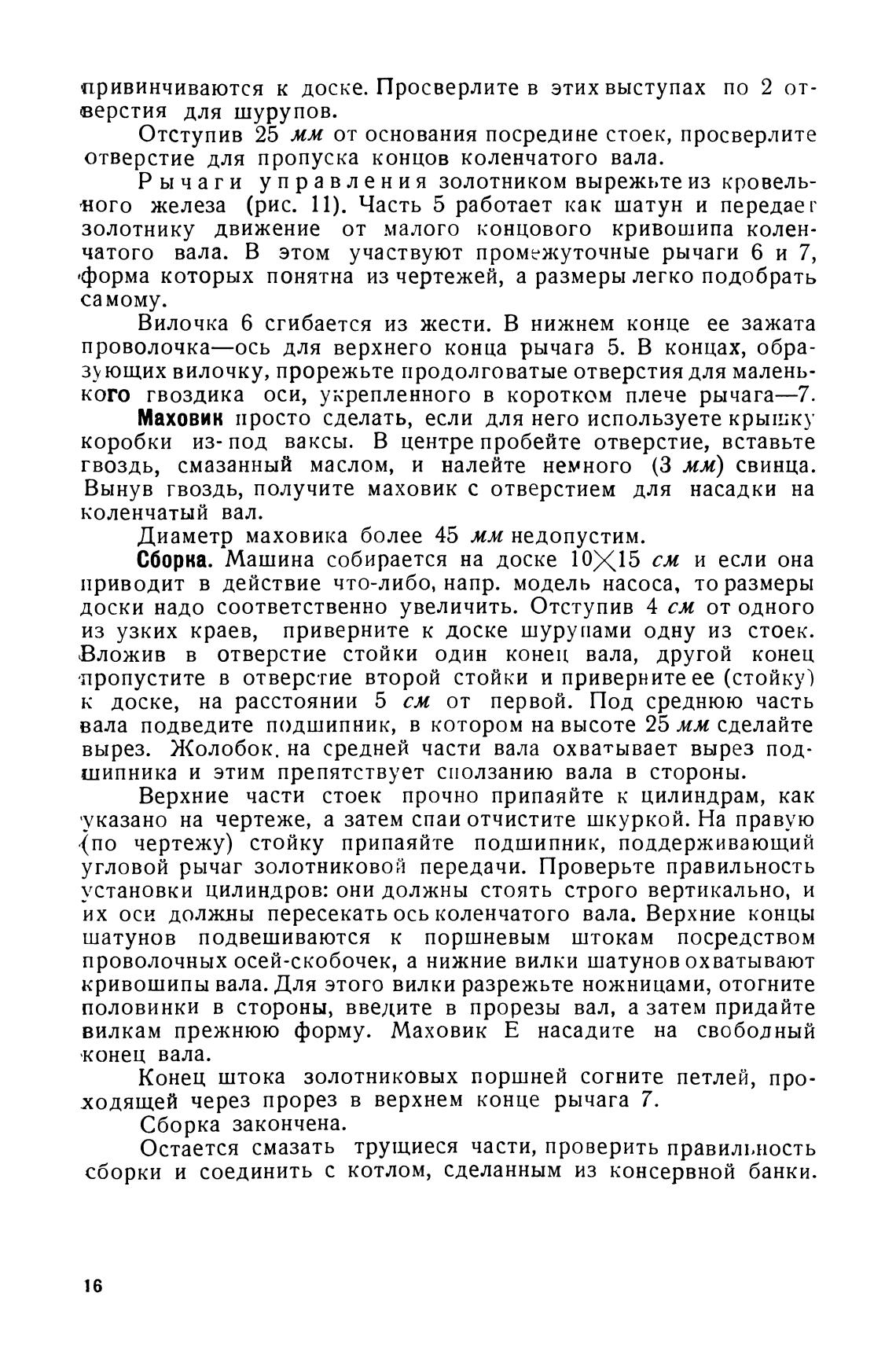

привинчиваются к доске. Просверлите в этих выступах по 2 от-

верстия для шурупов.

Отступив 25 мм от основания посредине стоек, просверлите

отверстие для пропуска концов коленчатого вала.

Р ы чаги упра в лени я золотником вырежьте из кровель-

ного железа (рис. 11). Часть 5 работает как шатун и передаег

золотнику движение от малого концового кривошипа колен-

чатого вала. В этом участвуют промежуточные рычаги 6 и 7,

форма которых понятна из чертежей, а размеры легко подобрать

самому.

Вилочка 6 сгибается из жести. В нижнем конце ее зажата

проволочка—ось для верхнего конца рычага 5. В концах, обра-

зу ющих вилочку, прорежьте продолговатые отверстия для малень-

кого гвоздика оси, укрепленного в коротком плече рычага—7.

Маховик просто сделать, если для него используете крышку

коробки из- под ваксы. В центре пробейте отверстие, вставьте

гвоздь, смазанный маслом, и налейте немного (З мм) свинца.

Вынув гвоздь, получите маховик с отверстием для насадки на

коленчатый вал.

Диаметр маховика более 45 мм недопустим.

Сборка. Машина собирается на доске 10X15 см и если она

приводит в действие что-либо, напр. модель насоса, то размеры

доски надо соответственно увеличить. Отступив 4 см от одного

из узких краев, приверните к доске шуру пами одну из стоек.

Вложив в отверстие стойки один конец вала, другой конец

пропустите в отверстие второй стойки и приверните ее (стойку)

к доске, на расстоянии 5 см от первой. Под среднюю часть

вала подведите подшипник, в котором на высоте 25 мм сделайте

вырез. Жолобок. на средней части вала охватывает вырез под-

шипника и этим препятствует сползанию вала в стороны.

Верхние части стоек прочно припаяйте к цилиндрам, как

указано на чертеже, а затем спаи отчистите шкуркой. На правую

(по чертежу) стойку припаяйте подшипник, поддерживающий

угловой рычаг золотниковой передачи. Проверьте правильность

цилиндров: они должны стоять строго вертикально, и

их оси должны пересекать ось коленчатого вала. Верхние концы

шатунов подвешиваются к поршневым штокам посредством

проволочных осей-скобочек, а нижние вилки шатунов охватывают

кривошипы вала. Для этого вилки разрежьте ножницами, отогните

половинки в стороны, введите в прорезы вал, а затем придайте

вилкам прежнюю форму. Маховик Е насадите на свободный

конец вала.

Конец штока золотниковых поршней согните петлей, про-

ходящей через прорез в верхнем конце рычага 7.

Сборка закончена.

Остается смазать трущиеся части, проверить правильность

сборки и соединить с котлом, сделанным из консервной банки.
